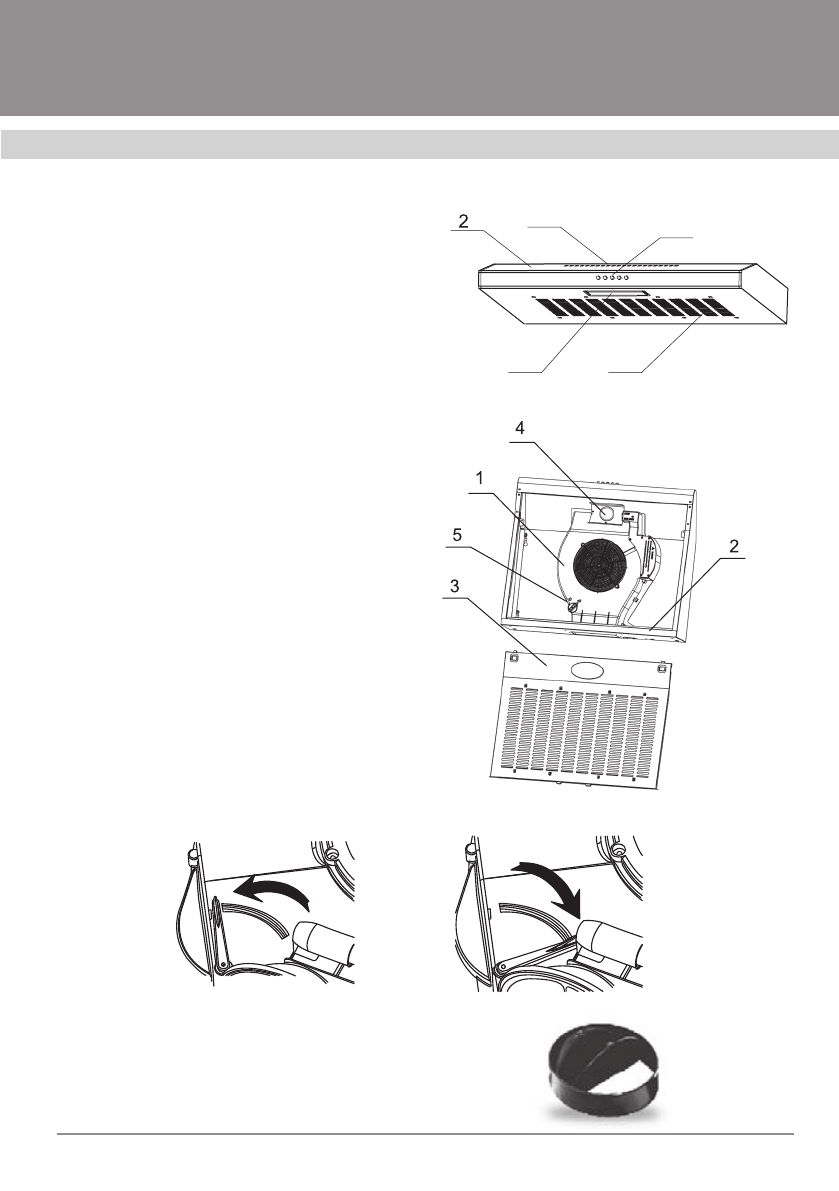

Наружная  часть  вытяжки  состоит  из

следующих составных частей (см. рис. 1):

1. Переключатель режимов работы вы-

тяжки.

2. Корпус вытяжки.
3. Нижняя откидная панель.
4. Защитное стекло лампы подсветки.
5. Решетка для выхода воздуха при ра-

боте  вытяжки  в  режиме  рециркуляции
(см.  ниже  «Инструкция  по  пользованию
вытяжкой»).

Внутри  вытяжки  (после  снятия  откид-

ной панели) находятся (см. рис. 2):

1.  Короб  мотора  с  мотором  и  крыль-

чаткой в сборе и с монтажной колодкой.

2. Корпус вытяжки.
3. Откидная панель.
4. Лампа подсветки.
5. Переключатель режимов работы.

Заслонка для изменения режимов рабо-

ты  вытяжки  (см.  рис.  3):  отвода  воздуха  в
вентиляционную шахту (б) или рециркуля-
ции (а).

В поставляемые части входят:
1. Комплект крепежа вытяжки к стене и к под-

весному шкафчику.

2. Переходной фланец (см. рис. 4).

5

1

3

4

Рис. 1

Рис. 2

Рис. 3b

Рис. 3a

Рис. 4
