RUS Инструкция по применению

RUS Инструкция по применению

ВЫТЯЖКИ КУХОННЫЕ

11

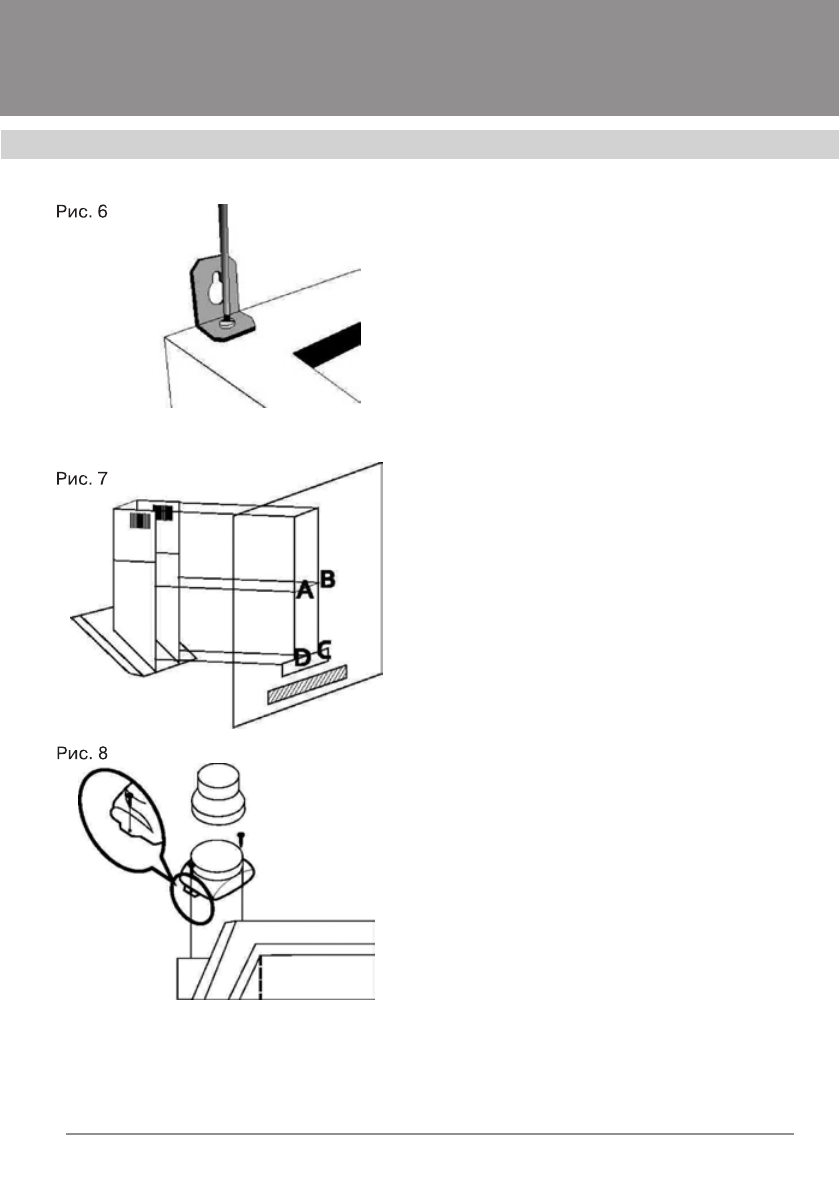

Наметьте  точки  (А,  В,  С,  D)  на  стене  и

просверлите  в  них  отверстия  диаме-

тром  8  мм.  Наметьте  и  просверлите

отверстия  диаметром  6  мм  д ля  мон-

тажа  планки  крепления  декоратив-

ного  короба  (F,  Е)  (рис.  7).  При  этом

необходимо  учитывать,  что  планка

относительно  потолка  должна  быть

установлена  таким  образом,  что-

бы  верхний  край  крепящегося  к  ней

вну треннего  декоративного  короба

вплотную под ходил к потолк у.

3. Установите  дюбели

Ø

  8  мм  в  от-

верстия (А, В, С, D), а дюбели

Ø

 6 мм в

отверстия (F, E)

4. Вверните  два  шурупа  в  два  отвер-

стия  (А,  В)  таким  образом,  чтобы  рас-

стояние  меж ду  стеной  и  головкой  шу-

рупа  составляло  5  мм.  Установите

планку  крепления  декоративного  ко-

роба,  ввернув  шурупы  в  два  верхних

отверстия (F, E).

5. Установите  пластмассовый  пере-

ходной фланец (если он не установлен)

на  соответствующее  место  сверху  вы-

тяжки с помощью двух шурупов (рис. 8).

6.  Подвесьте  вытяжку  на  шурупы  (А,

В), выровняйте её по горизонту и затя-

ните  шурупы  отвёрткой.  По  заверше-

нии  выравнивания  окончательно  за-

крепите вытяжку при помощи шурупов

через отверстия (С, D) изнутри вытяж-

ки (рис. 7).

Если Ваша вытяжка будет работать в

режиме  отвода  воздуха  в  вентиляци-

онную шахту, оденьте один конец гиб-

кого  воздуховода  (в  комплект  постав-

ки  не  входит)  на  переходной  фланец.

Место  стыковки  переходного  фланца

с  воздуховодом  промажьте  гермети-

ком,  а  сам  воздуховод  закрепите  на

переходном  фланце  с  помощью  хо-

мута  (в  комплект  поставки  не  входит)

(рис.  9).  Второй  конец  гибкого  возду-
ховода  соедините  с  вентиляционным
отверстием.

Избегайте лишних изгибов воздухо-

вода.  Чем  короче  и  прямее  (без  лиш-
