ОПИСАНИЕ ВЫТЯЖКИ

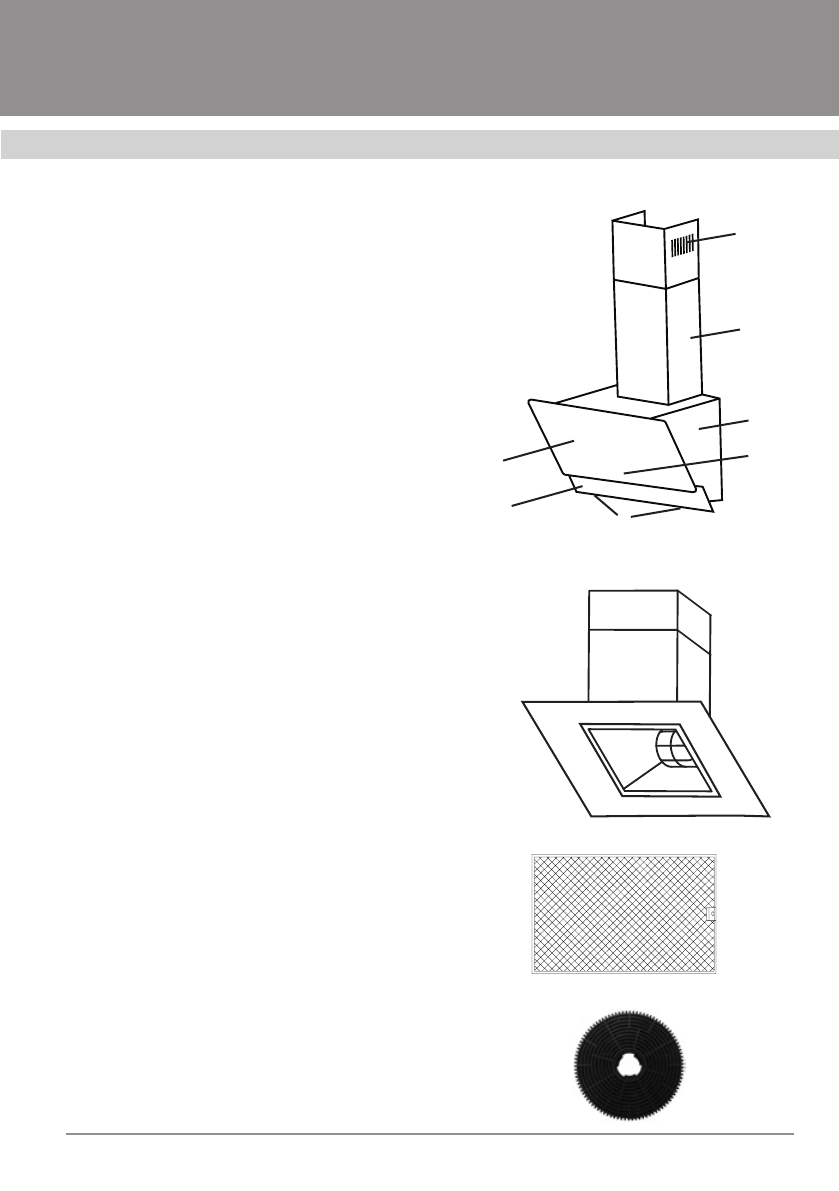

Наружная  часть  вытяжки  состоит  из

следующих составных частей (см. рис. 1):

1.  Пульт управления вытяжкой.
2.  Корпус вытяжки.
3.  Откидная  панель,  обеспечивающая

периметральное  всасывание  воздуха
вытяжкой.

4.  Алюминиевый

жироулавливающий

фильтр,  находящийся  под  откидной
панелью (см. рис. 3).

5.  Лампы  освещения  (на  нижнем  торце

вытяжки).

6.  Наружная часть короба вытяжки.
7.  Внутренняя часть короба вытяжки.
8.  Декоративное стекло.

Внутри  вытяжки  после  снятия  алюми-

ниевого    жироулавливающего  фильтра
находится  короб  мотора  (см.  рис.  2)  с
мотором и крыльчаткой в сборе. В верх-
ней  части  корпуса  вытяжки  расположе-
на  монтажная  коробка  и  понижающий
трансформатор.

Дополнительным аксессуаром для вы-

тяжки является угольный фильтр (в ком-
плект не входит, рис. 3а).

Угольный

запахоулавливающий

фильтр  применяется  для  фильтрации
воздуха  в  помещении  при  работе  вы-
тяжки в режиме рециркуляции (см. пункт
«Эксплуатация

вытяжки»).

Угольный

фильтр можно приобрести у розничного
продавца.

Рис. 1

Рис. 2

Рис. 3

Рис. 3а

7

6

2

1

5

3

8
