УСТАНОВКА ДЕКОРАТИВНОГО КОРОБА

Декоративный короб может не входить в комплектацию, в зависимости от модели.

Короб состоит из двух частей и является телескопическим.

11

3.6. MOUNTING OF EXTERIOR CHIMNEY

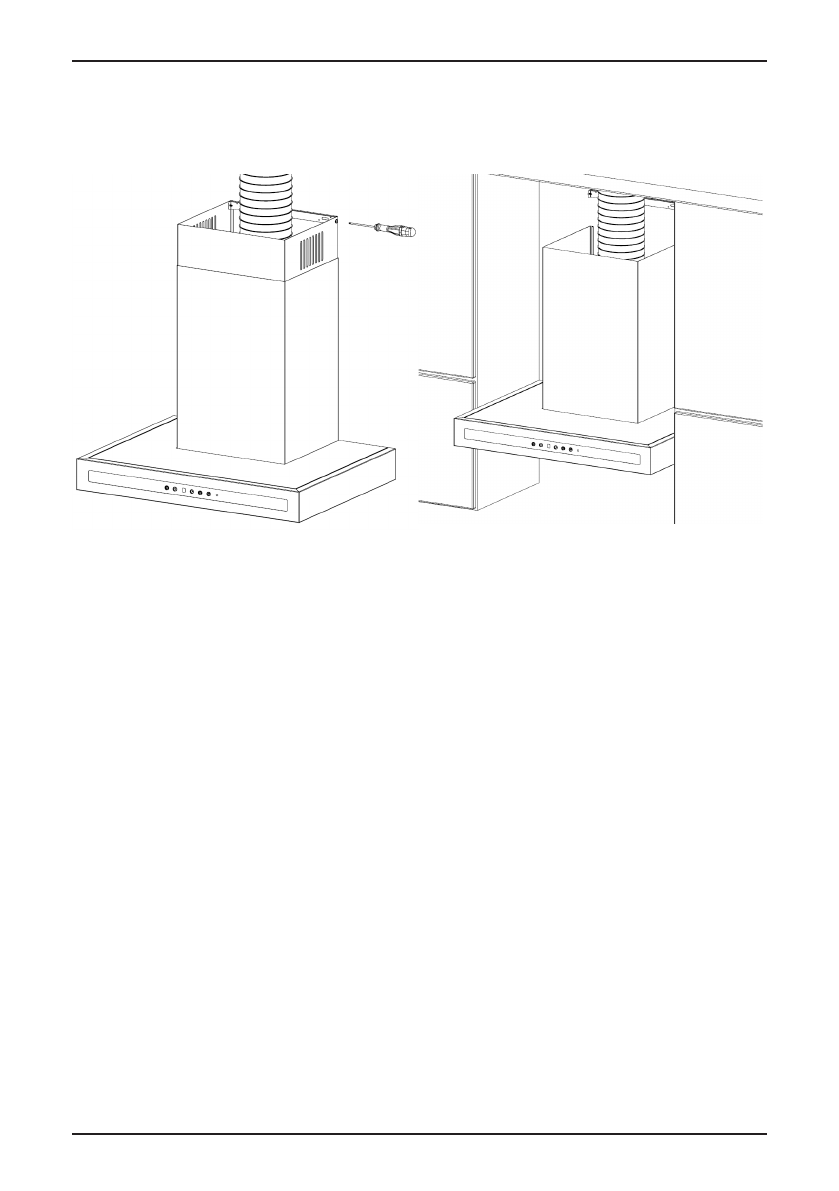

Insert outer chimney in a way that it is placed between the glass and engine box (illustration 9).

Illustration 9

3.7. MOUNTING OF INTERIOR CHIMNEY

Pull the interior chimney upward through the exterior chimney and extend it up to the connection sheet of the

exterior chimney. Fix the interior chimney with 2 screws of 3.5x9.5 mm (Illustration 10).

                                                                        Illustration 10

11

3.6. MOUNTING OF EXTERIOR CHIMNEY

Insert outer chimney in a way that it is placed between the glass and engine box (illustration 9).

Illustration 9

3.7. MOUNTING OF INTERIOR CHIMNEY

Pull the interior chimney upward through the exterior chimney and extend it up to the connection sheet of the

exterior chimney. Fix the interior chimney with 2 screws of 3.5x9.5 mm (Illustration 10).

                                                                        Illustration 10

1.

Вставьте внутреннюю часть телескопического короба во внешнюю. Закрепите внешнюю часть

короба к корпусу вытяжки.

2.

Выдвиньте внутреннюю часть короба и закрепите ее винтами на крепежной скобе.

П Р И  М О Н ТА Ж Е  В Ы Т Я Ж К И  Н Е  ДО П УС К А Е ТС Я  О СУ Щ Е С Т В Л Я Т Ь  ОТ В ОД  В О З ДУХ А

П О С Р Е ДС Т В О М  П ОДСО Е Д И Н Е Н И Я  К  В Ы Т Я Ж Н О М У  В О З ДУХО В ОДУ,  П Р Е Д Н А З Н А

-

Ч Е Н Н О М У  Д Л Я  УД А Л Е Н И Я  П Р ОДУ К ТО В  С ГО РА Н И Я  ОТ  П Р И Б О Р О В,  И С П О Л Ь З У

-

Ю Щ И Х  ГО Р Ю Ч И Й  ГА З  И Л И Д РУ ГО Е ТО П Л И В О (Н Е  ОТ Н О С И ТС Я  К  В О З ДУХО О Ч И

-

С Т И Т Е Л Я М, КОТО Р Ы Е ТО Л Ь КО В О З В РА Щ А ЮТ В О З ДУХ О Б РАТ Н О В П О М Е Щ Е Н И Е).
