9

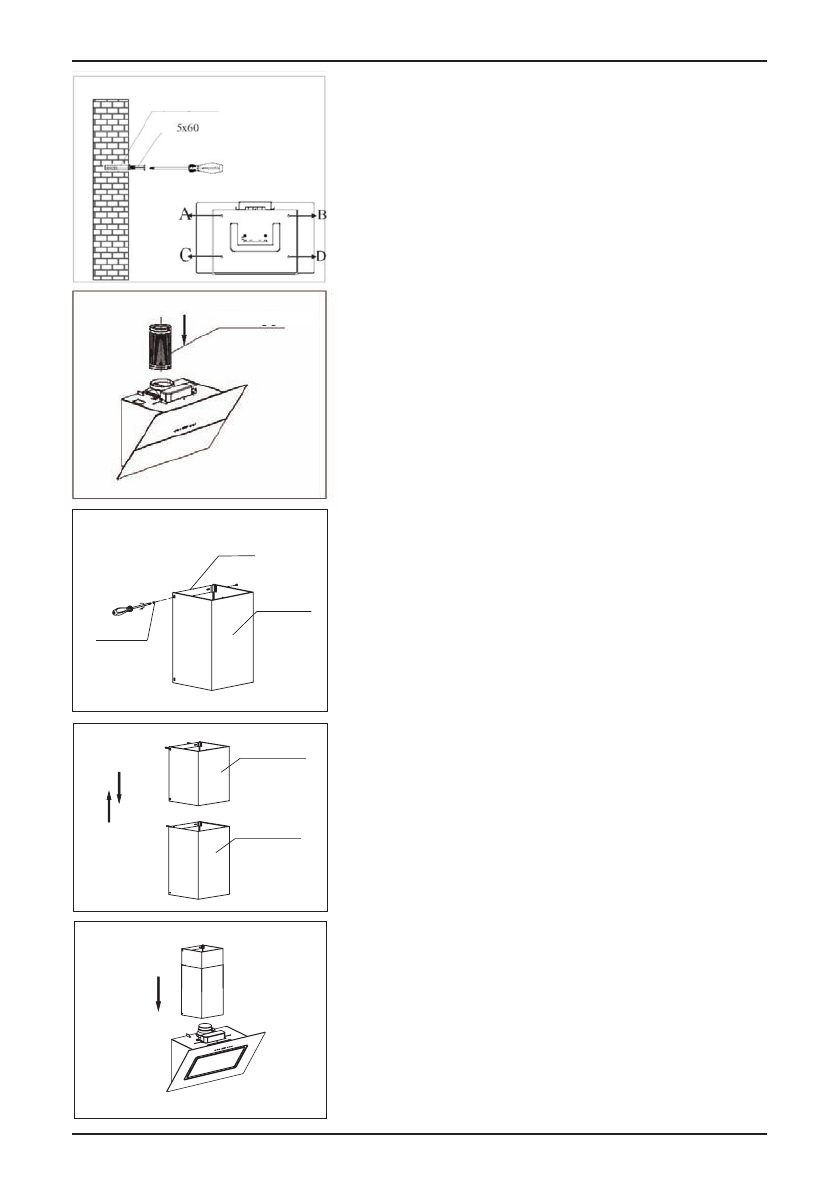

Шаг 2:
Наметьте на стене 4 точки (A, B, C, D) и просверлите отверстия
диаметром 8 мм и глубиной 75~85 мм. Вставьте в отверстия 4
дюбеля. Затяните 4 самореза 5х60 мм, в дюбели, оставив рас-
стояние между стеной и головкой самореза в 5 мм.
Шаг 3:
Извлеките вытяжку из коробки и аккуратно поставьте на го-
ризонтальный рабочий стол. Установите выходную трубу 120
мм к выходному патрубку и убедитесь, что она плотно присо-
единена.
Шаг 4:
Прикрепите фиксирующую скобу к внутреннему телескопи-
ческому коробу винтами М4.
Шаг 5:
Вставьте внутреннюю часть телескопического короба во внеш-
нюю.
Шаг 6:
Соедините отверстия внешней части короба с корпусом вытяж-
ки, закрепите внешнюю часть короба на корпусе, с помощью 8
винтов М4 х 10. Направление показано на рисунке.
Дюбель
Саморез
Скоба
Кожух
внутреннего
канала
Винт М4
Вытяжная труба
Внутренняя
часть теле-
скопического
короба
Внешняя
часть теле-
скопического
короба
