При использовании воздуховода, состоящего из нескольких частей, каждая следующая часть долж-

на быть расположена снаружи относительно предыдущей.

В случае комплектации вытяжки электрическим кабелем без вилки необходимо обесточить элек-
трическую  сеть  и  произвести  подключение  вытяжки  к  электрической  сети  согласно  следующей
схеме:

КОРИЧНЕВЫЙ провод = L

(  «live», «фаза»)

ГОЛУБОЙ провод = N («neutral», «ноль»)

ЗЕЛЕНО-ЖЕЛТЫЙ = Е («earth»,  «земля»)

УСТАНОВКА ВЫТЯЖКИ НА СТЕНУ

7

ТРЕБОВАНИЯ БЕЗОПАСНОСТИ ПРИ МОНТАЖЕ

ВНИМАНИЕ! ПЕРЕД НАЧАЛОМ МОНТАЖА ИЗДЕЛИЯ НЕОБХОДИМО ОБЕСТОЧИТЬ
ЭЛЕКТРИЧЕСКУЮ СЕТЬ!

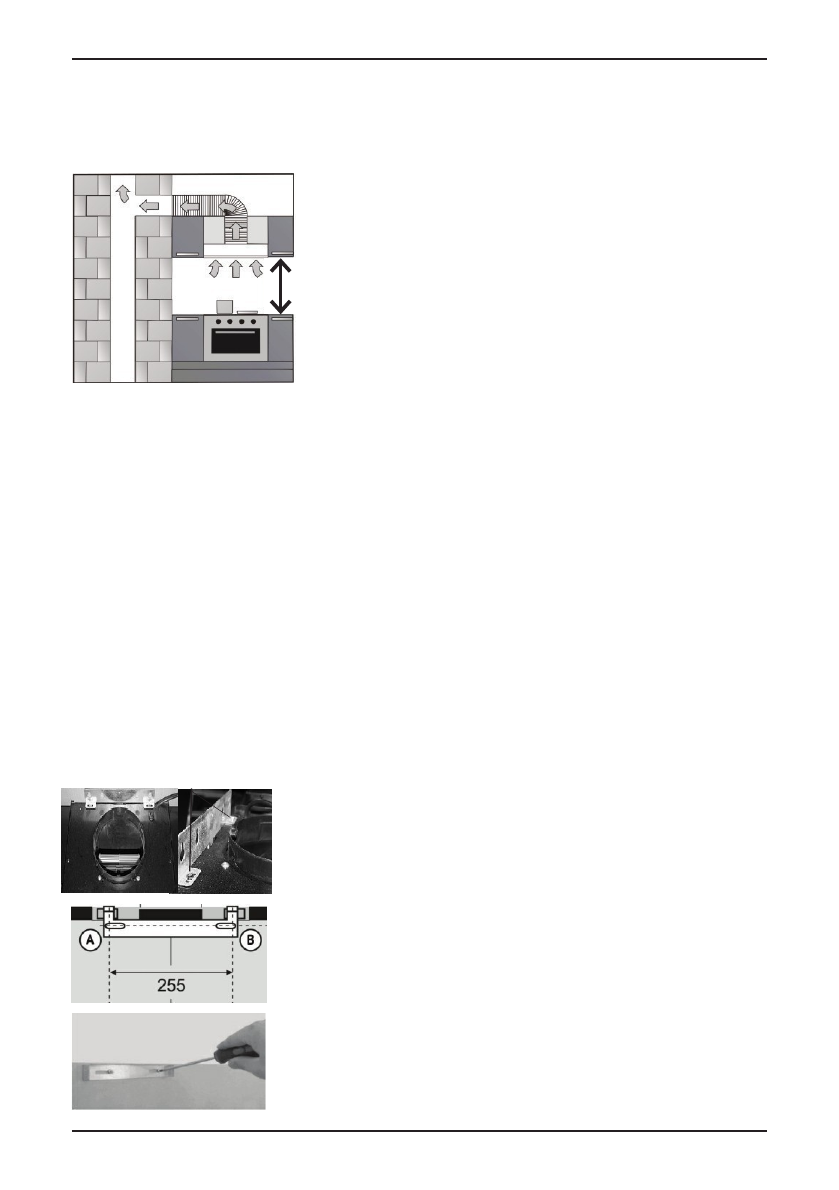

Для обеспечения безопасной работы вытяжки в замкнутом пространстве должен быть обеспечен
дополнительный приток воздуха извне (открытая форточка в другой комнате, открытая дверь на
кухню или специально оборудованная приточная вентиляция).

ВНИМАНИЕ! ВЫТЯЖКА ДОЛЖНА БЫТЬ ПОДКЛЮЧЕНА К ОТДЕЛЬНОМУ ВОЗДУХО-
ВОДУ , НЕ СОВМЕЩЕННОМУ С ДРУГИМИ УСТРОЙСТВАМИ.

1.

Для установки вытяжки на стену используйте два L-образных

метал-лических держателя и набор крепежей (М4х20), поставляемых
в комплекте.

2.

Установка крепежной скобы вытяжки.

Разметьте и просверлите

два отверстия для установки крепежной скобы вытяжки, в
проделанные отверстия вставьте Ø 8 мм дюбели

(А)(В)

. Установите

скобу и при-крутите шурупы так чтобы оставалось 5 мм между
головкой шурупа и стеной.

3.

Установка крепежной скобы декоративного короба.

 Для установки

крепления декоративного короба просверлите два отверстия Ø 7 мм,
в месте предпологаемого крепления короба вытяжки. Установите
дюбе-ля Ø 7 мм. Зафиксируйте крепежную скобу с помощью шурупов
3,9х22.

Минимальное расстояние между варочной поверхностью и ниж-
ней плоскостью вытяжки должно быть:

Для электрических плит – не менее  550 мм

Для газовых плит – не менее  650 мм

При наличии в комнате печи, газового котла или колонки необ-
ходимо учитывать, что во время работы вытяжка забирает из по-
мещения воздух, необходимый для горения. Это относится также к
помещению с герметичными окнами и дверями.

M 4 X 2 0
