5

Т Р Е Б О В А Н И Я Б Е З О П АС Н О С Т И П Р И М О Н ТАЖ Е

В Н И М А Н И Е! П Е Р Е Д Н АЧ А Л О М М О Н ТА Ж А И З Д Е Л И Я Н Е О Б ХОД И М О О Б Е С ТО Ч И Т Ь

Э Л Е К Т Р И Ч Е С К У Ю С Е Т Ь!

При  наличии  в  комнате  печи,  газового  котла  или  колонки  необ

-

ходимо учитывать, что во время работы вытяжка забирает из по

-

мещения воздух, необходимый для горения. Это относится также к

помещению с герметичными окнами и дверями.

Для обеспечения безопасной работы вытяжки в замкнутом пространстве должен быть обеспечен

дополнительный  приток  воздуха  извне  (открытая  форточка  в  другой  комнате,  открытая  дверь  на

кухню или специально оборудованная приточная вентиляция).

В Н И М А Н И Е! В Ы Т Я Ж К А ДО Л Ж Н А Б Ы Т Ь П ОД К Л Ю Ч Е Н А К ОТД Е Л Ь Н О М У В О З ДУХО

-

В ОДУ, Н Е СО В М Е Щ Е Н Н О М У С Д РУ Г И М И УС Т Р О Й С Т В А М И.

При использовании воздуховода, состоящего из нескольких частей, каждая следующая часть долж

-

на быть расположена снаружи относительно предыдущей.
В  случае  комплектации  вытяжки  электрическим  кабелем  без  вилки  необходимо  обесточить  элек

-

трическую  сеть  и  произвести  подключение  вытяжки  к  электрической  сети  согласно  следующей

схеме:
КОРИЧНЕВЫЙ провод = L («live», «фаза»)
ГОЛУБОЙ провод = N («neutral», «ноль»)
ЗЕЛЕНО-ЖЕЛТЫЙ = Е («earth», «земля»)

УС ТА Н О В КА В Ы Т Я Ж К И

Прежде чем перейти к монтажу устройства, необходимо убедиться в том, что все меры по технике

безопасности выполнены.

Для выполнения монтажа пригласите специалистов авторизованного сервисного центра.

Следите за тем, чтобы последовательность монтажных операций совпадала с рекомендациями,

приведенными в данной инструкции.

1.

 Отметьте на стене, к которой будет крепиться корпус вытяжки, места нахождения крепежных

отверстий, просверлите отверстия и прикрепить вытяжку к стене.

2.

Для безопасного крепления вытяжки используются опорный лист, опорные штифты и шурупы.

Подсоедините к выходному отверстию трубу вентиляции.

3.

 С помощью гибкой трубы соответствующего диаметра (предпочтительно 120-150 мм), наличие

которой должен обеспечить пользователь, соединить трубу, идущую в комплекте с устройством,

с редукторным переходником и заслонкой (диаметр 120-150 мм), другой конец вывести наружу/

присоединить к вентиляционной трубе (если таковая имеется).

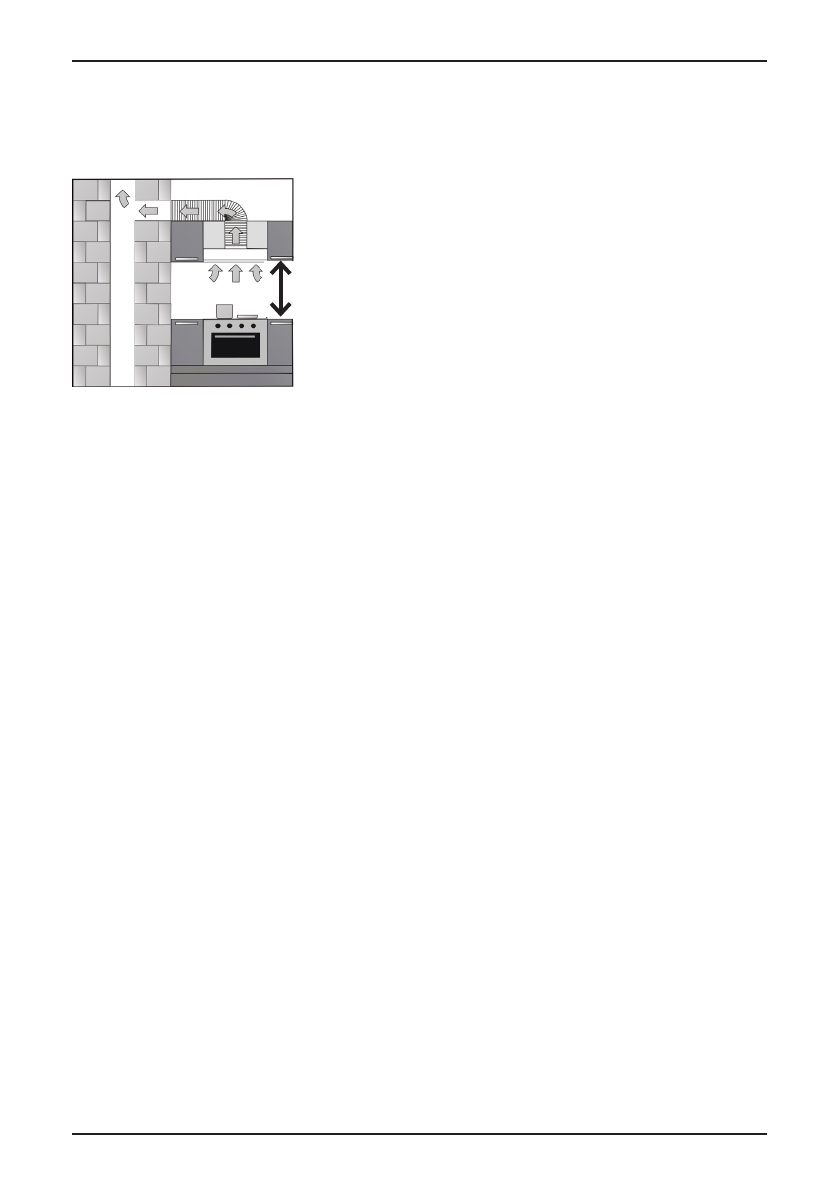

Минимальное расстояние между варочной поверхностью и ниж

-

ней плоскостью вытяжки должно быть:

Для электрических плит – не менее 650 мм

Для газовых плит – не менее 750 мм
