УСТАНОВКА ВЫТЯЖКИ

Прежде чем перейти к монтажу устройства, необходимо убедиться в том, что все меры по технике

безопасности выполнены.

В Н И М А Н И Е! В Ы Т Я Ж К А ДО Л Ж Н А Б Ы Т Ь П ОД К Л Ю Ч Е Н А К ОТД Е Л Ь Н О М У В О З ДУХО В О

-

ДУ, Н Е СО В М Е Щ Е Н Н О М У С Д РУ Г И М И УС Т Р О Й С Т В А М И.

Для выполнения монтажа пригласите специалистов авторизованного сервисного центра.

О Б Щ И Е Р Е КО М Е Н Д А Ц И И

1.  Отметьте  в  месте  крепления -  установки,  крепежные  отверстия,  выпилы  (в  зависимости  от  ком

-

плектации,  возможно  наличие  монтажного  шаблона). Аккуратно  просверлите  отверстия,  сделайте

необходимые выпилы и прикрепить вытяжку.
2. Для безопасного крепления вытяжки могут быть использованы: опорный лист/опорные штифты/

шурупы. Подсоедините к выходному отверстию трубу вентиляции.
3.  С  помощью  гибкой  трубы  соответствующего  диаметра  (предпочтительно  120-150  мм),  наличие

которой  должен  обеспечить  пользователь,  соединить  трубу,  идущую  в  комплекте  с  устройством,

с  редукторным  переходником  и  заслонкой  (диаметр  120-150  мм),  другой  конец  вывести  наружу/

присоединить к вентиляционной трубе (если таковая имеется).
4. Чтобы избежать вибрации, появления звуков от потока воздуха, место соединения должно быть

полностью герметичным, вся конструкция должна быть неподвижной.
5. Труба фиксируется после подключения к электросети и пробного запуска.

В Н И М А Н И Е!  В  К АЧ Е С Т В Е  ОТ В ОД А  В О З ДУХ А  И С П О Л Ь З У Й Т Е  А Л Ю М И Н И Е В У Ю  Т РУ

-

Б У. ОТ В ОД В Ы ХОД Я Щ Е ГО В О З ДУХ А ДО Л Ж Е Н И М Е Т Ь М И Н И М А Л Ь Н О Е КО Л И Ч Е С Т В О

И З Г И Б О В

-

 ДО С ТАТО Ч Н О ОД Н О ГО Г

-

О Б РА З Н О ГО И З Г И Б А .

Следите  за  тем,  чтобы  последовательность  монтажных  операций  совпадала  с  рекомендациями,

приведенными в данной инструкции.

УС ТА Н О В КА В Ы Т Я Ж К И Н А С Т Е Н У

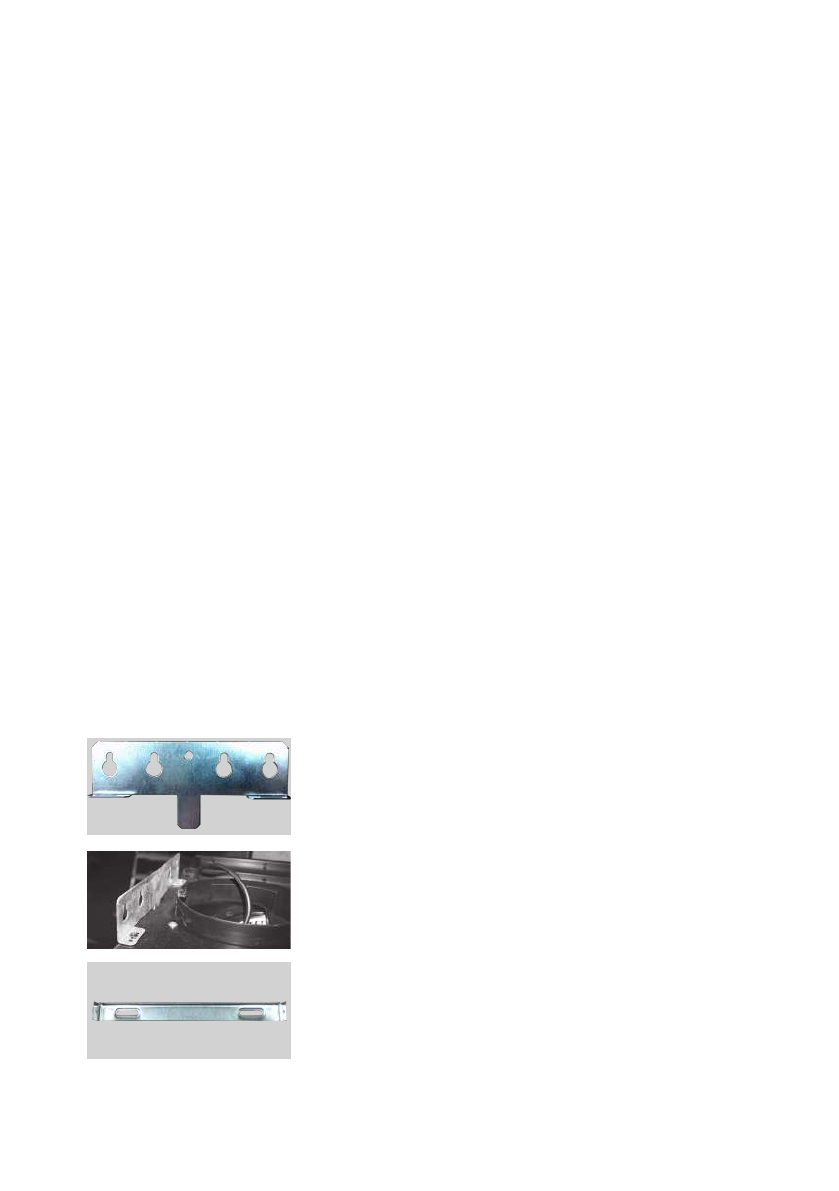

1.  Установка  крепежной  пластины  вытяжки.  Для  установки  вы

-

тяжки на стену используйте металлическую крепежную пластину

и крепежные элементы, поставляемые в комплекте. Разметьте и

просверлите два отверстия для установки крепежной пластины.

Установите крепежную пластину.
2. Установка вытяжки. Закрепите вытяжку на крепежной пласти

-

не при помощи крепежа, поставляемого в комплекте. Убедитесь,

что все крепежные элементы зафиксированы.
3. Установка крепежной скобы декоративного короба. Для уста

-

новки крепления декоративного короба просверлите два отвер

-

стия  в  месте  предполагаемого  крепления  короба  вытяжки.  За

-

фиксируйте  крепежную  скобу  с  помощю  крепежных  элементов,

поставляемых в комплекте.

После  монтажа  подключите  одну  часть  алюминиевой  трубы  к

вытяжке,  другую  часть  трубы  выведите  в  вентиляцию.  Не  пере

-

крывайте вентиляционное отверстие полностью.

86

Т Р Е Б О В А Н И Я Б Е З О П АС Н О С Т И П Р И М О Н ТАЖ Е

В Н И М А Н И Е! П Е Р Е Д Н АЧ А Л О М М О Н ТА Ж А И З Д Е Л И Я Н Е О Б ХОД И М О О Б Е С ТО Ч И Т Ь

Э Л Е К Т Р И Ч Е С К У Ю С Е Т Ь!

При  наличии  в  комнате  печи,  газового  котла  или  колонки  необ

-

ходимо учитывать, что во время работы вытяжка забирает из по

-

мещения воздух, необходимый для горения. Это относится также к

помещению с герметичными окнами и дверями.

Для обеспечения безопасной работы вытяжки в замкнутом пространстве должен быть обеспечен

дополнительный  приток  воздуха  извне  (открытая  форточка  в  другой  комнате,  открытая  дверь  на

кухню или специально оборудованная приточная вентиляция).

В Н И М А Н И Е! В Ы Т Я Ж К А ДО Л Ж Н А Б Ы Т Ь П ОД К Л Ю Ч Е Н А К ОТД Е Л Ь Н О М У В О З ДУХО

-

В ОДУ, Н Е СО В М Е Щ Е Н Н О М У С Д РУ Г И М И УС Т Р О Й С Т В А М И.

При использовании воздуховода, состоящего из нескольких частей, каждая следующая часть долж

-

на быть расположена снаружи относительно предыдущей.
В  случае  комплектации  вытяжки  электрическим  кабелем  без  вилки  необходимо  обесточить  элек

-

трическую  сеть  и  произвести  подключение  вытяжки  к  электрической  сети  согласно  следующей

схеме:
КОРИЧНЕВЫЙ провод = L («live», «фаза»)
ГОЛУБОЙ провод = N («neutral», «ноль»)
ЗЕЛЕНО-ЖЕЛТЫЙ = Е («earth», «земля»)

УС ТА Н О В КА В Ы Т Я Ж К И Н А С Т Е Н У

1. Установка крепежной пластины вытяжки.

Для установки вытяжки

на стену используйте металлическую крепежную пластину и крепеж

-

ные  элементы  поставляемые  в  комплекте.  Разметьте  и  просверлите

два  отверстия  для  установки  крепежной  пластины. Установите  кре

-

пежную пластину.

2.

Установка  вытяжки.

  Закрепите  вытяжку  на  крепежной  пластине

при помощи креплений идущих в комплекте. Убедитесь что все кре

-

пежные элементы зафиксированы.

3.

Установка крепежной скобы декоративного короба.

 Для установки

крепления  декоративного  короба  просверлите  два  отверстия,  в

месте  предпологаемого  крепления  короба  вытяжки.  Зафиксируйте

крепежную  скобу  с  помощью  крепежных  элементов  поставляемых

в комплекте.

Минимальное расстояние между варочной поверхностью и ниж

-

ней плоскостью вытяжки должно быть:

Для электрических плит – не менее 650 мм

Для газовых плит – не менее 750 мм
