П О Р Я ДО К УС ТА Н О В К И
П Р Е ДУ П Р Е Ж Д Е Н И Е П О Б Е З О П АС Н О С Т И
В Ы Т Я Ж К А М ОЖ Е Т И М Е Т Ь О С Т Р Ы Е К РА Я; П Р И Д Е М О Н ТА Ж Е, УС ТА Н О В К Е, Ч И С Т К Е
И Л И О Б С Л У Ж И В А Н И И Л Ю Б Ы Х КО М П О Н Е Н ТО В П О Л Ь З У Й Т Е С Ь П Е Р Ч АТ К А М И.

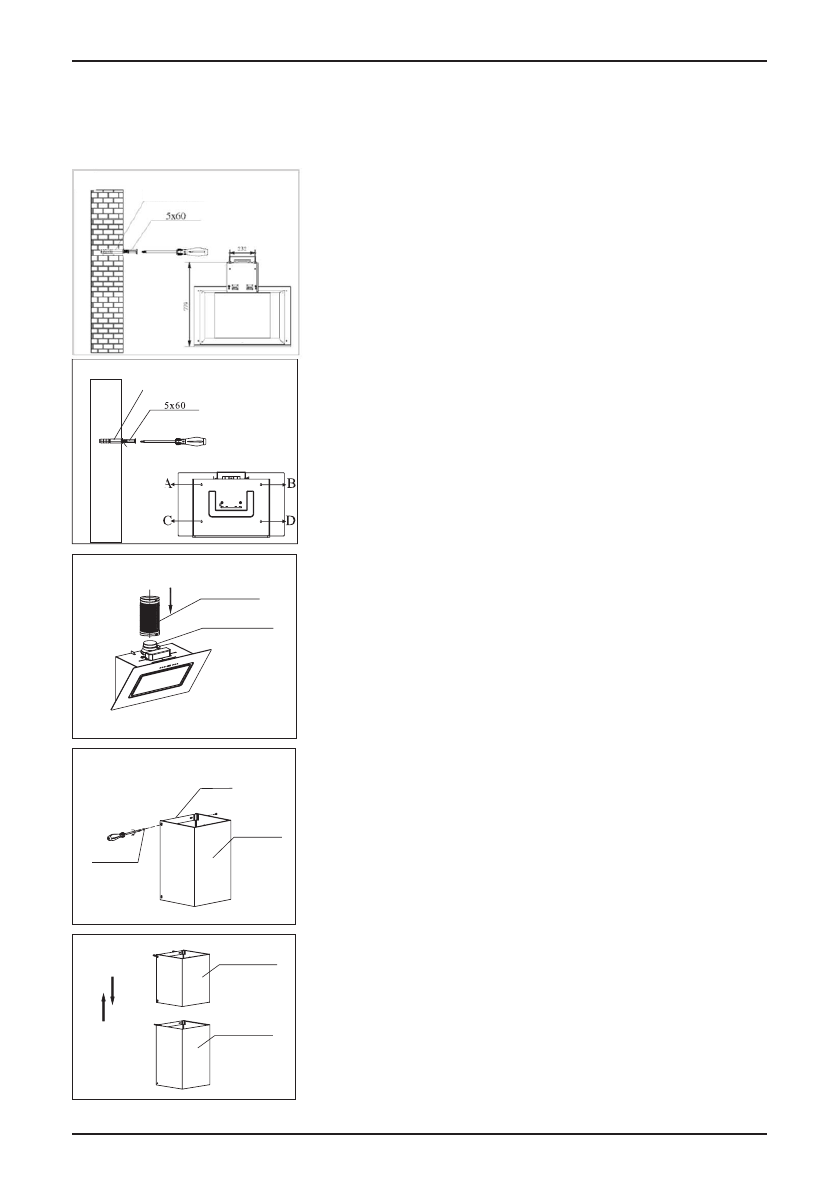

Шаг 1:
Просверлите в стене на одном уровне 2 отверстия диаметром 8 мм
и глубиной 75~85 мм. Вставьте в отверстия 2 дюбеля. Затяните 2 са-
мореза 5х60 мм, в дюбели таким образом, чтобы расстояние между
стеной и головкой самореза составляло 5 мм.
Шаг 2:
Наметьте на стене 4 точки (A, B, C, D) и просверлите отверстия диа-
метром 8 мм и глубиной 75~85 мм. Вставьте в отверстия 4 дюбеля.
Затяните 4 самореза 5х60 мм, в дюбели, оставив расстояние между
стеной и головкой самореза в 5 мм.
Шаг 3:
Извлеките вытяжку из коробки и аккуратно поставьте на горизон-
тальный рабочий стол. Установите выходную трубу 120 мм к выход-
ному патрубку и убедитесь, что она плотно присоединена.
Шаг 4:
Прикрепите фиксирующую скобу к внутреннему телескопиче-
скому коробу винтами М4.
Шаг 5:
Вставьте внутреннюю часть телескопического короба во внешнюю.
Дюбель
Саморез
Дюбель
Саморез
Винт М4
Выходной патрубок
Фиксирующая скоба
Выходная труба
120мм
Внутренняя
часть теле-
скопического
короба
Внутренняя
часть теле-
скопического
короба
Внешняя
часть теле-
скопического
короба
