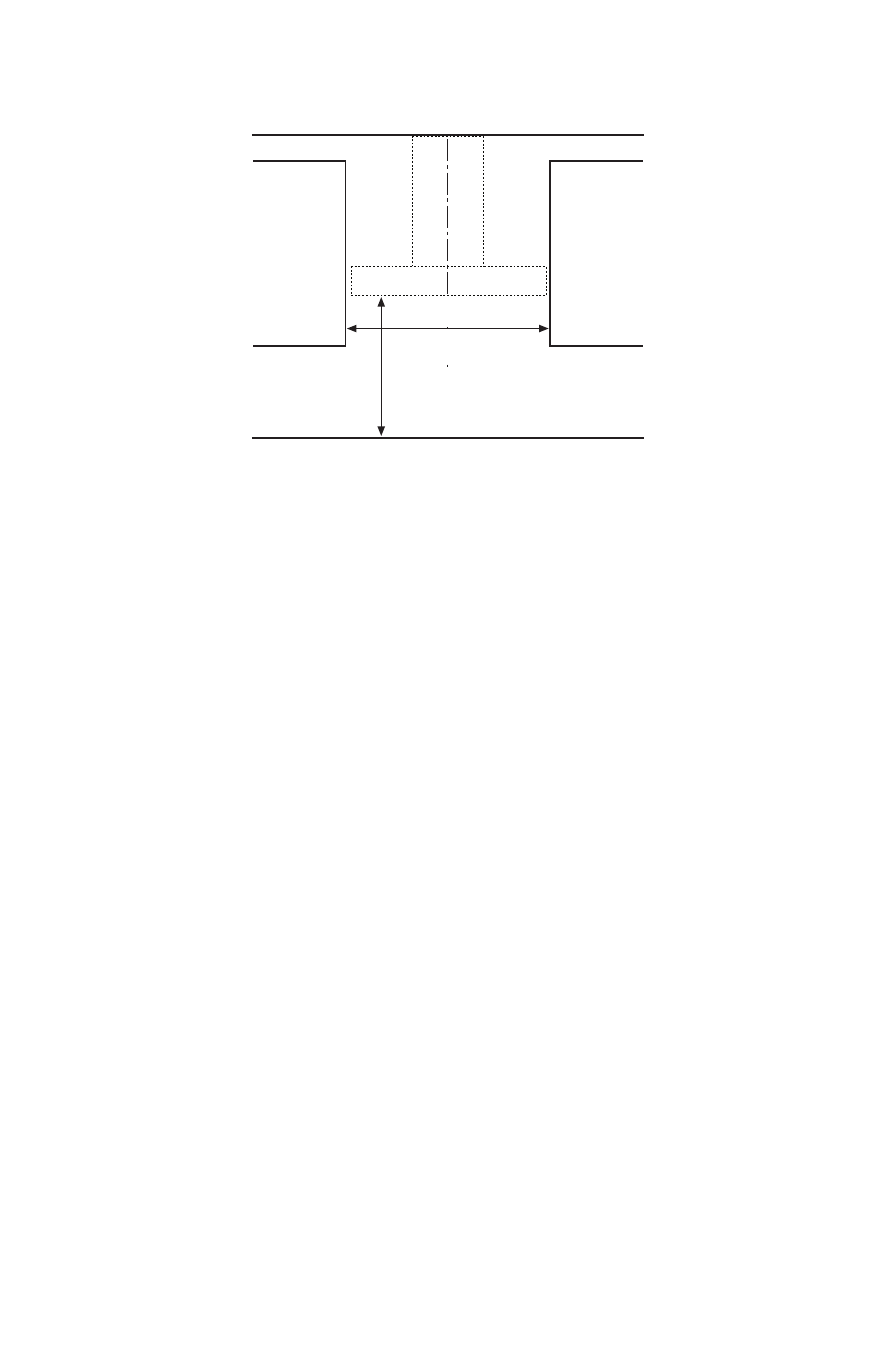

Примыкающая
мебель
Примыкающая
мебель
Центровая линия
65 см (газовые или комбинированные плиты)
50 см (электрические плиты)
поверхность плиты
мин. 1200 мм (модель шириной 120 см)
мин. 900 мм (модель шириной 90 см)
мин. 700 мм (модель шириной 70 см)
мин. 600 мм (модель шириной 60 см)
10
Следующие инструкции необходимо выполнять в порядке их нумерации, см. рисунки (с теми же
номерами этапов) на последних страницах данного руководства.
Перед тем, как приступить к установке:
- снимите вытяжную панель по периметру «
A
»;
- отведите рычаг (в нижней части панели) влево
- высвободите панель из опор
- снимите жировые фильтры
затем
- снимите ленту, фиксирующую блок управляющей электроники «
S
» к корпусу двигателя;
- полностью затяните наживленные винты, затем зафиксируйте блок управляющей электроники «
S
»
на корпусе двигателя.
Примечание
: блок “
S
” можно временно прикрепить к верхней или боковой стороне корпуса
двигателя, изображение носит исключительно иллюстративный характер.
1.
Карандашом начертите центровую линию на стене до потолка, чтобы облегчить монтаж.
2.
Приложите к стене шаблон для сверления: вертикальная центровая линия, нанесенная на
шаблон, должна совпадать с центровой линией, проведенной на стене, а нижняя кромка
шаблона для сверления должна совпадать с нижней кромкой вытяжки.
3.
Установите нижний опорный кронштейн на схему отверстий таким образом, чтобы он совпал с
пунктирным прямоугольником, разметьте два внешних отверстия и просверлите.
Примечание
: обязательно насверлите все отверстия, указанные на шаблоне: два верхних
отверстия предназначены для подвешивания вытяжки, а нижние отверстия (обычно одно
центральное или несколько боковых отверстий) предназначены для надежной фиксации
вытяжки на стене.
Удалите шаблон для сверления, установите дюбели и прикрепите опорный кронштейн
вытяжки двумя винтами 5 x 45 мм.
4.
Приложите опорный кронштейн дымохода
«G»
к стене и потолку, используйте его в качестве
шаблона отверстий (при наличии, малая прорезь на опоре должна совпадать с линией,
проведенной на стене), разметьте два отверстия карандашом и просверлите отверстия (Ø 8
мм), после чего установите два дюбеля.
5.
Прикрепите опорный кронштейн дымохода к стене двумя винтами 5x45 мм.
6.
Повесьте вытяжку на нижний кронштейн.
Установка - инструкции по сборке
Габаритные размеры и требования
