Следующие инструкции необходимо выполнять в порядке их нумерации, см. рисунки (с теми же
номерами этапов) на последних страницах данного руководства.
Перед началом действий по установке:
- снимите вытяжную панель «
P
»
- сместите рычаг (расположенный с обратной стороны панели) влево
- снимите панель с опор
- извлеките жироулавливающие фильтры
1.
Снимите ленту, фиксирующую блок управляющей электроники к корпусу двигателя.
Примечание
: рисунок приведен исключительно для примера, блок может быть временно
закреплен на другой стороне корпуса двигателя.
2.
Полностью затяните наживленные винты, затем зафиксируйте блок управляющей электроники
на корпусе двигателя.
3.
Отрегулируйте надставку опорной конструкции вытяжки в соответствии с итоговой высотой
вытяжки.
Примечание
: в некоторых случаях опорную конструкцию крепят к корпусу двигателя одним
или несколькими винтами. Проверьте это и временно выверните все винты, чтобы создать
возможность регулирования опорной конструкции. Закрепите две части конструкции 16
винтами (по 4 в каждом углу).
Примечание
: при необходимости; вставьте усиливающий кронштейн в раму и установите его
на корпус двигателя.
После установки рамы на потолок закрепите кронштейн.
4.
Установите схему потолочных отверстий непосредственно над варочной панелью (центр схемы
должен совпадать с центром варочной панели, а кромки должны быть параллельны сторонам
варочной панели; сторона схемы с надписью
ПЕРЕД
(или со стрелками) соответствует стороне
панели управления).
Подготовьте электрическое соединение.
5.
Выполните отверстия в соответствии со схемой (6 отверстий под 6 дюбелей) и вставьте 6
дюбелей в 6 просверленных отверстий, затяните 4 винта во внешних отверстиях (см. схему),
оставив примерно 1 см между головкой винта и потолком.
6.
Вставьте вытяжную трубу в раму и подсоедините ее к фланцу моторного отсека (* вытяжная
труба и хомуты не входят в комплект поставки).
Примыкающая
мебель
Примыкающая
мебель
Центровая линия
65 см (газовые или комбинированные плиты)
50 см (электрические плиты)
Поверхность варочной панели
мин. 1200 мм (модель шириной 120 см)
мин. 900 мм (модель шириной 90 см)
мин. 700 мм (модель шириной 70 см)
мин. 600 мм (модель шириной 60 см)

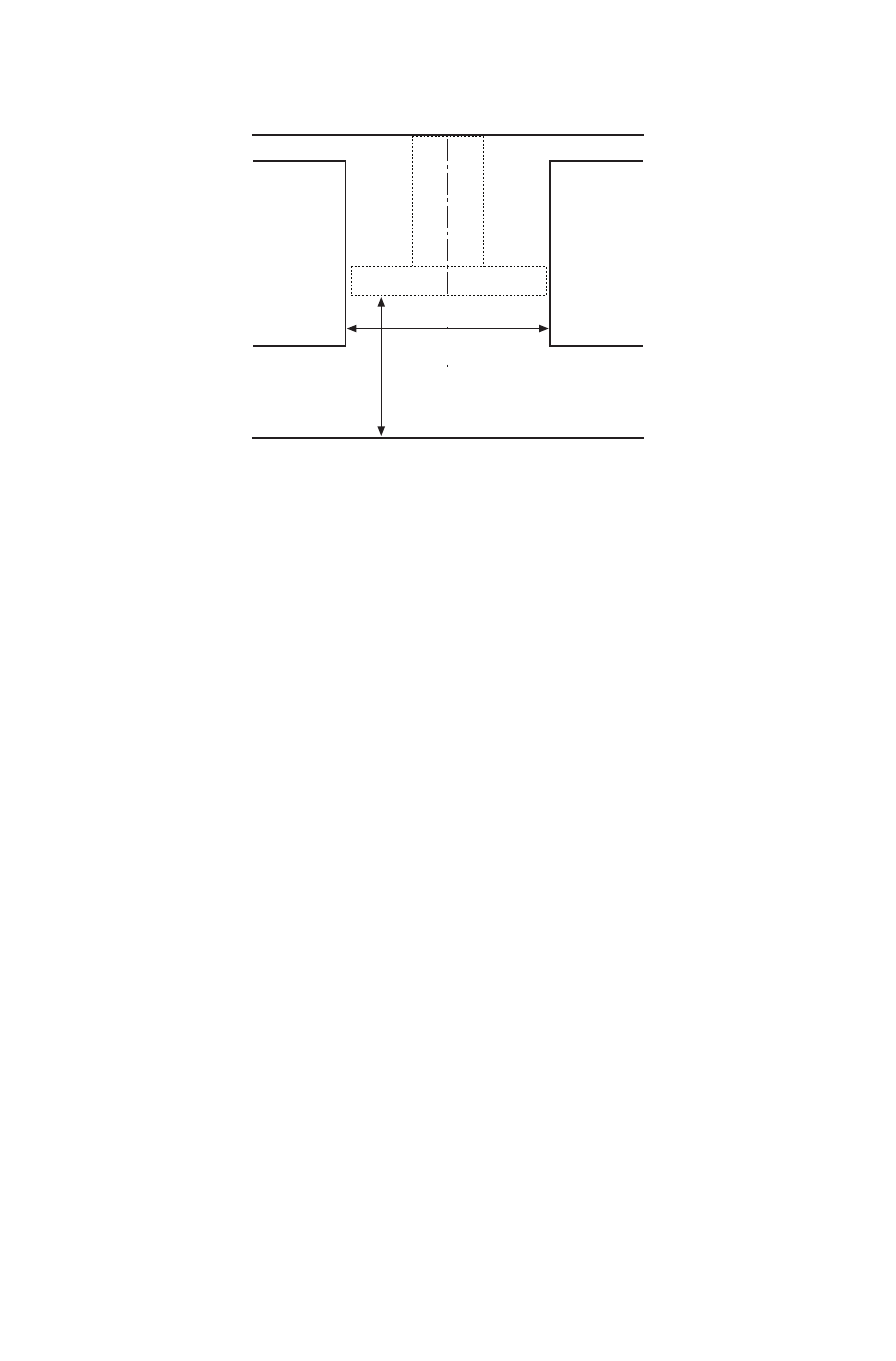

Установка - инструкции по сборке
Габаритные размеры и требования
