INSTALLATION  INSTRUCTIONS

Two  persons  are  required  for  proper  installation.  A
qualified  installer  should  be  commissioned  to  make  the
mounting.

There  are  two  ways  of  installation  of  the  cooker  hood:
on  the  wall  and  under  a  wall  unit.

MOUNTING  ON  THE  WALL

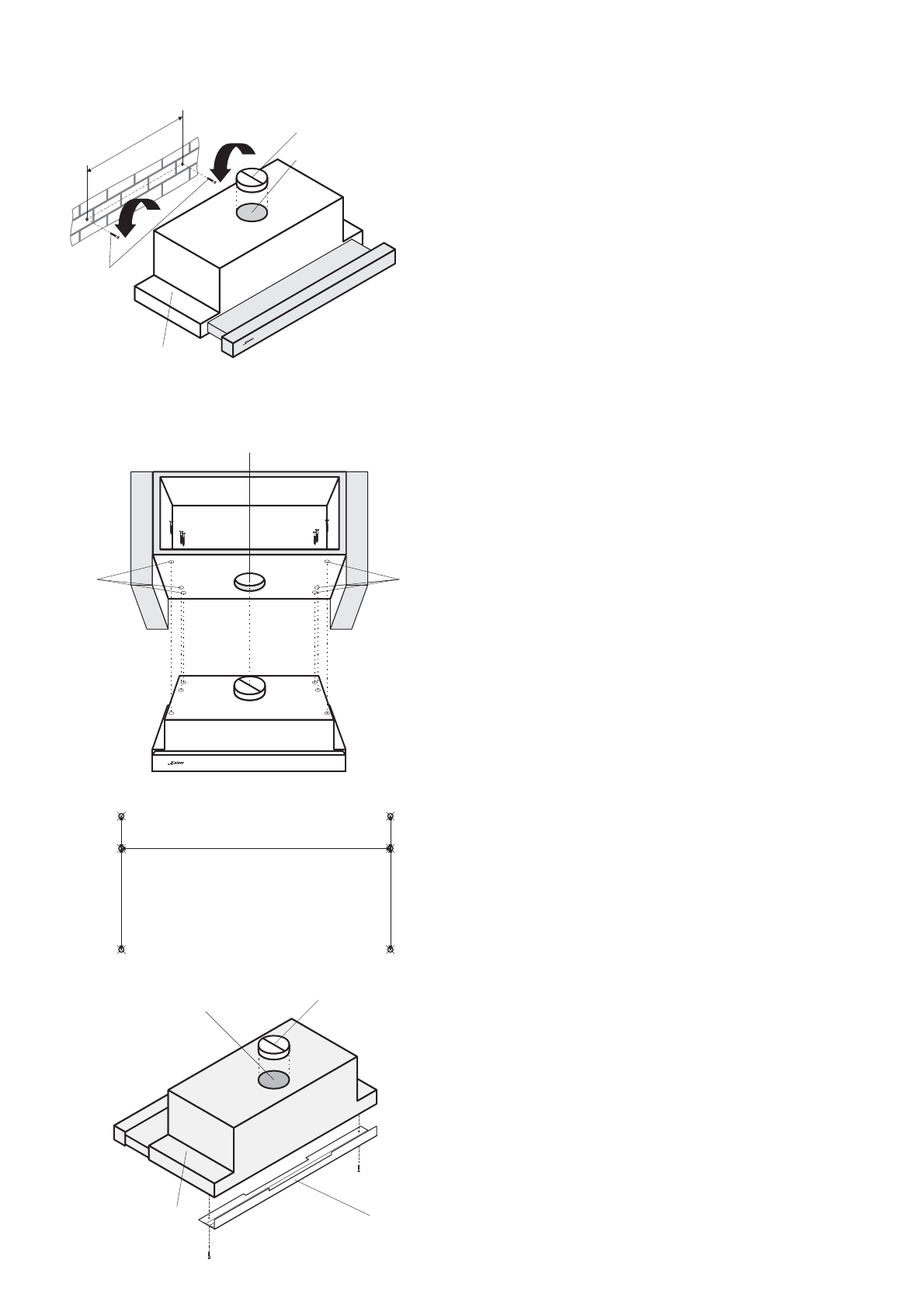

• Trace  a  vertical  line  on  the  wall  to  indicate  the

centre  of  the  cooker  plate.

Place  the  hood  body

1

  on  the  wall  to  get  min  650

mm  from  the  cooker  plate  (see  p.  12).  Level  it
horizontally.  Use  the  bottom  of  the  rear  side  of  the
hood  as  ruler  to  trace  the  line.

• Measure  a  distance  between  the  hood’s  bottom

and  the  holes.  Trace  a  horizontal  line  on  the  wall
on  the  same  distance  above  the  bottom  line.  Mark
the  mounting  holes  on  the  wall:  496  mm  between
the  holes  or  248  mm  between  each  hole  and  the
central  line.

• Drill  the  holes  using  a  drill  of  Ø  8  mm,  drive  the

plugs  in  and  then  tight  the  screws

2

.

• Hang  the  cooker  hood

1

  on  the  screws

2

.

• Mount  the  V-flap

3

  on  the  exhaust  outlet  of  the

cooker  hood

4

.

MOUNTING  UNDER  A  WALL  UNIT

• Drill  in  the  wall  unit  the  6  holes

5

  in  predefined

places  using  a  drill  of  Ø  4  mm.

• Mount  the  V-flap

3

  on  the  exhaust  outlet  of  the

cooker  hood

4

.

• Fasten  the  cooker  hood  with  a  6  screws,  operate

inside  of  the  wall  unit.

• For  the  air  extractor  mode  of  the  cooker  hood

make  an  opening

6

  in  the  bottom  of  the  wall  unit  in

advance,  in  accordance  with  the  drawing.

•
