10

EN

BRIEF DESCRIPTION

The cooker hood

. Hood body, equipped with lights, engine unit and

electronic programmable control.

2. Masking cover of the hood body.

3. Wall hanger of the hood body.

4. V-flap for the extracting conduit.

5. Conduit adapter 150-120 mm

6. Top telescopic masking column.

7. Wall hanger of the masking column.

was designed to remove kitchen

fumes. It requires installation of a conduit discharging
used air to the outside. The conduit (usually a pipe Ø
150) shall not be longer than 4 – 5 m. The hood can
operate as an odour absorber after installation of an
charcoal filter. In such case a conduit discharging used
air to the outside is not necessary, but it is
recommended to install an air exhaust guide.

T h e c o o k e r h o o d i s a n e l e c t r i c a l a p p l i a n c e
manufactured according to class

of shock protection.

It has its own lighting and an exhaust fan which can be
set to one of four rotational speeds.

The hood was designed for permanent installation on a
vertical wall over a gas or electric cooker.

II

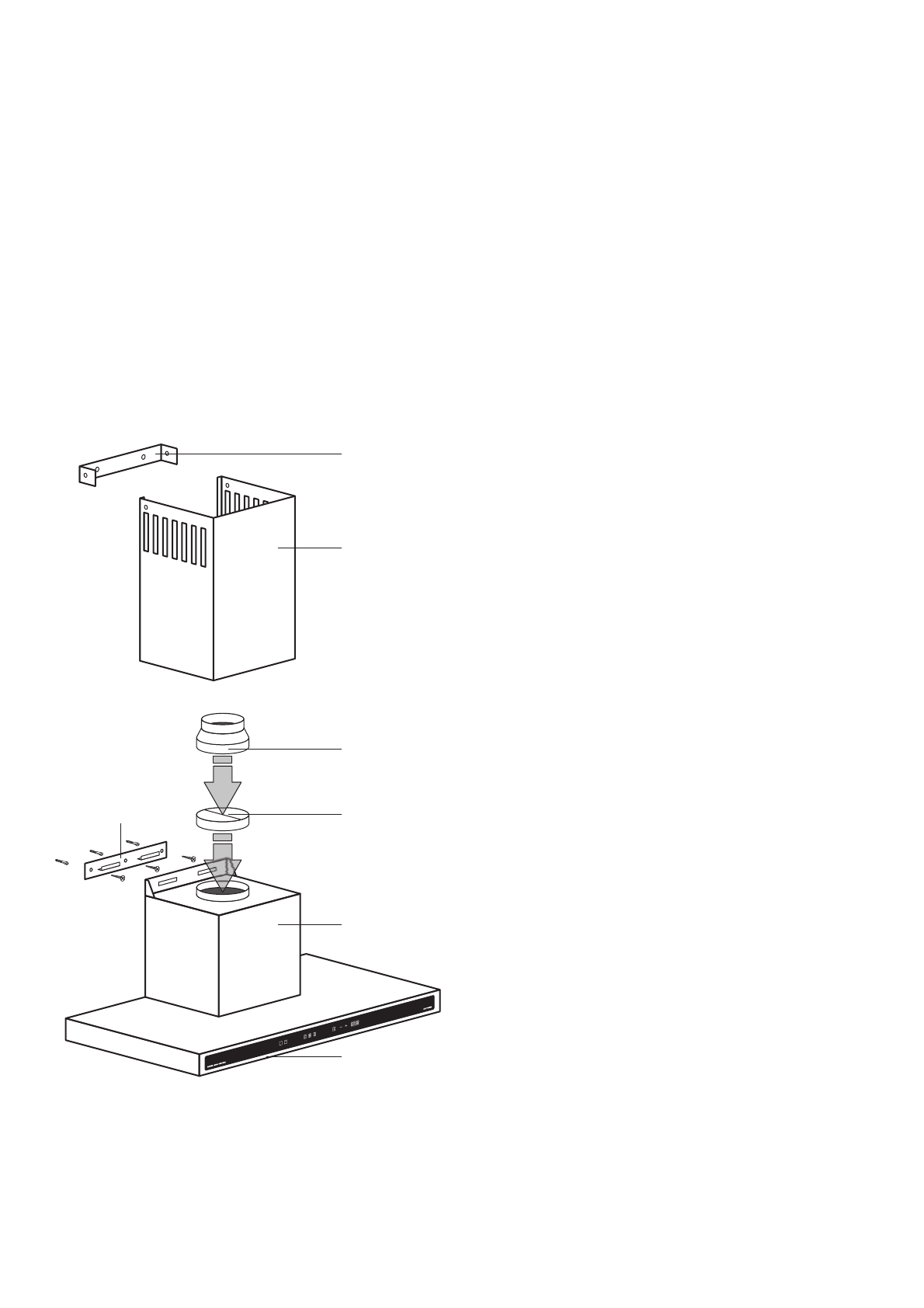

LOCATION DRAWING

Arrangement of the functional elements:

1

3

1

5

4

7

6

2
