BRIEF  DESCRIPTION

The  cooker  hood    was  designed  to  remove  kitchen
fumes.  It  requires  installation  of  a  conduit  discharging
used  air  to  the  outside.  The  conduit  (usually  a  pipe  Ø
150)  shall  not  be  longer  than  4-5  m.  The  hood  can
operate  as  an  odour  absorber  after  installation  of  an
charcoal  filter.  In  such  case  a  conduit  discharging  used
air  to  the  outside  is  not  necessary,  but  it  is
recommended  to  install  an  air  exhaust  guide.

T h e   c o o k e r   h o o d   i s   a n   e l e c t r i c a l   a p p l i a n c e
manufactured  according  to  class

II

  of  shock  protection.

It  has  its  own  lighting  and  an  exhaust  fan  which  can  be
set  to  one  of  four  rotational  speeds.

The  hood  was  designed  for  permanent  installation  on  a
vertical  wall  over  a  gas  or  electric  cooker.

LOCAL  DRAWING

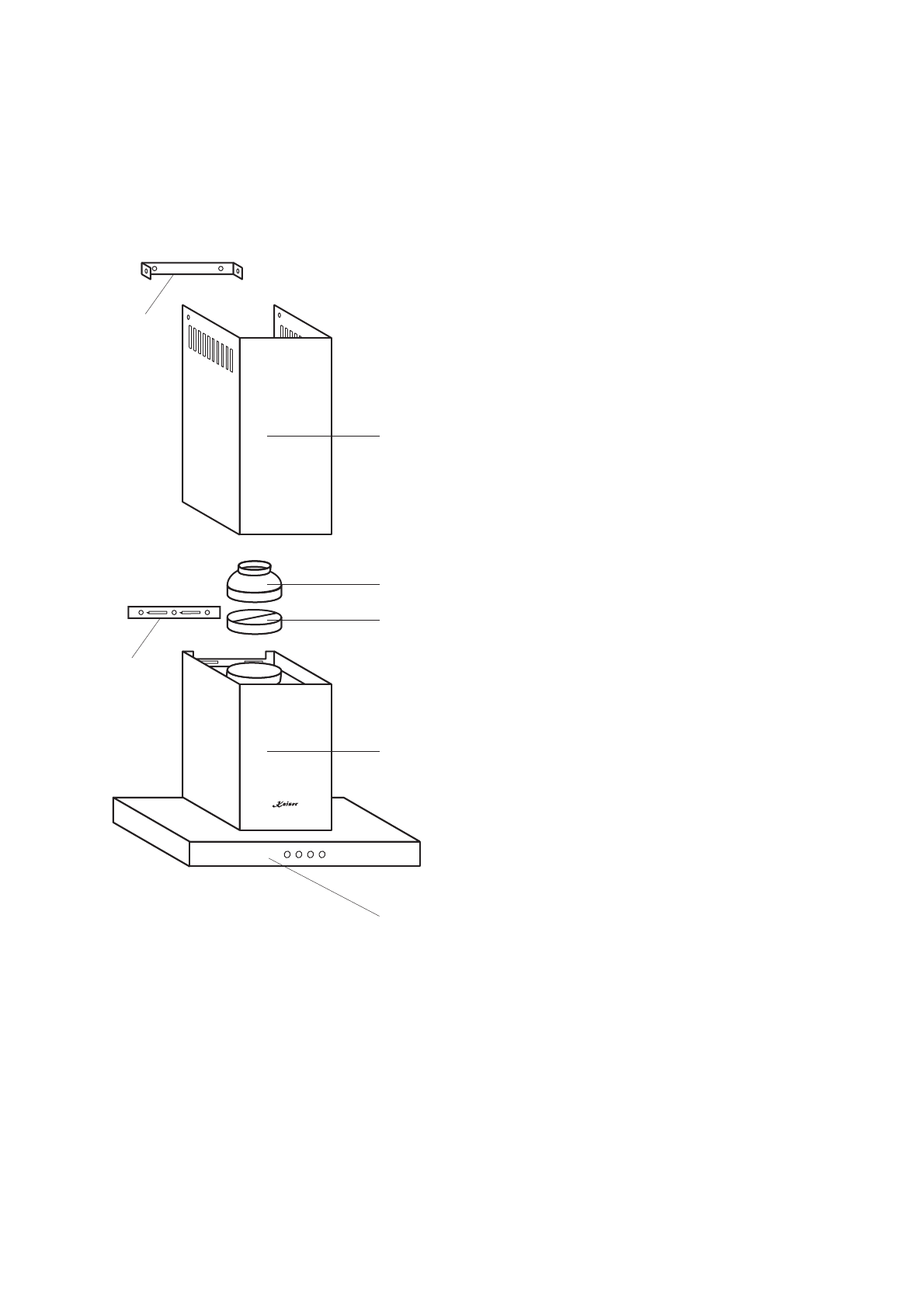

Arrangement  of  the  functional  elements:

1. Hood  body,  equipped  with  lights,  engine  unit  and

electronic  programmable  control.

2. Masking  cover  of  the  hood  body.

3. Wall  hanger  of  the  hood  body.

4. V-flap  for  the  extracting  conduit.

5. Conduit  adapter  150-120  mm

6. Top  telescopic  masking  column.

7. Wall  hanger  of  the  masking  column.

3

7

2

1

5

4

6
