ПОРЯДОК УСТАНОВКИ
-8-
1.
Убедитесь, что расстояние от нижней части
вытяжки до плиты 65
-
75см.
2.
Потолок должен выдерживать как минимум
120кг веса, толщина потолка должна быть
≧
30MM (рис. 2). Просверлите 1*170мм круглую
дырку в потолке.
3.
Для подвесного бруса просверлите 9 дыр в потолке
(рис 2). 9штук х ST6*40мм больших винтов с потайной головкой нужно
использовать для крепления подвесного бруса к потолку и 8 штук
M4*10 винтов для крепления углового бруса к потолку.
4.
Далее посчитайте длину уголка согласно рис 1. – 18 штук M4*10
больших винтов с потайной головкой и M4 гайками с уплотнительным
кольцом используются для соединения углового бруса с другим
угловым брусом (длина нахлёста углового бруса должна быть не
менее 100MM) – см рис 3. 18штук M4*10 больших винтов с потайной
головкой и M4 гайками с уплотнительным кольцом фиксируют
угловое соединение.

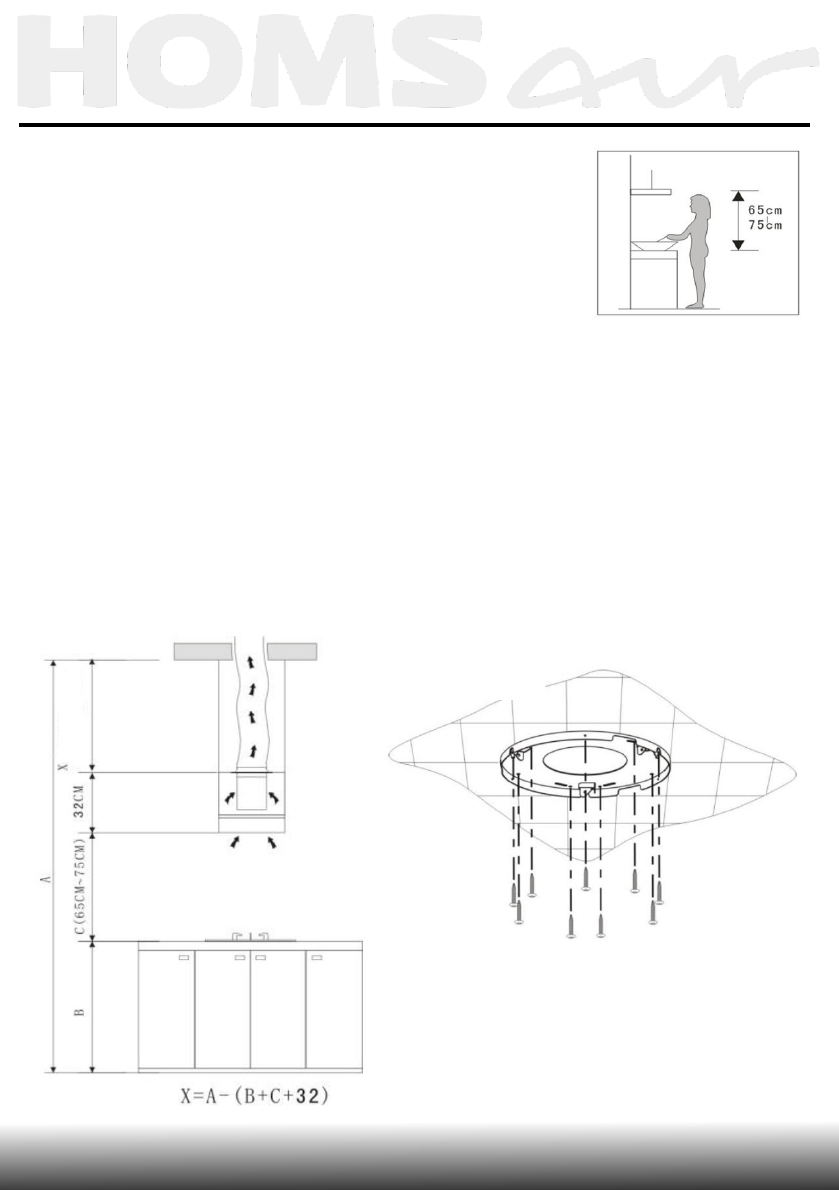

Рис.1
Рис.2
д
ли
н
а
ф
и
кс
и
ро
ва
н
н
о
го
уг
ло
во
го
с
тержн
я
