14

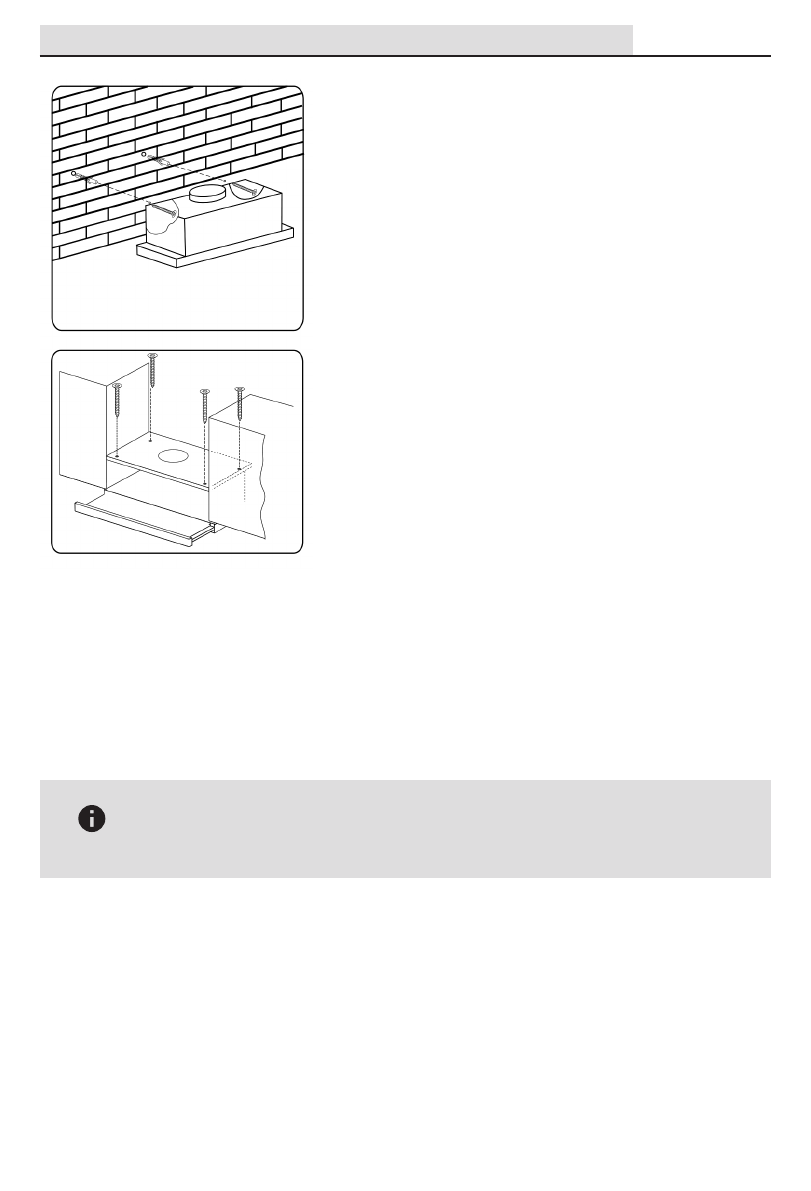

УСТАНОВК А ТЕЛЕСКОПИЧЕСКОЙ ВЫТЯЖКИ
Два способа установки (A и Б)
Метод А:
Для установки на стену просверлите 2 отвер
-
стия диаметром 8 мм в подходящем месте
в соответствии с межосевым расстоянием
отверстия в задней части вытяжки.
Вставьте дюбель в отверстие.
Вставьте саморезы в дюбели и плотно за
-
тяните. Установите вытяжку на затянутые
винты. Закрепите вытяжку предохранитель
-
ным винтом.
Два отверстия для предохранительных вин
-
тов расположены на заднем корпусе диаме
-
тром 6 мм.
Установите антивозвратный клапан на вы
-
тяжку.
Метод Б:
Просверлите 4 отверстия диаметром 6 мм в
нижней части подвесного шкафа.
Установите антивозвратный клапан на
вытяжку, затем установите вытяжку на дно
подвесного шкафа, затяните вытяжку 4 само
-
резами, прилагаемыми в комплекте.
Важно
1.
Гофрированная труба является дополнительным
аксессуаром, не входящим в комплект поставки.
2.
Снимите защитную пленку перед установкой.
