МОНТАЖ
Рис. 3
Рис. 4
Рис. 5
Рис. 6
Рис. 4

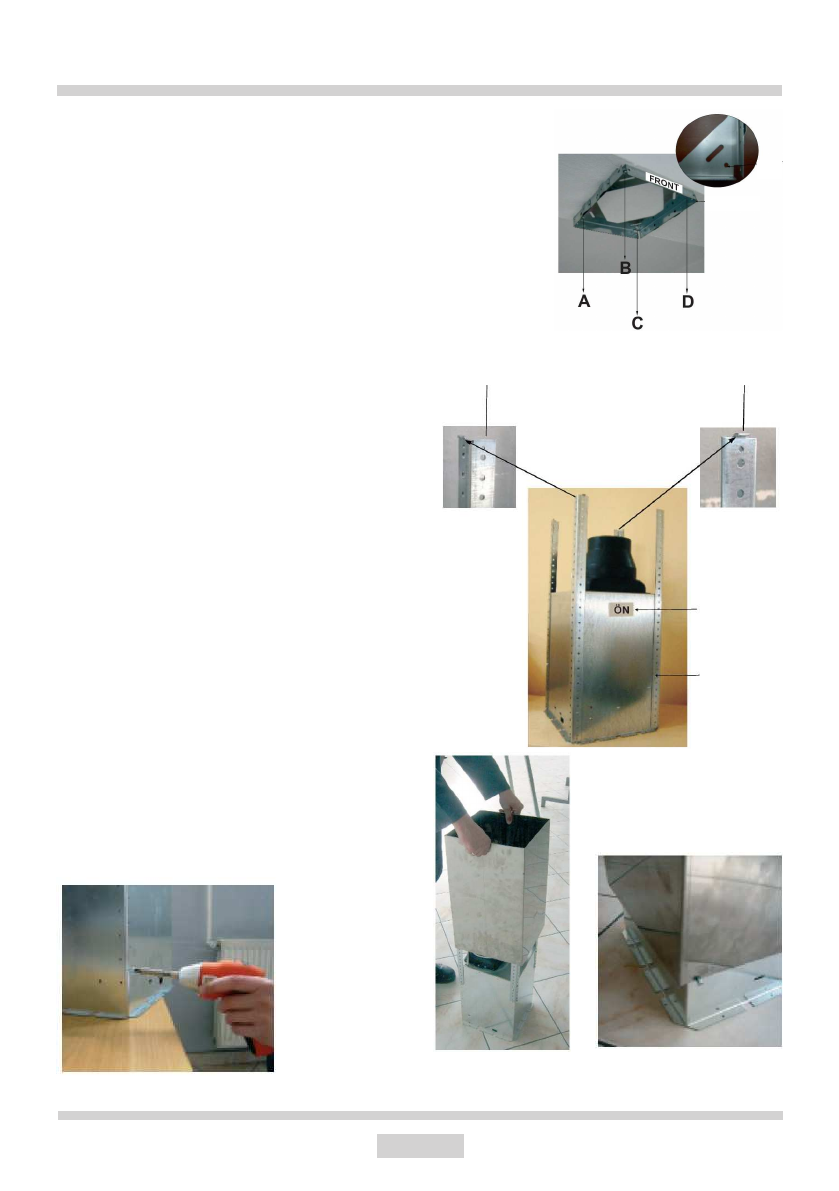

A) Монтаж потолочной крепёжной конструкции
Потолочную крепёжную конструкцию следует прикрепить
к потолку таким образом, чтобы направление конструкции,
обозначенное надписью «Фронт» совпадало с фронтовой
(передней) частью оборудования.
- С помощью сверла ___ 10 мм, просверлить отверстия для
дюбелей в пунктах, обозначенных как А, Б, В, Г.
- В четырёх, предварительно высверленных отверстиях,
поместить соответствующие дюбеля.
- Закрепить потолочную крепёжную конструкцию с помощью
четырёх винтов
5,5 x 45.
B) Монтаж угловых планок
Внимательно следя за фронтом потолочной
конструкции (рис. 3), к корпусу двигателя
прикрепить две передние планки (левую
и правую), а также две задние планки
(рис.4). Следует убедиться, что планки
правильно установлены и имеют ровную
длину по отношению к каждому углу корпуса
двигателя. Дополнительно обратите внимание
на правильное направление креплений
-зацепок угловых панелей, они должны
соответствовать потолочной крепёжной
конструкции.
C) Монтаж труб к корпусу
Следует разместить внутреннюю трубу внутри
внешней трубы. Для временного соединения
труб, следует вкрутить (не полностью) два
винта в корпус двигателя (рис. 4) и наложить
обе трубы на корпус
(рис. 5). Таким образом, прикрепленные
трубы не сместятся во время монтажа
конструкции корпуса двигателя к потолочной
конструкции (рис. 6).
Передние планки
Задние планки
Перед
(фронтовая
часть)
корпуса
Монтаж
крепёжной
конструкции
