MOНТАЖ

Режим отвода воздуха наружу

Если предполагается, что вытяжка будет работать в режиме отвода

воздуха, то необходимо приобрести в специализированном магазине

гибкий или пластиковый шланг с внутренним диаметром 120 мм.

Кухонная вытяжка выбрасывает загрязненный кухонный воздух из

помещения наружу при посредстве специального воздуховода, один

конец которого нужно одеть на переходной фланец (Рис. 2), а второй

конец вывести в вентиляционное отверстие в стене.

Кухонная вытяжка, работающая в режиме отвода воздуха,

устанавливается следующим образом:

•

открыть обе части жироулавливающего фильтра

(Рис.1 поз. 4),

•

с помощью шаблона, приложенного к инструкции,

в нижней полке подвесного шкафа вырезать

отверстие диаметром 130 мм под воздуховод,

отводящий отработанный воздух, и просверлить

отверстия под шурупы, крепящие вытяжку (Рис. 3),

•

установить переходной фланец на выходное

отверстие кухонной вытяжки (Рис. 2 ),

•

прикрепить вытяжку к шкафу при помощи 4

шурупов, входящих в монтажный комплект,

Внимание: если глубина шкафа больше глубины

кухонной вытяжки, то на задней стенке вытяжки

двумя маленькими шурупчиками, входящими в

монтажный комплект, прикрепляется маскировочная планка для маскировки

зазора между задней стенкой вытяжки и стенкой шкафа,

•

надеть один конец воздуховода на переходной фланец, а второй вывести

в вентиляционное отверстие; если вентиляционное отверстие располагается

над подвесным шкафом, то в этом случае в верхней части шкафа

необходимо вырезать второе отверстие диаметром 130 мм под трубу

воздуховода.

С целью повышения производительности кухонной вытяжки воздуховод

должен быть как можно короче, максимальный угол изгиба воздуховода не

должен превышать 90°.

На горизонтальных участках труба воздуховода должна располагаться с

небольшим наклоном (oк. 10%) вверх, чтобы отработанный воздух можно

было вывести без помех наружу.

•

установить алюминиевые жироулавливающие фильтры на место.

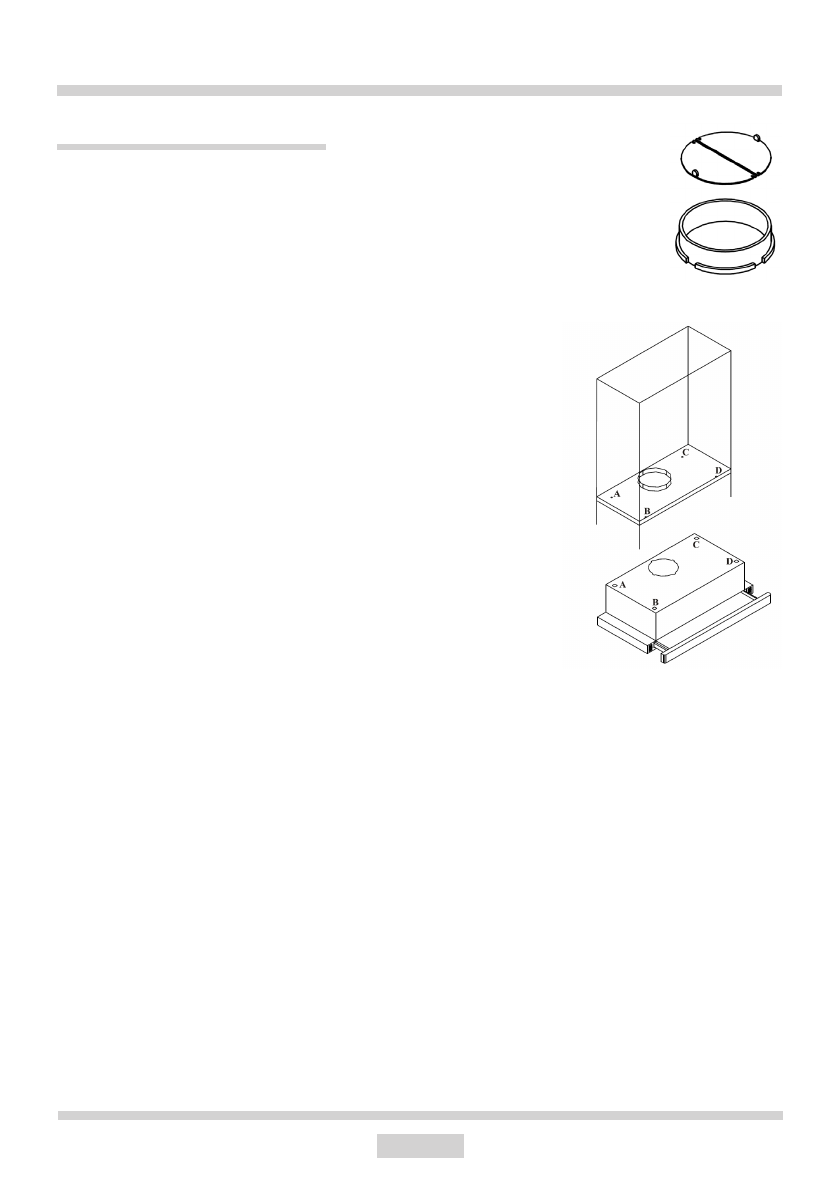

Рис.2

Рис.3
