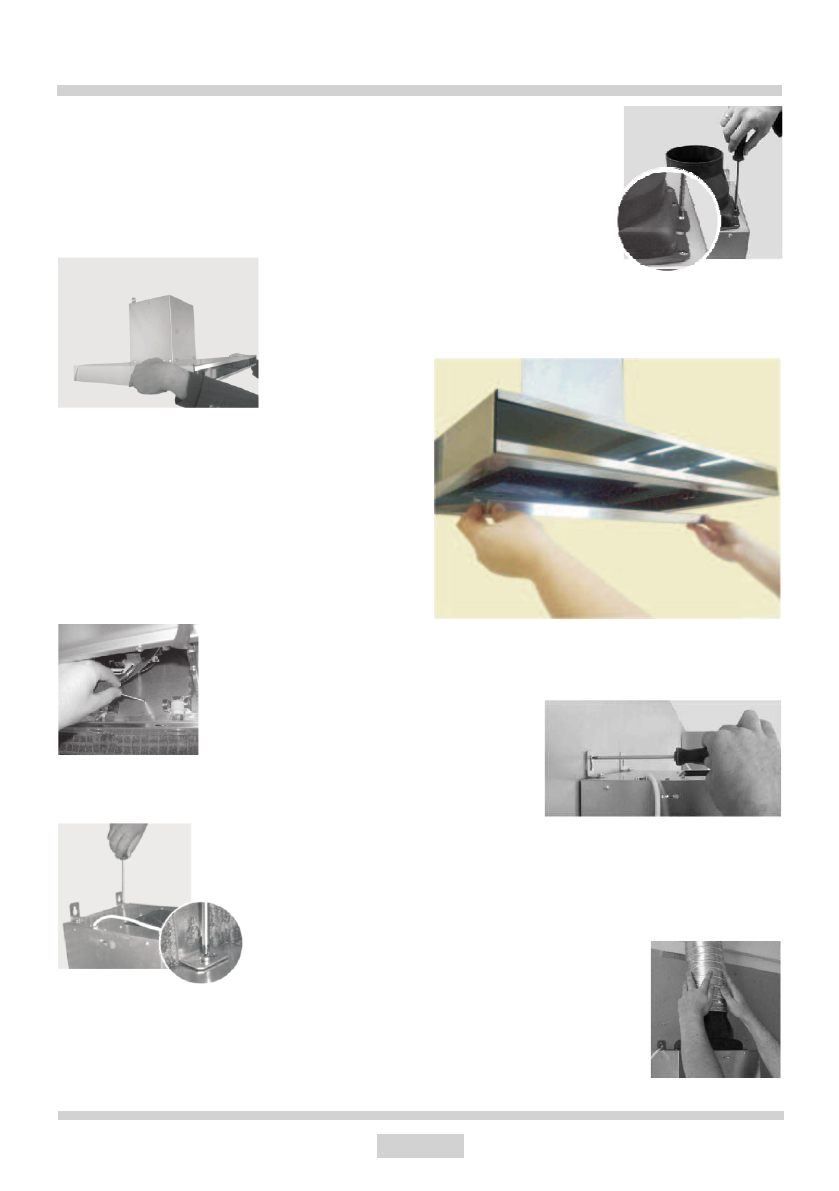

МОНТАЖ
D) Монтаж
Навесить вытяжку на стену (Рис. 9).
Рис. 11
Рис. 9
Рис. 12
Затянуть винты при помощи крестообразной отвертки
(Рис. 12).
Прикрепить пластиковый переходной фланец к верхней
части корпуса при помощи болтов 3.5x9.5 (Рис. 8). Если
предполагается, что вытяжка будет работать в режиме отвода
воздуха, то необходимо приобрести в магазине алюминиевый
рукав, один конец которого нужно надеть на переходной фланец
(см. пкт. E), а второй вывести в вентиляционное отверстие в
стене. Проверить герметичность обеих соединений.
Рис. 8
F) Монтаж воздухоотводной трубы
Надеть один конец воздуховода диаметром 150 мм
на переходной фланец (Рис. 14), а второй вывести в
вентиляционное отверстие.
Рис. 13
Рис. 14
В первую очередь нужно ввинтить винт в отверстие,
обозначенное буквой C (установочный винт) (Рис. 11).
Если вытяжка располагается на стене не совсем
ровно, нужно при помощи двух болтов отрегулировать
положение вытяжки по горизонтали (Рис. 13).
E) Ввинчивание установочного
винта „C” (см. шаблон- Рис. 4).
Для ввинчивания установочного винта
в передней части вытяжки, нужно
взяться руками за нижнюю панель
вытяжки и осторожно потянуть вниз.
Следует следить за тем, чтобы ее до
конца не отцепить (Рис. 10).
Рис. 10
