Монтаж кухонной вытяжки

a)

Разметить на стене вертикальную линию, обозначающую центр

кухонной плиты,

b)

Приложить к стене заранее подготовленный бумажный шаблон,

выравнивая его отмеченный центр по вертикальной линии на стене,

причем расстояние между отверстиями и поверхностью плиты

должна составлять мин. 980 мм. Предварительно выровнять по

горизонтали и разметить на стене места под монтажные отверстия,

c)

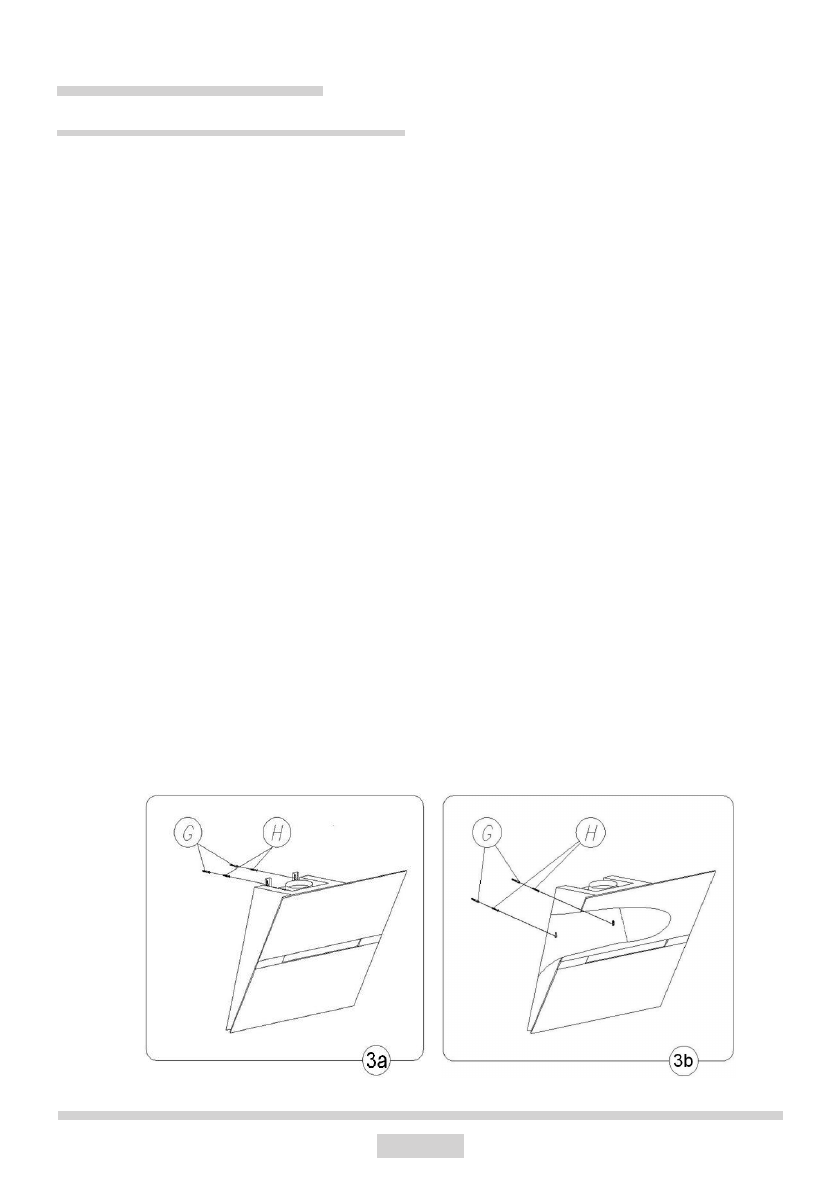

Просверлить размеченные отверстия с помощью сверла, диаметр

которого соответствует приложенным распорным колышкам (Рис. 3a

поз. G и H; Рис. 3b поз. G и H), забить колышки, а затем ввинтить

шурупы в стену,

d)

Если вытяжка будет работать в режиме отвода воздуха, то

необходимо вывести воздуховодную трубу в вентиляционную шахту,

e)

Если вытяжка будет работать в режиме рециркуляции воздуха,

то вместе с верхним держателем (Рис. 1 поз. E) необходимо

установить регулятор выдува воздуха (Рис. 1 поз. F), который будет

направлять отфильтрованный через угольный фильтр воздух на

боковые выходные решетки в верхнем маскировочном элементе

(Рис. 1 поз. C) и обратно в кухню,

f)

Прикрепить к стене на нужной высоте верхний держатель

маскировочного элемента (Рис. 1 поз. E),

g)

Установить на вытяжку оба маскировочных элемента (Рис. 1 поз. B и

C) и раздвинуть их на необходимую высоту,

h)

При помощи шурупов прикрепить верхний маскировочный элемент

(Рис. 1 поз. C) к верхнему держателю  (Рис. 1 поз. E),

i)

Подсоединить вытяжку к питающей электрической сети.
