6
Монтаж кухонной вытяжки
a) Zaznaczyć na ścianie pionową linię oznaczającą środek płyty kuchennej,
b) Do ściany przyłożyć uprzednio przygotowany, papierowy szablon, ustawić go symetrycz-
nie według linii środkowej, przy czym odległość między otworami a płytą grzejną powinna
wynosić min. 980 mm, wstępnie go wypoziomować, zaznaczyć na ścianie rozstaw otworów
montażowych,
c) Wywiercić zaznaczone na ścianie otwory używając wiertła o średnicy odpowiadającej
załączonym kołkom rozporowym (Rys. 3 poz. G i H), wbić kołki a następnie przykręcić
wkręty do ściany,
d) Jeżeli okap będzie pracował jako wyciąg, to należy zamontować odpowiedni przewód
odprowadzający powietrze do kanału wentylacyjnego,
e) Jeżeli okap będzie pracował jako pochłaniacz, to wraz z wieszakiem górnym (Rys. 1
poz. E) należy zamontować kierownicę powietrza (Rys. 1 poz. F), która będzie odfiltrowa-
ne przez filtr węglowy powietrze kierowała poprzez boczne kratki wylotowe maskownicy
górnej (Rys. 1 poz. C) z powrotem na kuchnię,
f) Na odpowiedniej wysokości zamontować wieszak górny maskownicy (Rys 1 poz. E),
g) Na zawieszony okap nałożyć obie teleskopowe maskownice (Rys. 1 poz. B i C) i rozsu-
nąć je do wymaganej wysokości,
h) Przymocować za pomocą wkrętów maskownicę górną (Rys. 1 poz. C) do wieszaka
górnego (Rys 1 poz. E)
i) Podłączyć okap do sieci elektrycznej.
МОНТАЖ
Для установки кухонной вытяжки необходимо выполнить следующее:
1. Отметить на заранее приготовленном бумажном
трафарете расстояния отверстий для крепления вытяжки.

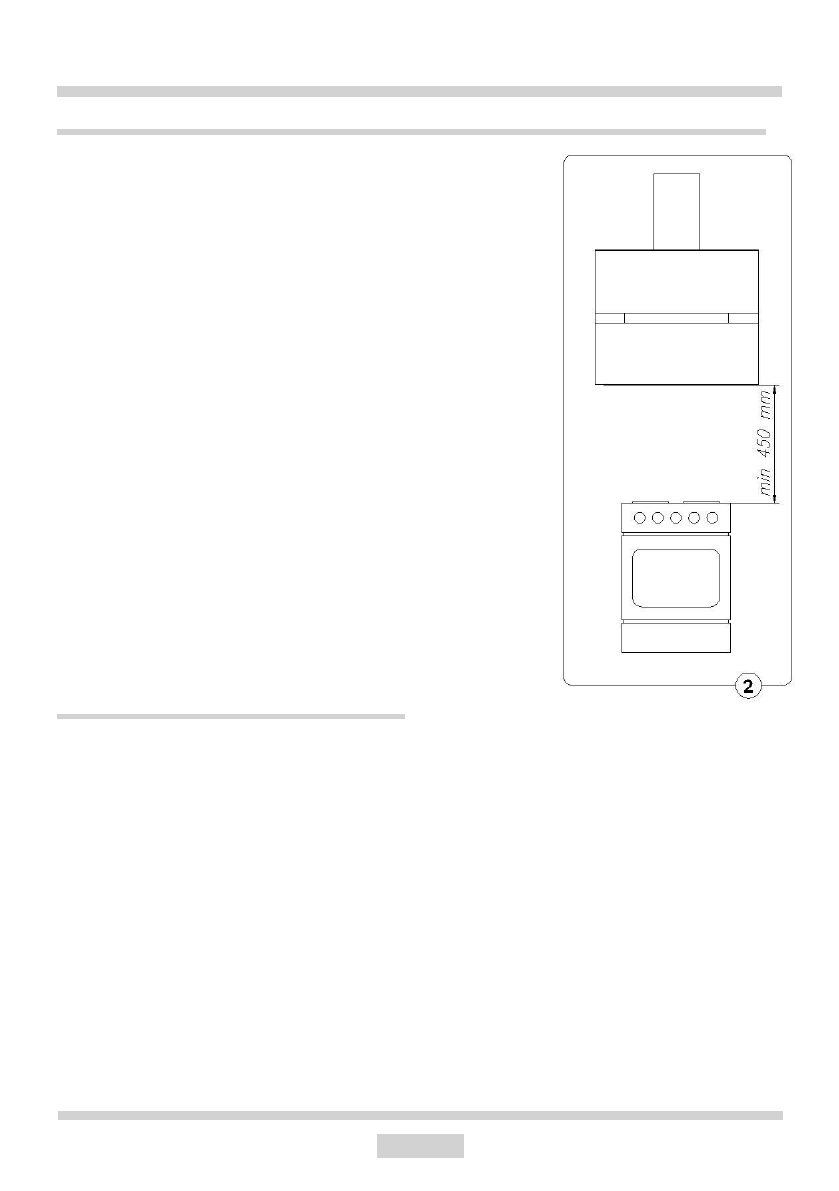

2. Отметить на стене места крепления с учетом
минимального необходимого расстояния от рабочей
поверхности плиты до вытяжки (рис. 2)
3. Просверлить отверстия в стене в соответствии с
диаметром дюбелей и вкрутить монтажные дюбели
(рис. 3 поз. G и H).
4. Подвесить корпус вытяжки (рис. 1 поз. A)
5. Подсоединить вытяжку к вентиляционному каналу.
6. Подключить вытяжку к сети электрического питания.
7. На соответствующей высоте установить верхний
держатель экрана (рис. 1 поз. E)
8. Установить телескопические экраны воздуховода
(рис. 1 поз. B и C)
