Монтаж настенного держателя
a)
Разметьте на стене вертикальную линию, обозначающую центр
кухонной плиты,
b)

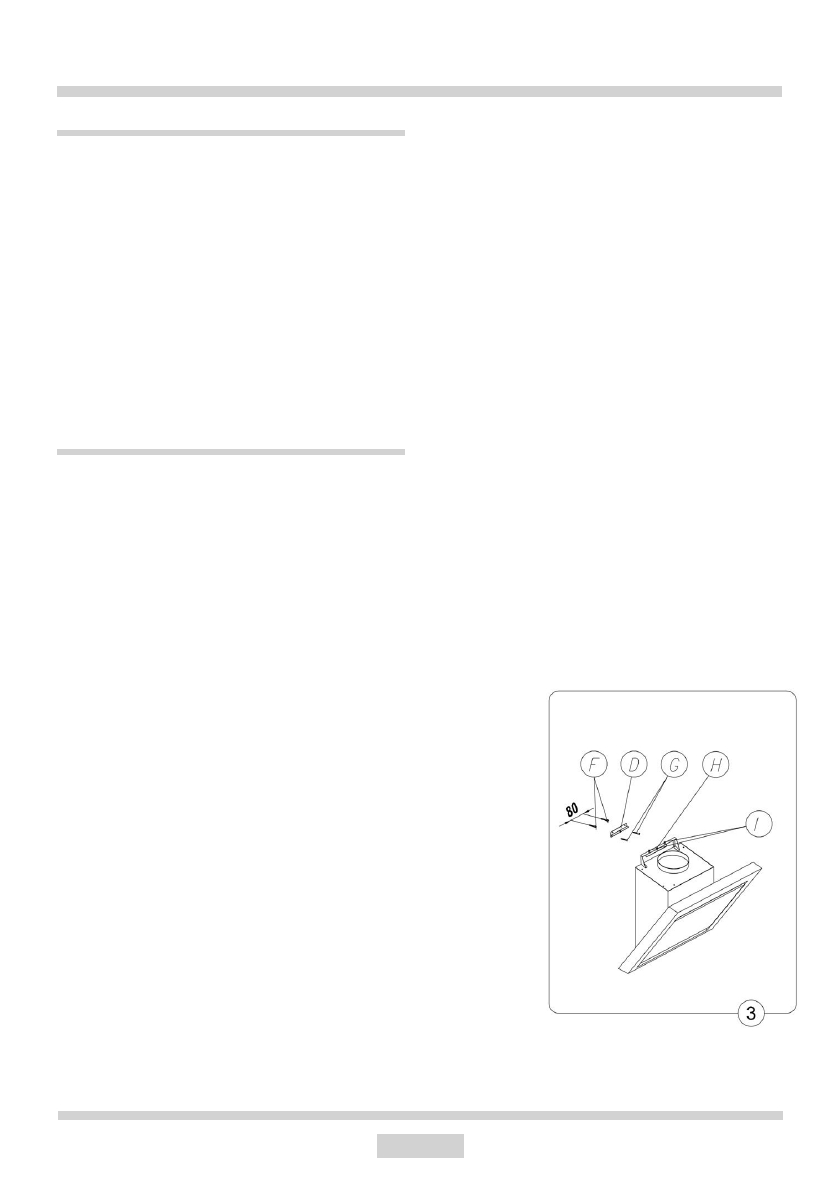

Приложите настенный держатель вытяжки к стене (рис.3 поз. D),
выравнивая его центр по вертикальной линии, причем расстояние
между отверстиями в держателе «D» и кухонной плитой должно
составлять мин. 1062 мм, затем выровняйте его положение по
горизонтали и разметьте на стене места под монтажные отверстия,
c)
Просверлите размеченные отверстия с помощью сверла, диаметр
которого соответствует приложенным распорным колышкам, забейте
в отверстие колышки и привинтите держатель к стене
(рис. 3 поз. D, F, G).
Монтаж кухонной вытяжки
a)
Навесьте корпус вытяжки на прикрепленный к стене держатель «D»
и предварительно выровняйте его положение при помощи шурупов
«I», затем затяните болт «H», чтобы вытяжка не сползала по
стене (см. рис. 3),
b)
Если это необходимо, подсоедините вытяжку к соответствующему
вентиляционному каналу,
c)
Установите оба элемента маскировочного экрана (рис. 1 поз. B и C),
d)
Раздвиньте верхний маскировочный элемент (рис.1 поз. C) до нужной
высоты и разметьте на стене его максимальный размер по центру,
затем снимите маскировочный экран,
e)
На расстоянии 120 мм от обозначенной
максимально высокой точки приложите
к вертикальной линии держатель верхнего
элемента маскировочного экрана
(рис. 1 поз. E), разметьте на стене места
под отверстия для распорных колышков
и прикрепите его к стене. В случае
необходимости вместе с держателем
установите регулятор выдува воздуха
(рис. 1 поз. D), используя для этого те же
самые монтажные шурупы,
f)
Снова установите элементы
маскировочного экрана и при помощи
соответствующих шурупов прикрепите их
к верхнему держателю и корпусу вытяжки,
g)
Подсоедините вытяжку к электрической сети.
Технические данные
