Монтаж настенного держателя

a)

Разметьте на стене вертикальную линию, обозначающую центр

кухонной плиты,

b)

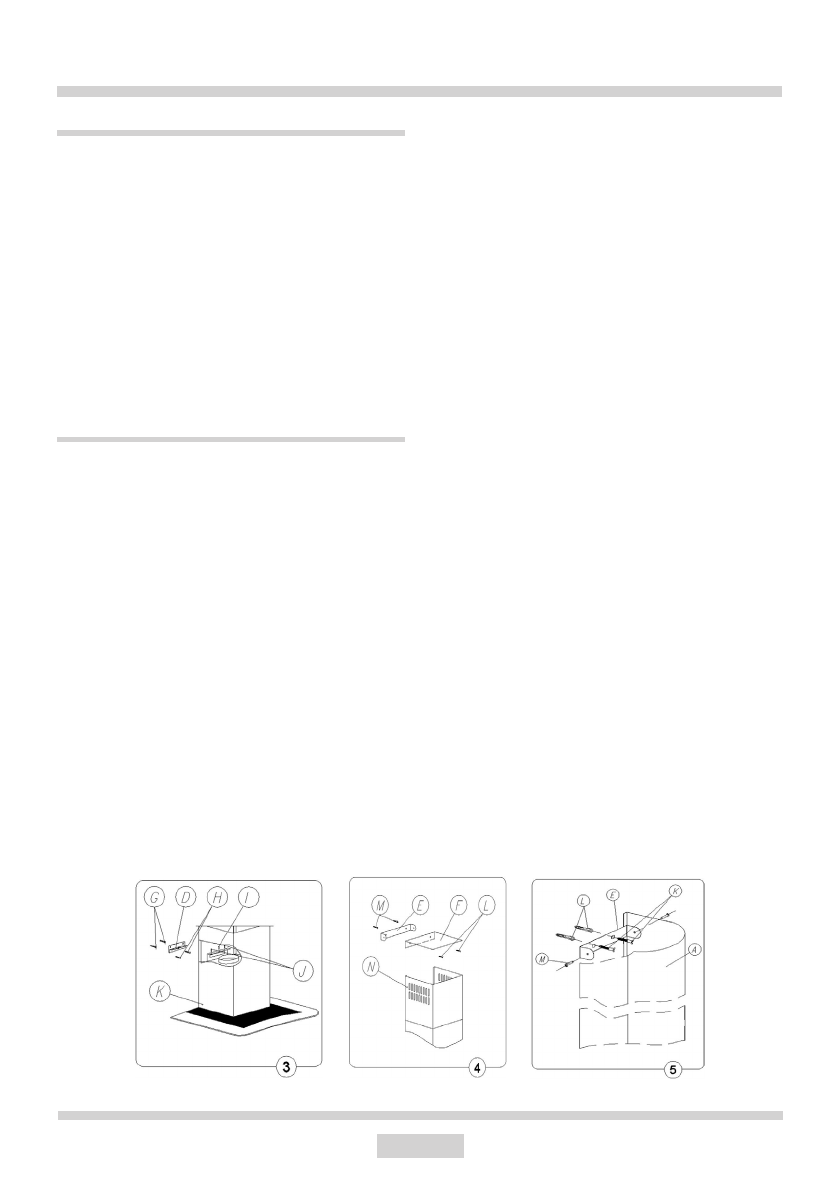

Приложите настенный держатель вытяжки к стене (рис.3 поз. D),

выравнивая его центр по вертикальной линии, причем расстояние

между отверстиями в держателе ‘‘D’’ и кухонной плитой должно

составлять мин. 970 мм, затем выровняйте его положение по

горизонтали и разметьте на стене места под монтажные отверстия,

c)

Просверлите размеченные отверстия с помощью  сверла, диаметр

которого соответствует приложенным распорным колышкам, забейте

в отверстие колышки и привинтите держатель к стене.

Монтаж кухонной вытяжки

a)

Навесьте корпус вытяжки на прикрепленный к стене держатель ‘‘D’’ и

предварительно выровняйте его положение при помощи шурупов ‘‘J’’, затем

затяните болт ‘‘I’’, чтобы вытяжка не сползала по стене (см. рис. 3),

b)

Если это необходимо, подсоедините вытяжку к соответствующему

вентиляционному каналу,

c)

Установите оба элемента маскировочного экрана (рис. 1 поз. A и B),

d)

Раздвиньте верхний маскировочный элемент (рис.4 поз. N) до нужной

высоты и разметьте на стене его максимальный размер по центру, затем

снимите маскировочный экран,

e)

На расстоянии 65 мм от обозначенной максимально высокой точки

приложите к вертикальной линии держатель верхнего элемента

маскировочного экрана (рис. 4 поз. E), разметьте на стене места

под отверстия для распорных колышков и прикрепите его к стене. В случае

необходимости вместе с держателем установите регулятор выдува воздуха

(рис. 4 поз. F), используя для этого те же самые монтажные шурупы,

f)

Снова установите элементы маскировочного экрана и при помощи

соответствующих шурупов прикрепите их к верхнему держателю и корпусу

вытяжки,

g)

Подсоедините вытяжку к электрической сети.
