8
Для установки кухонной вытяжки необходимо
выполнить следующее:
1.
На соответствующей высоте отметить и вывертить
отверстия для монтажа вытяжки.
2.
Подвесить корпус вытяжки (рис.1 позиция В)
3.
Подключить вытяжку к вентиляционному проводу
(вариант выбора)
4.
Подключить вытяжку к электросети
5.
На соответствующей высоте закрепить подвеску
маскирующей верхней поверхности
(рис. 1 позиция Е) и направитель воздуха
(вариант выбора)
6.
Прикрепить нижнюю и верхнюю маскирующую
поверхность (рис. 1 позиция D) к подвеске
(рис. 1 поз. Е)
Монтаж вытяжки к стене (подробности)
а)
Наметить на стене горизонтальную линию, обозначающую середину
кухонной плиты
б)

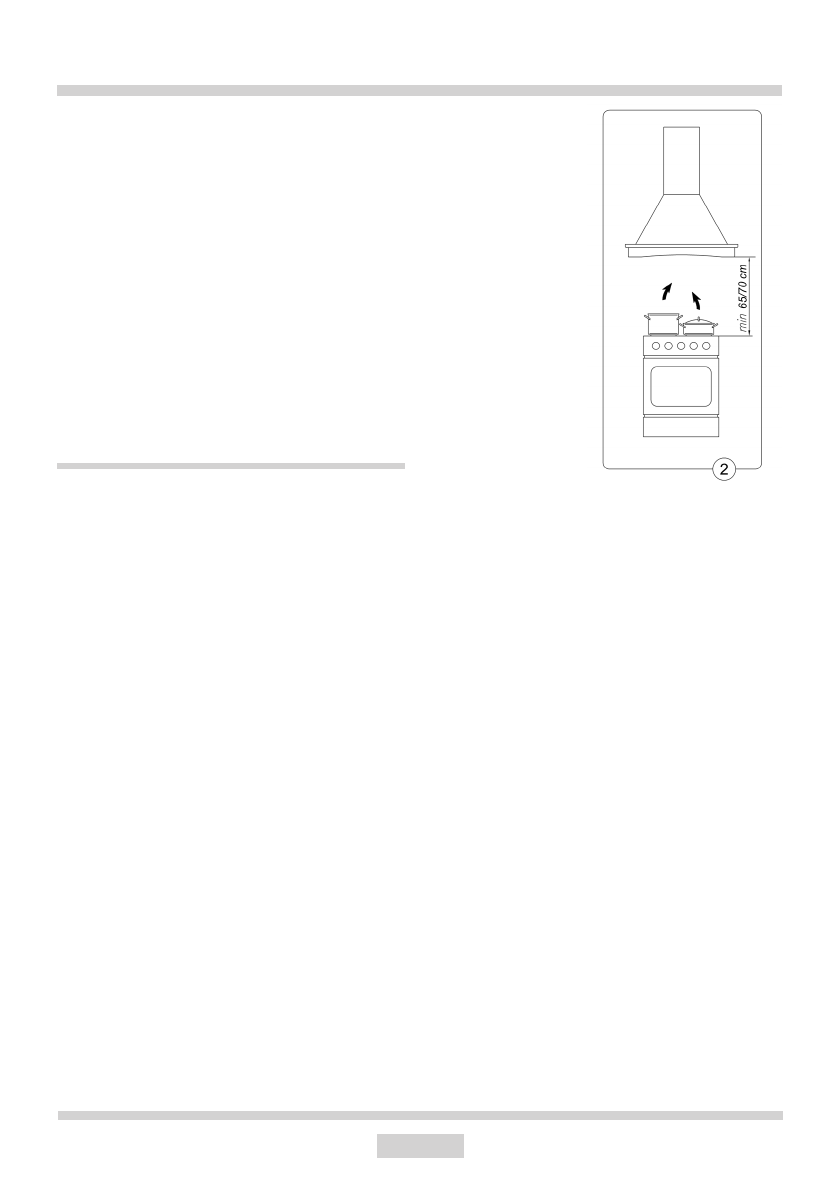

к стене приложить корпус вытяжки (рис. 1 позиция В), установить его
симметрично по средней линии, принять во внимание, что расстояние между
отверстиями корпуса и нагревательной плитой должны быть не менее чем
1060 мм, предварительно вырегулировать по уровню, наметить на стене
расстояне между монтажными отверстиями
в)
просверлить намеченные на стене отверстия, применяя сверло
соответствующего диаметра по отношению к дюбелям из приложенного
комплекта, вмонтировать дюбеля
г)
На вмонтированные дюбеля повесить корпус вытяжки (рис.3) и докрутить
крепёжные винты корпуса
д)
предварительно наложить обе маскирующие поверхности (рис. 4) и
раздвинуть до необходимой высоты, обозначить их максимальное
расстояние раздвижки на средней линии, затем, снять маскировочные
поверхности (рис. 5)
е)
над обозначенным наивысшим пунктом приложить к средней линии подвеску
верхней маскирующей поверхности (рис. 1 уровень Е), отметить на стене
расстояние монтажных отверстий и замонтировать её с помощью дюбелей
(рис.6). Если вытяжка будет работать в функции поглощения, дополнительно
с подвеской следует прикрепить направитель воздуха (рис. 1 позиция F),
совмещая отверстия обеих частей и производя одновременный крепёж.
ё)
Снова наложить обе маскировочные поверхности и с помощью винтов
прикрепить маскировочную нижнюю поверхность (рис. 1 позиция С) к
верхней деревянной панели корпуса вытяжки (рис.6)
ж)
Если вытяжка будет работать в вытяжной функции, следует установить
соответствующий провод, который направляет воздух в вентиляционный
канал
з)
Укрепить маскировочную верхнюю поверхность (рис. 1 позиция D) к
подвеске (рис. 1 позиция Е) с помощью боковых винтов (рис. 6 позиция H)
и)
Подключить вытяжку к электросети.
МОНТАЖ
