6
2.

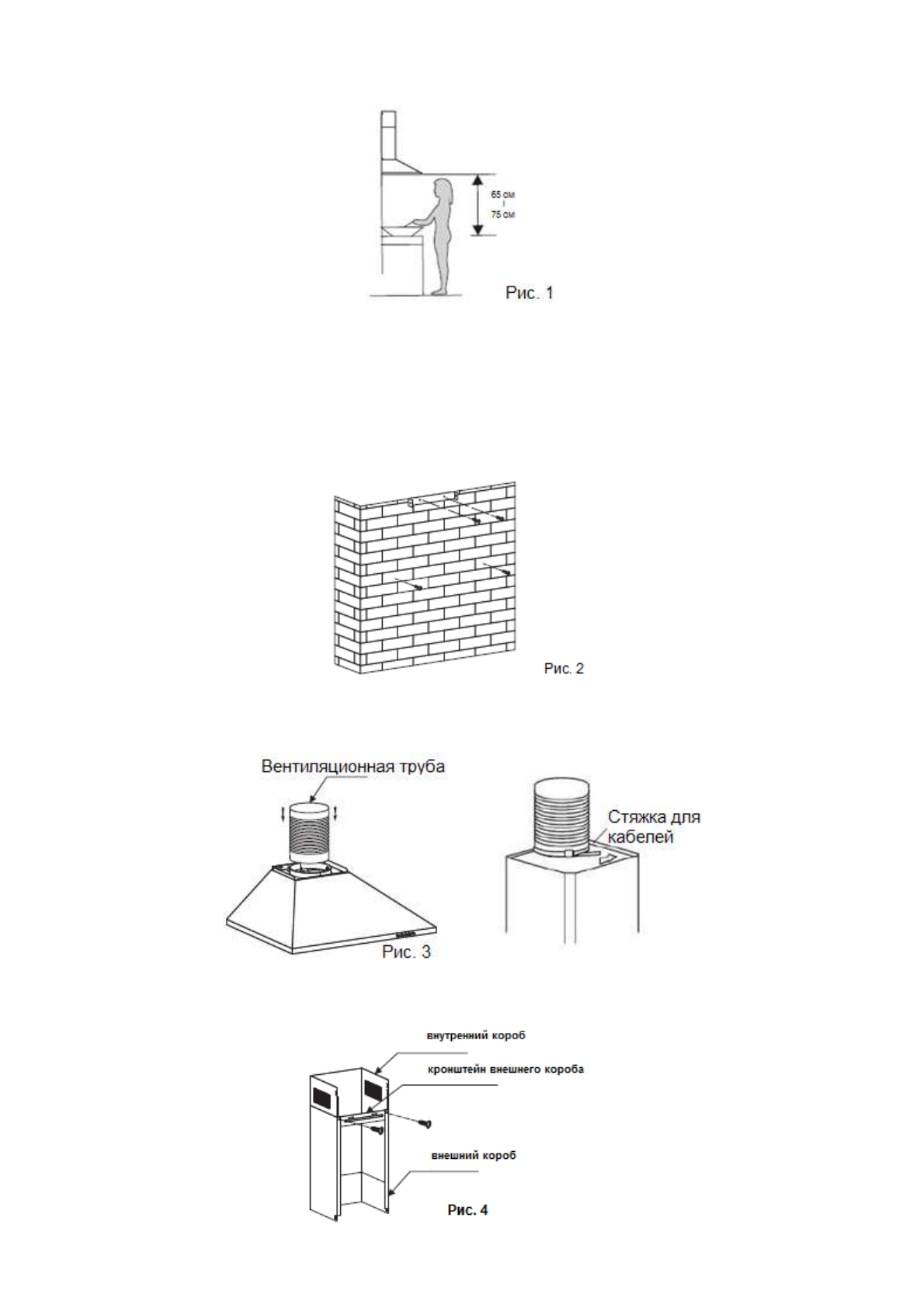

Для достижения наилучшей производительности вытяжка должна располагаться на расстоянии
65~75 см над варочной поверхностью.
3.
Определите высоту установки. Просверлите 5 отверстий диаметром 8 мм в нужных местах для
крепления крюка и кронштейна внутреннего короба, следите чтобы они были выровнены в гори-
зонтальной плоскости. Место крепления кронштейна внутреннего короба — положение вытяжной
трубы. См. рис. 2.
4.
С помощью 3 винтов (4 мм х 40 мм) и дюбелей (входят в комплект) закрепите крюк на стене. Затем
с помощью 2 винтов ST4*40мм зафиксируйте кронштейн внутреннего короба. См. рис. 2.
5.
Установите вентиляционную трубу на выпускном отверстии и закрепите с помощью стяжки для ка-
белей. См. рис. 3.
6.
Зафиксируйте кронштейн внешнего короба на своем месте и убедитесь, что внутренний короб
можно легко отрегулировать по высоте. См. рис. 4.
