МОНТАЖ (ОТВОД ВОДУХА НА УЛИЦУ)

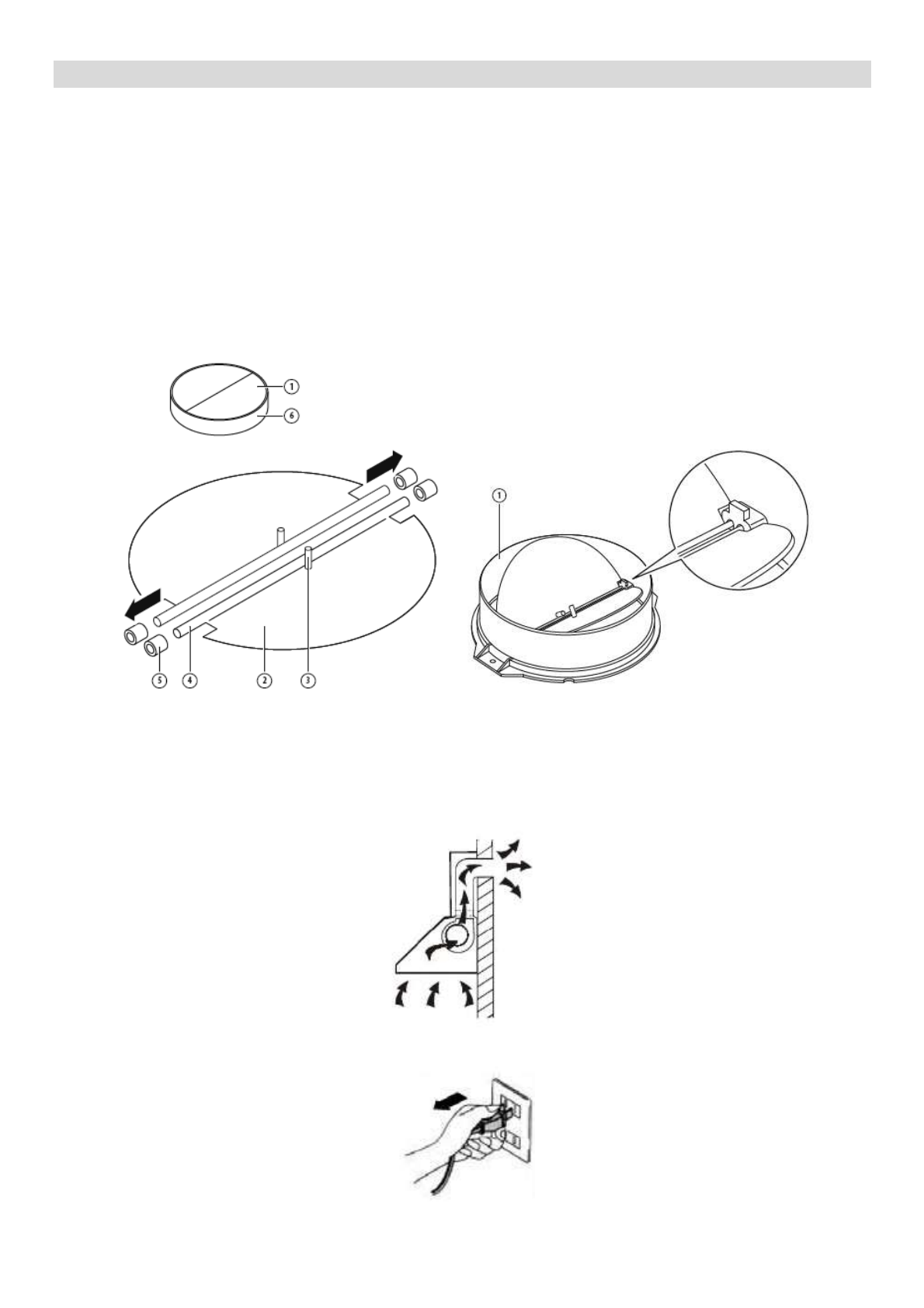

МОНТАЖ V-ОБРАЗНОГО КЛАПАНА
Если прибор не оснащен собранным V -образным клапаном, установите обе детали -половины на свои
места в корпусе. На рисунках приведен пример, как производить монтаж V-образного клапана. Вы-
пускное отверстие может не совпадать с тем, что изображено на рисунке, в зависимости от модели и
модификации.
Чтобы установить V-образный клапан необходимо:
•
Установить детали-половины 2 на свои места в корпусе 6
•
штырь 3 должен находиться сверху;
•
вставить стержень 4 в отверстия 5 на корпусе;
•
повторить данные шаги для второй половины
МОНТАЖ
При наличии вентиляционного отверстия, выходящего наружу, вытяжка может быть подсоединена,
как показано на рисунке ниже, с помощью вентил яционного канала (эмалированной, алюминиевой,
гибкой трубы или из негорючего материала с внутренним диаметром 150 мм).
1.
Перед проведением монтажа отключите прибор и выньте вилку из розетки.
