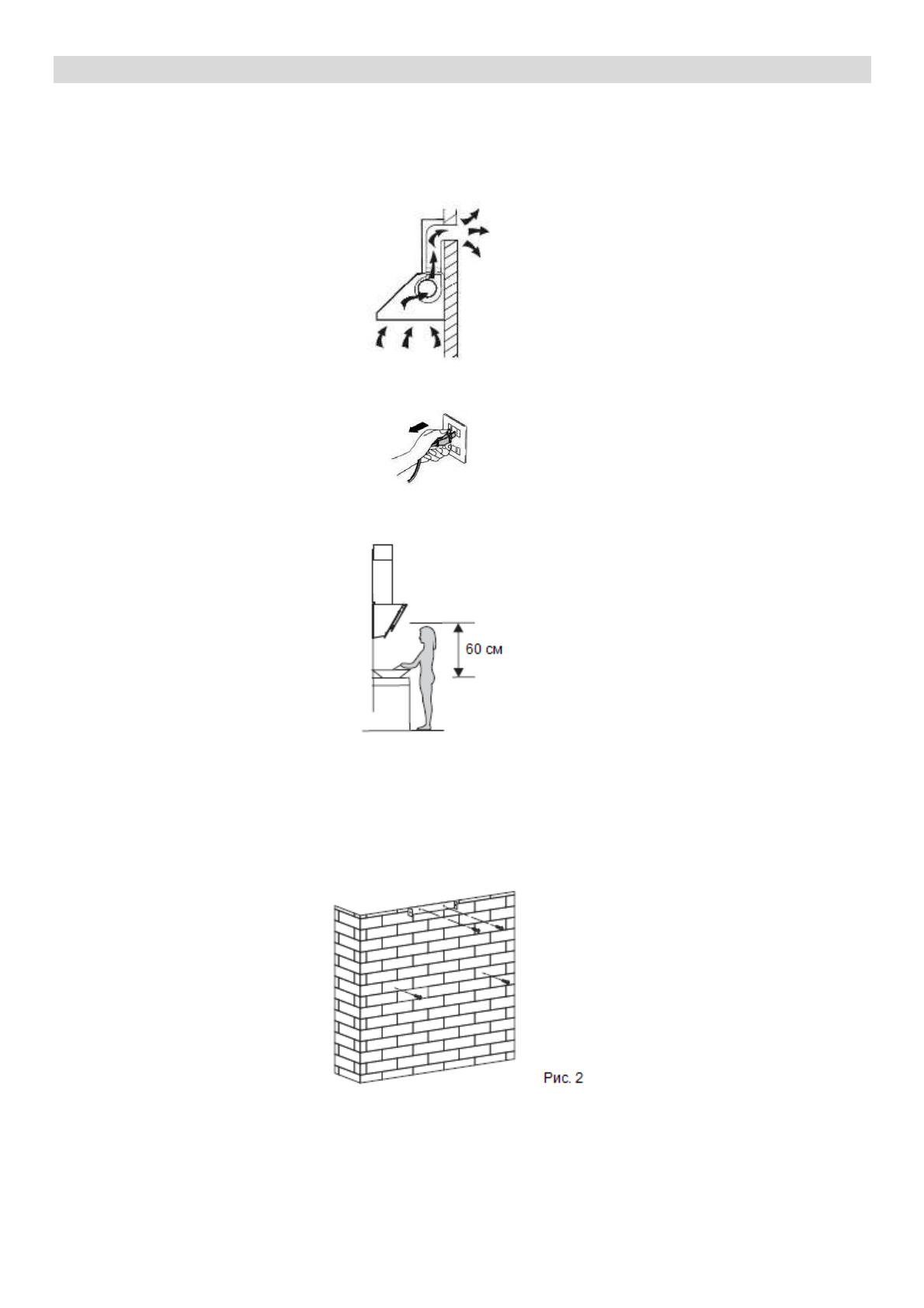

Монтаж (отвод воздуха на улицу)
При наличии вентиляционного отверстия, выходящего наружу, вытяжка может быть подсоединена,
как показано на рисунке ниже, с помощью вентиляционного канала (эмалированной, алюминиевой,
гибкой трубы или из негорючего материала с внутренним диаметром 150 мм).
1.
Перед проведением монтажа отключите прибор и выньте вилку из розетки.
2.
Для достижения наилучшей производительности вытяжка должна располагаться на
расстоянии 60 см над варочной поверхностью.
3.
После определения нужной высоты расположения вытяжки, отмерьте местоположение отверстий
для крепления прибора и кронштейна внутреннего воздуховода. Просверлите 4 отверстия Ø 8: 2
для крепления кронштейна внутреннего короба и 2 отверстия для крепления корпу са. Следите,
чтобы прибор был выровнен в горизонтальной плоскости. Место крепления кронштейна внутрен-
него
короба - самая высокая точка вытяжки. См. рис. 2.
4.
С помощью дюбелей закрутите 4 х 30 мм винта в стену, затем с помощью двух винтов 4 мм х 40
мм закрепите кронштейн внутреннего короба на стене. См. рис. 2.
