screws

(4)

.

•   Open  the  vapour  scheme  and  remove  the  grease  filters

(see relevant paragraph).

•   Hang the hood

(5)

, regulate the position

(6-7)

and fasten

it securely with one screw and washer

(8)

.

•

Carry  out  electrical  connections

(9)

,  but  leave  the  hood

disconnected from the general electrical main panel.

•   Install  the  flange  supplied  on  the  exit  hole  of  the  hood

(10)

.

•

Carry out the connection of one tube (

11

– tube  and ties

for fastening not included, they need to be bought) for the
fume  discharge  to  the  connection  ring  placed  on  top  of
the extractor motor unit.

The other end of the tube should be connected to a fume
expulsion device towards the outside, in case the hood is
used in extractor version.

In  case  you  want  to  use  the  hood  in  filtering  version,
fasten the deflector

F

to the support bracket, and connect

the  other  side  of  the  tube  to  the  connection  ring  placed
on the deflector

(12)

.

Apply  the  chimneys  and  fasten  them  on  with two  screws
(

13a

)  to  the  chimney  support  bracket

„G“

  (

13b

).  and

make  the  lower  part  of  the  chimney  slide  into  the  suited
part on top of the chimney.

•   Mount the grease filters and close the vapour scheme.


Warning!

If the hood has to be used in extractor version,

remove,  if  supplied,  the  carbon  filter  and  the  fastening
wand  (placed  on  the  back  of  the  grease  filters  –  see
relative paragraph).

If the hood has to be used in filtering version, make sure
that  the  carbon  filter  is  already  mounted  on  the  back  of
the  grease  filter,  or  in case  it’s  missing,  buy  it  and  install
it.

Description of the hood

Fig. 1
1.

Control panel

2.

 Grease filter

3.

 Grease filter release handle

4.

 Halogen lamp

5.

 Vapour screen

6.

 Telescopic chimney

7.

 Air outlet (used for filter version only)

Operation

Use  the  high  suction  speed  in  cases  of  concentrated  kitchen
vapours.    It  is  recommended  that  the  cooker  hood  suction  is
switched  on  for  5  minutes  prior  to  cooking  and  to  leave  in
operation  during  cooking  and  for  another  15  minutes
approximately after terminating cooking.

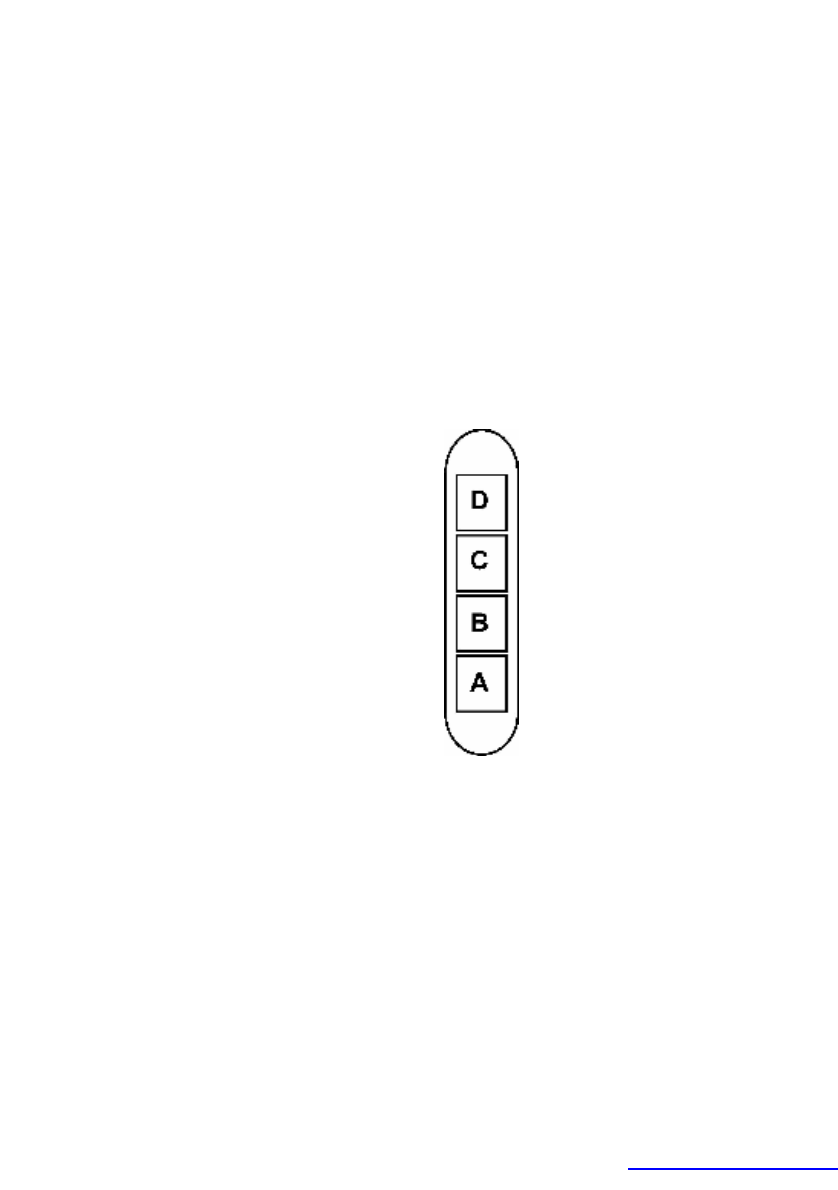

Model with switch-board having 4 push-buttons


A.

on/off light switch.

B.

on/off  aspiration  switch  and  minimum
power selection

B+C.

medium  power  selection  aspiration
switch

B+D.

maximum  power  selection  aspiration
switch

Maintenance

Before  performing  any  maintenance  operation,  isolate  the
hood  from  the  electrical  supply  by  switching  off  at  the
connector and removing the connector fuse.
Or  if  the  appliance  has  been  connected  through  a  plug  and
socket, then the plug must be removed from the socket.

Cleaning

The cooker hood should be cleaned regularly (at least with the
same  frequency  with  which  you  carry  out  maintenance  of  the
fat  filters)  internally  and  externally.    Clean  using  the  cloth
dampened  with  neutral  liquid  detergent.  Do  not  use  abrasive
products.

DO NOT USE ALCOHOL!

Steam screen

The  steam  screen  must  always  be  left  closed  and
opened  only  for  maintenance  (e.g.  cleaning  or  changing
filters).
