4601.00.0.000 РЭ

6

ВНИМАНИЕ!

МиНиМАЛьНОе  РАССТОяНие  МежДУ  ПЛОСКОСТью

УСТАНОВКи ПОСУДы НА ПЛиТУ (НАГРеВАТеЛьНОй ПОВеРХНОСТью)  и

ВОзДУХООЧиСТиТеЛеМ ДОЛжНО БыТь 75 см

.

6.1  Выбрать расстояние между нагревательной поверхностью плиты и воздухоочистителем

(750 мм минимум). Прибавив 43 мм  (см. рис. 1), Вы определите нижний уровень для

навешивания шкафчика.

6.2  Воздухоочиститель рассчитан для монтажа в шкафчик глубиной 300 мм. При этом

лицевая поверхность шкафчика и панель воздухоочистителя будут находиться в одной

плоскости. При большей глубине шкафчика  (до 350 мм), Вы можете отрегулировать

ход выдвижной панели так, чтобы в закрытом состоянии она была на одном уровне с

лицевой поверхностью шкафчика. Для этого установите упор (рис. 3) и отрегулируйте

его  вылет  (рис.  4).  если  глубина  Вашего  шкафчика  больше  350  мм,  то  при  его

изготовлении необходимо закрыть пространство за воздухоочистителем мебельной

панелью.

6.3  шкафчик  для  встраивания  воздухоочистителя  должен  иметь  полость  с  вырезом  в

верхней панели (рис. 5).

6.4  Предусмотрено два варианта крепления воздухоочистителя:

а) К стене (стена должна быть ровной)

-  Приставьте к стене, в месте предполагаемого размещения, корпус воздухоочистителя

со снятыми фильтрами. По его задней стенке отметьте на стене центры четырех

крепежных  отверстий.  Просверлите  по  разметке  четыре  отверстия  диаметром,

соответствующим размеру дюбеля, на глубину не менее 50 мм.

- Проведите через вырез в верхней панели шкафчика сетевой шнур и выводную трубу

(диаметр 150 мм). Трубу подсоедините к фланцу воздухоочистителя.

- зафиксируйте воздухоочиститель

б) К шкафчику:

- Вставьте воздухоочиститель со снятыми фильтрами в полость шкафчика и изнутри

разметьте  четыре  крепежных  отверстия  по  верхнему  своду  воздухоочистителя

(рис.4).

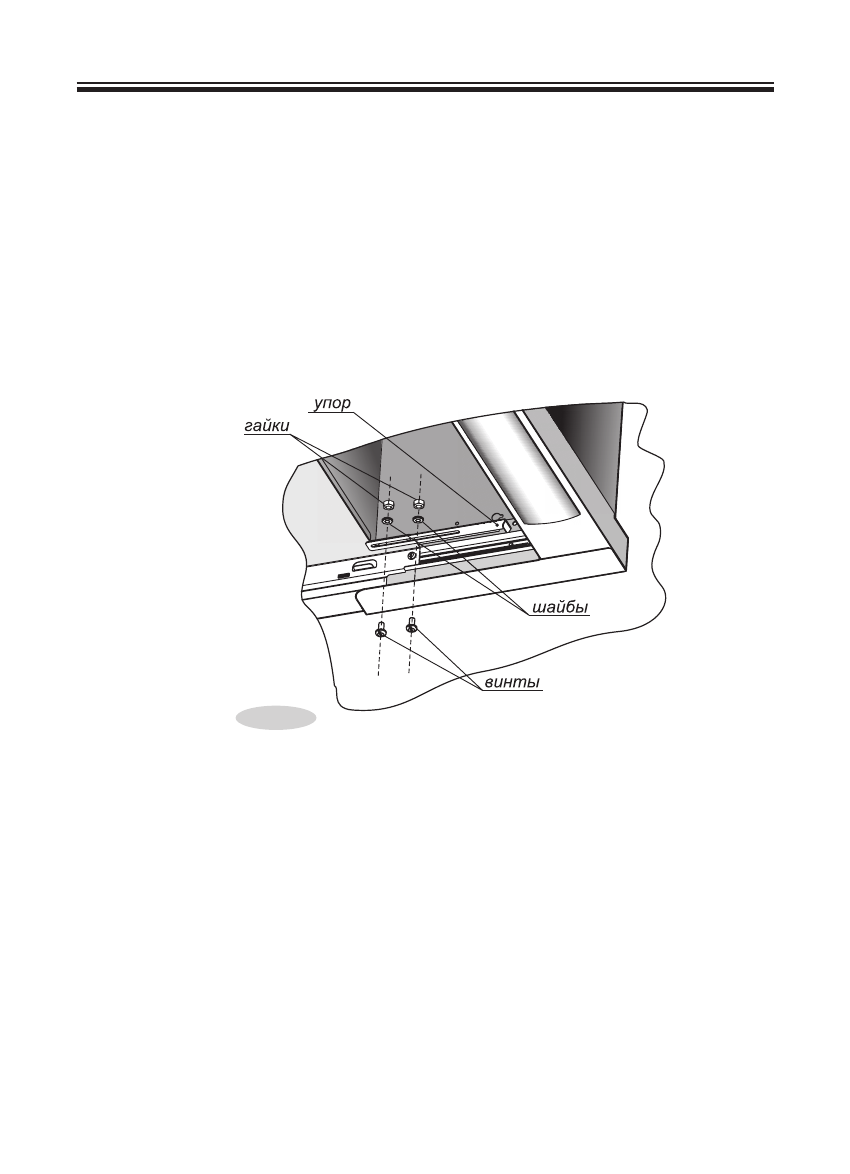

Рис. 3

6    ПОДГОТОВКА К РАБОТЕ (крепление к стене)
