6

3603.00.0.000 РЭ

ВНИМАНИЕ!

МиНиМАЛЬНОе  РАССТОяНие  МежД У  ПЛО СКО СТЬЮ

УСТАНОВКи  ПОСУДЫ  НА  ПЛиТУ  (НАГРеВАТеЛЬНОЙ  ПОВеРХНОСТЬЮ)

и  ВОзДУХООЧиСТиТеЛеМ  ДОЛжНО  БЫТЬ  65  см.  ВОзДУХООЧиСТиТеЛЬ

КРеПиТЬ НА РОВНУЮ ПОВеРХНОСТЬ (РиС.4).

6.1  Определите  расстояние

между  нагревательной

поверхно стью  плиты

и  воздухоочистителем

и   от м е т ьт е   н а   с т е н е

н и ж н и й   г а б а р и т

воздухоочистителя.

6.2  Определите  на  стене

р а с п о л о ж е н и е

центральной  линии  и

проведите ее при помощи

отвеса или строительного

уровня.

6.3  С  учетом  установочной

высоты  и  центральной

л и н и и   р а з м е т ьт е   н а

стене  отверстия  (А  и  Б)

(рис.4).

6.4  Просверлите  отверстия

диаметром  8  мм:  А  на

гл уб и н у   7 0   м м ,   Б   н а

глубину 50 мм, рис.4.

6.5  В  отверстия    вставьте

дюбели согласно рис.4. и

по отверстиям А заверните

не  до  упора  два  шурупа,

н а   кото р ы е   н а в е с ьт е

воздухоочиститель  со

снятыми фильтрами.

6.6  з а ф и к с и р у й т е

в о з д у х о о ч и с т и т е л ь ,

з а в е р н у в   д о   у п о р а

шурупы для навешивания

и фиксирующие шурупы

(по отверстиям Б).

6.7  В с т а в ь т е   в е р х н ю ю

декоративную  трубу  в

нижнюю  и  установите

о бе   т руб ы   н а   ко р п у с

в о з д у х о о ч и с т и т е л я .

зафиксируйте  нижнюю

трубу на корпусе винтами

с а м о н а р е з а ю щ и м и ,

завернув  их  согласно

рисунка 4.

6    ПОДГОТОВКА К РАБОТЕ (крепление к стене)

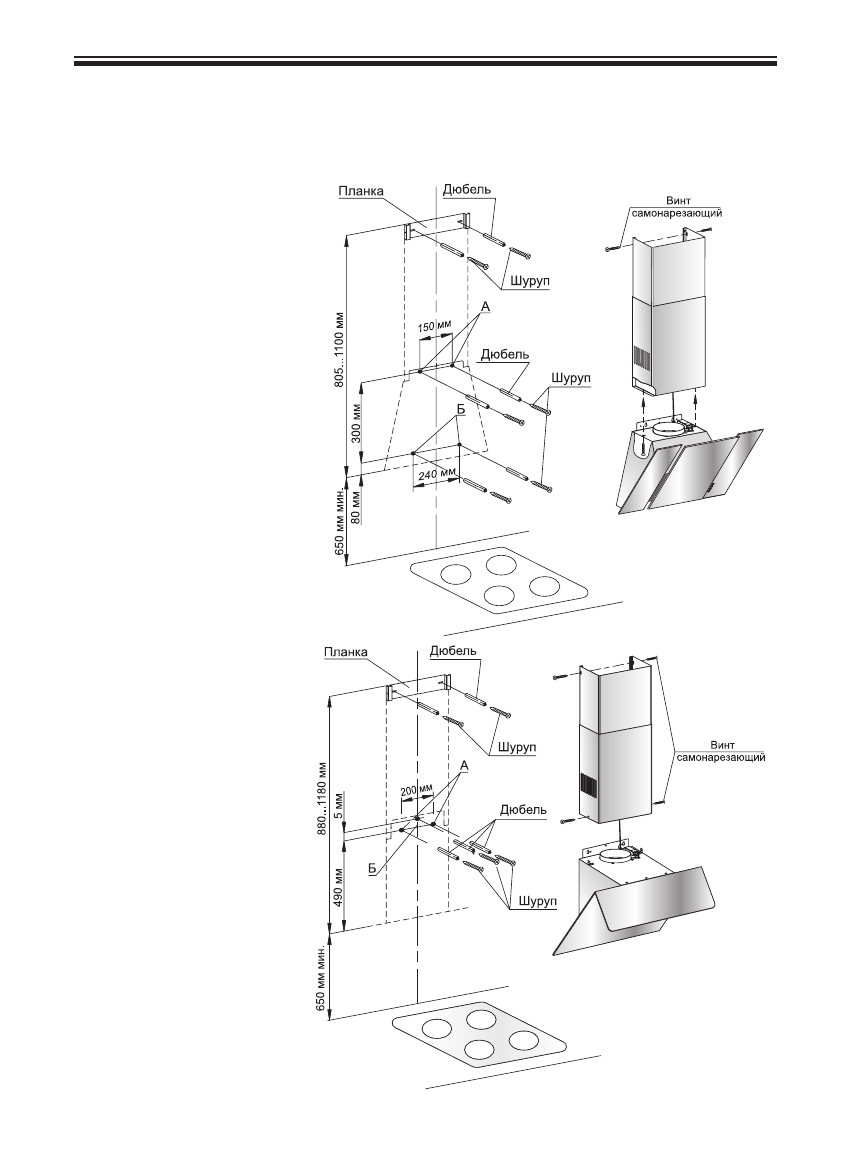

Рис. 4

б) ВО 3604

а) ВО 3603

    ВО 3603-01
