7

3603.00.0.000 РЭ

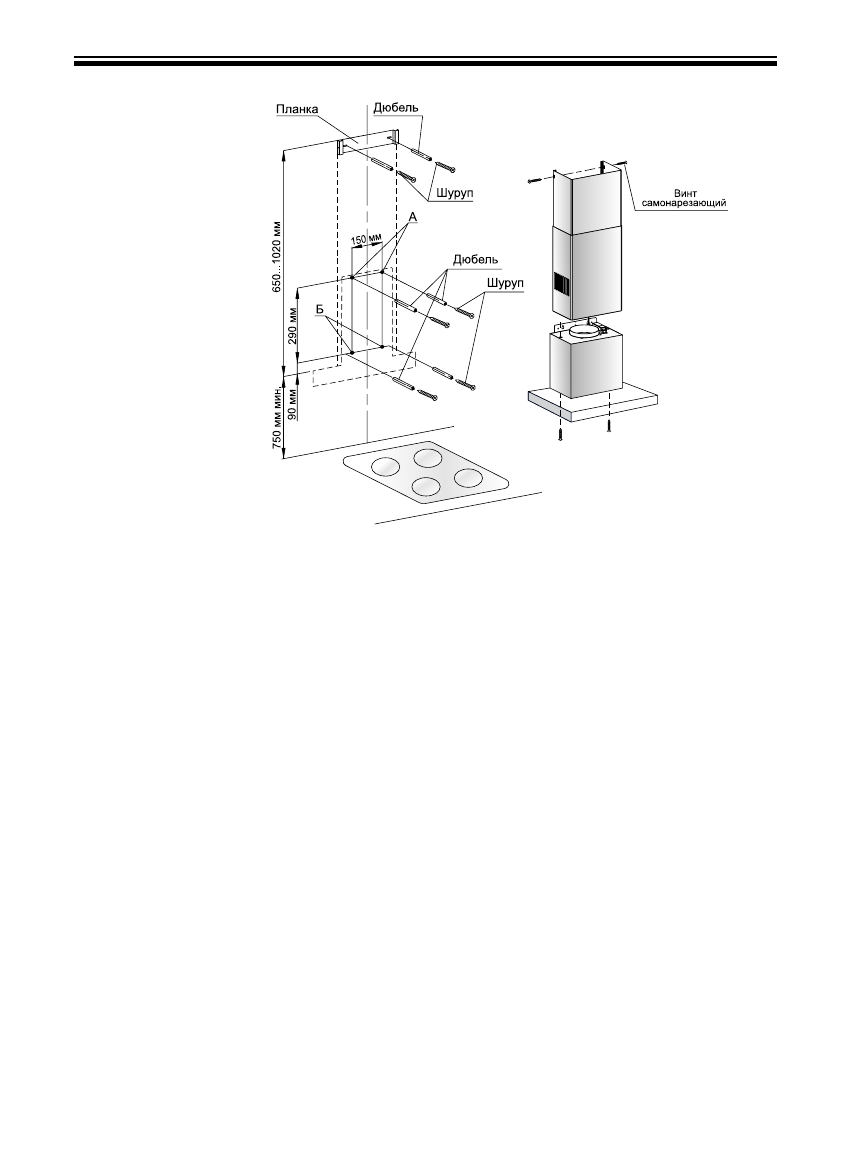

Рис. 4 в)

ВО 3606

6.8  Выдвиньте верхнюю трубу и отметьте на стене верхнюю кромку ее предполагаемого

размещения.  Задвиньте  верхнюю  трубу  в  нижнюю.  Приложите  к  стене  планку,

совместив верхнюю кромку с отметкой. Разметьте отверстия и зафиксируйте планку

двумя шурупами.

6.9  Поднимите  верхнюю  трубу  и  закрепите  ее  к  планке  через  отверстия  в  боковых

плоскостях двумя самонарезающими винтами.

В Н И М А Н И Е !

  Д Л Я   П Р Е Д О Т В РА Щ Е Н И Я   Ц А РА П И Н   Н А   Л И Ц Е В Ы Х

ПОВЕРХНО СТЯХ  ВЕРХНЕЙ  ТРУБЫ  (ПРИ  РАБОТАХ  ПО  П.П.  6.7  -  6.9)

РЕКОМЕНДУЕТСЯ  ИСПОЛЬЗОВАТЬ  ПРОЛОЖЕННУЮ  МЕЖДУ  ТРУБАМИ

ПОЛИЭТИЛЕНОВУЮ ПЛЕНКУ

6.10  Перед установкой металлических фильтров удалите с рамок защитную пленку.

6.11  Исходное положение кнопок блока управления - выкл.
