7

6.5   В отверстия вставьте дюбели согласно рис. 3 и по отверстиям А заверните не до упора

два шурупа, на которые навесьте воздухоочиститель со снятыми фильтром металличе-

ским (крышкой).

6.6   Зафиксируйте воздухоочиститель, завернув до упора шурупы для навешивания и фик-

сирующие шурупы (в отверстиях Б).

6.7  Также предусмотрен вариант крепления воздухоочистителя к навесному шкафу через

крепежные отверстия, расположенные на верхней стенке воздухоочистителя. Разметьте

и просверлите отверстия В диаметром 6 мм в дне шкафчика согласно рис. 4, подготовьте

проем. При эксплуатации в рециркуляционном режиме проем под фланец не выполнять.

Зафиксируйте воздухоочиститель к шкафчику четырьмя винтами и гайками М5 (в ком-

плект поставки не входят приобретаются отдельно).

6.8

ДЛЯ РАБОТЫ В РЕЦИРКУЛЯЦИОННОМ РЕЖИМЕ

совместите флажок регуля-

тора потока воздуха (см. рис. 1) с рисунком "   " на воздуховоде воздухоочистителя. При

данном режиме работы отверстие на верхней поверхности воздухоочистителя должно

быть закрыто заглушкой (рис. 2).

Для установки фильтра угольного кассетного, оденьте его на фиксирующие элементы в

центре вентилятора и поверните по часовой стрелке до упора (рис. 1). Демонтаж про-

изводится в обратном порядке.

ДЛЯ  РАБОТЫ  В  ВЫТЯЖНОМ  РЕЖИМЕ

  совместите  флажок  регулятора  потока

воздуха с рисунком "   " на воздуховоде воздухоочистителя. При данном режиме работы

в одно из выходных отверстий корпуса установить фланец. Если фланец установлен в

отверстие на задней поверхности воздухоочистителя, то отверстие на верхней поверх-

ности нужно закрыть заглушкой (рис. 2). Затем соедините фланец воздухоочистителя с

вентиляционным каналом трубой диаметром 100 мм  (в комплект поставки не входит

приобретается отдельно).

Установка труб меньшего диаметра не допускается, так как это снижает воздухопро-

изводительность и усиливает шум.

По тем же причинам необходимо использовать трубы минимальной длины и с мень-

шим количеством изгибов.

Подключение к вентиляционному каналу должно быть произведено так, чтобы была

обеспечена естественная вентиляция помещения.

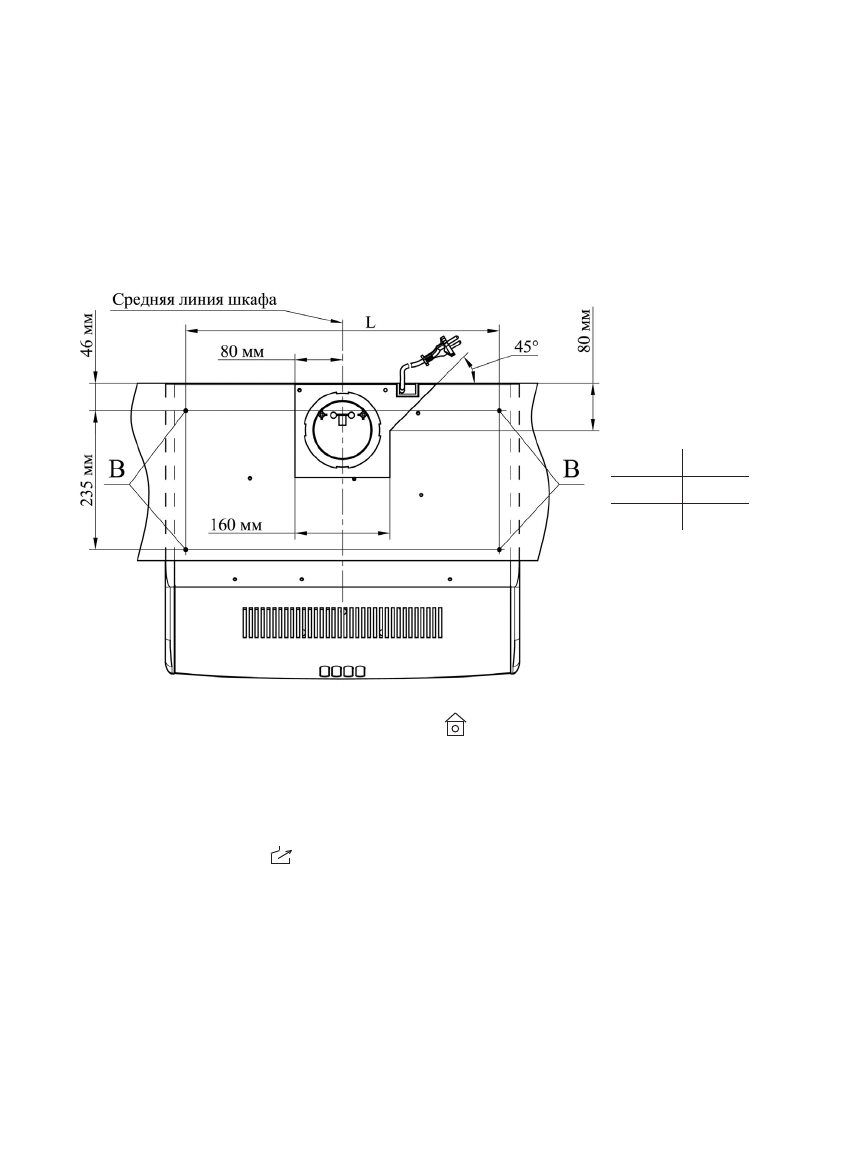

Рис. 4

L, мм

ВО 2501 430
ВО 2601 530
