5  УСТРОЙСТВО  ИЗДЕЛИЯ

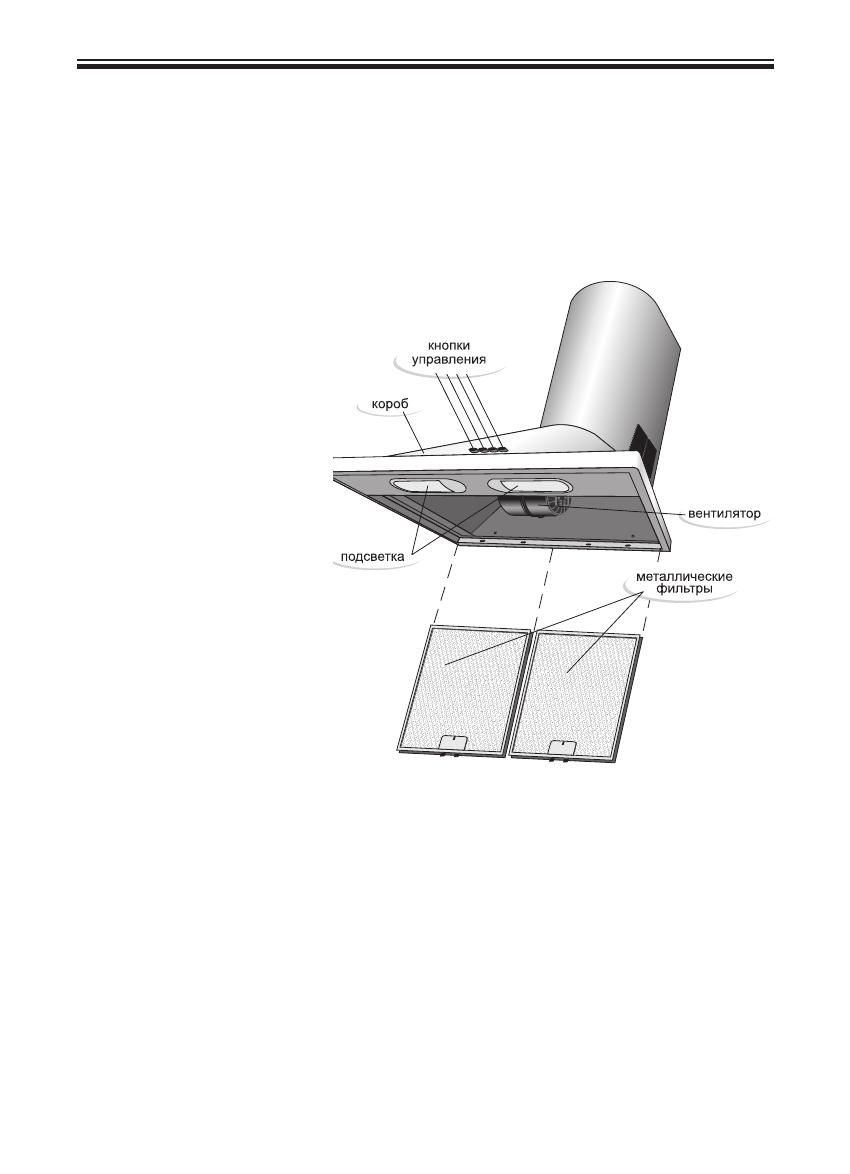

5.1  Внутри  короба  воздухоочистителя  (рис.1)  располагаются  вентилятор  и  узел

подсветки.  Снизу  короб  закрывается  металлическим  фильтром.  На  передней

поверхности короба расположены кнопки управления работой воздухоочистителя.

В верхней полости короба воздухоочистителя (рис.5) находится фланец для отвода

очищенного воздуха.

для работы воздухоочистителя в циркуляционном режиме установите заслонку,

для чего разведите в стороны боковые плоскости нижней декоративной трубы и

поочередно вставьте проушины заслонки в пазы на задних полках (рис.2).

ПеРед   УСТАНОВКОЙ

з А С Л О Н К и

П Р О П У С Т и Т Ь

Ш Н У Р   П и Т А Н и я

ч е Р е з   Щ е Л Ь

М е ж д У   Т Р У Б О Й

д е К О РА Т и В Н О Й

и   П О д О Г Н У Т Ы М

У Г О Л К О М

зАСЛОНКи.

для работы в вытяжном

р е ж и м е   с о е д и н и т е

гофротрубой диаметром

1 5 0   м м   ф л а н е ц

в о з д у х о о ч и с т и т е л я

с   фл а н ц е м   р е ш е т к и

в е н т и л я ц и о н н о г о

о т в е р с т и я .

Р е к о м е н д у е т с я

приобретать  вентиля-

ц и о н н у ю   р е ш е т к у

с   о т в е р с т и я м и ,

п о з в о л я ю щ и м и

сохранить естественную вентиляцию.

5.2  С  помощью  угольных  фильтров  (рекомендуется  устанавливать  на  воздухо-

очистители,  работающие  в  циркуляционном  режиме)  всасываемый  воздух,

дополнительно очищается частицами активированного угля.  На воздухоочистителе

могут быть установлены (согласно таблице 3) кассетные угольные фильтры (рис.3),

либо  фильтры  с  угольной  пропиткой  (рис.4).  Угольные  фильтры  не  подлежат

регенерации и должны заменяться примерно каждые шесть месяцев (в зависимости

от  интенсивности  эксплуатации).  для  установки  кассетного  угольного  фильтра

оденьте  его  на  фиксирующие  элементы  в  центре  вентилятора  и  поверните  по

часовой стрелке до упора (рис. 3). демонтаж фильтра производится в обратном

порядке.

Рис. 1
