5  УСТРОЙСТВО  ИЗДЕЛИЯ

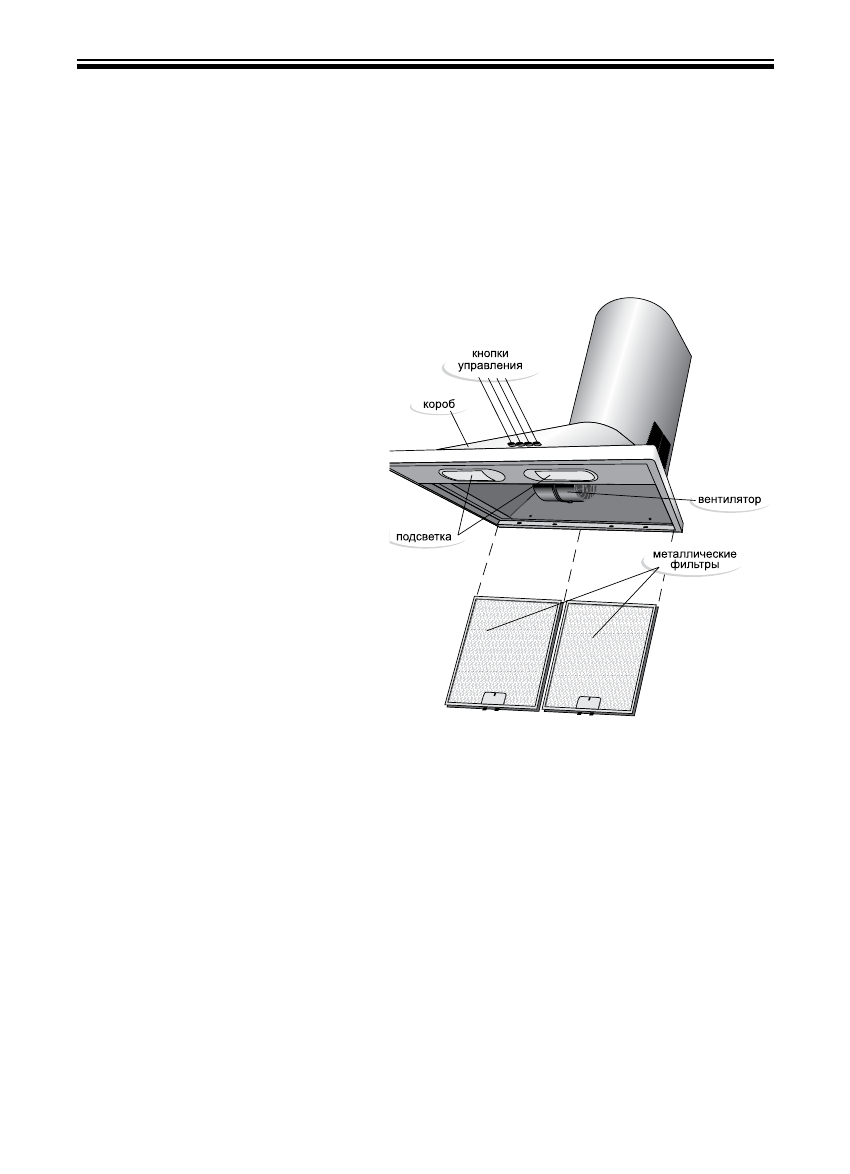

5.1  Внутри  короба  воздухоочистителя  (рис.1)  располагаются  вентилятор  и  узел

подсветки.  Снизу  короб  закрывается  металлическим  фильтром.  На  передней

поверхности короба расположены кнопки управления работой воздухоочистителя.

В верхней полости короба воздухоочистителя (рис.5) находится фланец для отвода

очищенного воздуха.

Для работы воздухоочистителя в циркуляционном режиме установите заслонку,

для чего разведите в стороны боковые плоскости нижней декоративной трубы и

поочередно  вставьте  проушины

заслонки в пазы на задних полках

(рис.2).

П Е Р Е Д       У С Т А Н О В К О Й

З АС Л О Н К И   П Р О П У С Т И Т Ь

Ш Н У Р   П И Т А Н И Я   Ч Е Р Е З

Щ Е Л Ь   М Е Ж Д У   Т Р У Б О Й

Д Е К О Р А Т И В Н О Й   И

П ОД О Г Н У Т Ы М   У Г ОЛ К О М

ЗАСЛОНКИ.

Д л я   р а б о т ы   в   в ы т я ж н о м

режиме  соедините  гофротрубой

д и а м е т р о м   1 5 0   м м   ф л а н е ц

воздухоочистителя  с  фланцем

р е ш е т к и   в е н т и л я ц и о н н о г о

о т в е р с т и я .   Р е к о м е н д у е т с я

п р и о б р е т а т ь   в е н т и л я -

ц и о н н у ю   р е ш е т к у   с

отверстиями,  позволяющими

с о х р а н и т ь   е с т е с т в е н н у ю

вентиляцию.

5.2  С  помощью  угольных  фильтров  (рекомендуется  устанавливать  на  воздухо-

очистители,  работающие  в  циркуляционном  режиме)  всасываемый  воздух,

дополнительно очищается частицами активированного угля.  На воздухоочистителе

могут быть установлены (согласно таблице 4) кассетные угольные фильтры (рис.3),

либо  фильтры  с  угольной  пропиткой  (рис.4).  Угольные  фильтры  не  подлежат

регенерации и должны заменяться примерно каждые шесть месяцев (в зависимости

от  интенсивности  эксплуатации).  Для  установки  кассетного  угольного  фильтра

оденьте  его  на  фиксирующие  элементы  в  центре  вентилятора  и  поверните  по

часовой стрелке до упора (рис. 3). Демонтаж фильтра производится в обратном

порядке.

Рис. 1
