6    ПОДГОТОВКА К РАБОТЕ (крепление к стене)

ВНИМАНИЕ:

МИНИМАЛЬНОЕ  РАССТОЯНИЕ  МЕЖДУ  ПЛОСКОСТЬЮ

УСТАНОВКИ  ПОСУДЫ  НА  ПЛИТУ  (НАГРЕВАТЕЛЬНОЙ  ПОВЕРХНОСТЬЮ)

И  ВОЗДУХООЧИСТИТЕЛЕМ  ДОЛЖНО  БЫТЬ  75  см.  ВОЗДУХООЧИСТИТЕЛЬ

КРЕПИТЬ НА РОВНУЮ ПОВЕРХНОСТЬ (РИС.5)!

6.1  Определите  расстояние  между

нагревательной  поверхно стью

плиты  и  воздухоочистителем  и

отметьте на стене нижний габарит

воздухоочистителя.

6.2  П р и с т а в ьт е   к   с т е н е ,   в   м е с т е

предполагаемого  размещения,

корпус  воздухоочистителя  со

снятыми фильтрами. По его задней

стенке  отметьте  на  стене  центры

четырех крепежных отверстий.

6.3  П р о с в е р л и т е   п о   р а з м е т к е

4  отверстия  диаметром,  соот-

ветствующим  диаметру  дюбеля,

на глубину не менее 50 мм.

6.4  Вставьте  дюбеля  в  отверстия  и

заверните в верхние отверстия не

до упора два шурупа, на которые

навесьте воздухоочиститель.

6.5  Зафиксируйте воздухоочиститель,

завернув  до  упора  шурупы  для

навешивания и два фиксирующих

шурупа.

6.6  Установите нижнюю декоративную

трубу  и  разметьте  по  месту  два

отверстия для ее крепления.

6.7  Просверлите  по  разметке  отверстия  под  дюбели,  вставьте  их  в  отверстия  и

заверните не до упора шурупы.

6.8  Вставьте  верхнюю  декоративную  трубу  в  нижнюю  и  установите  обе  трубы

в  корпус  воздухоочистителя,  навесив  нижнюю  трубу  на  шурупы.  Доверните

шурупы  до  упора.  Выдвиньте  верхнюю  трубу  и  отметьте  на  стене  верхнюю

кромку ее предполагаемого размещения. Задвиньте верхнюю трубу в нижнюю,

приложите  к  стене  планку,  разметьте  и  просверлите  отверстия  под  дюбели.

Зафиксируйте планку двумя шурупами.

6.9  Поднимите верхнюю трубу и закрепите ее к планке через отверстия в боковых

плоскостях двумя самонарезающими винтами.

ДЛЯ  ПРЕДОТВРАЩЕНИЯ  ЦАРАПИН  НА  ЛИЦЕВЫХ  ПОВЕРХНОСТЯХ

ВЕРХНЕЙ  ТРУБЫ  (ПРИ  РАБОТАХ  ПО  П.П.  6.8  И  6.9)  РЕКОМЕНДУЕТСЯ

ИСПОЛЬЗОВАТЬ ПРОЛОЖЕННУЮ МЕЖДУ ТРУБАМИ ПОЛИЭТИЛЕНОВУЮ

ПЛЕНКУ.

6.10  Перед установкой металлических фильтров нужно удалить с их рамок защитную

пленку.

6.11  Исходное положение кнопок блока управления (выкл.) - отжато.

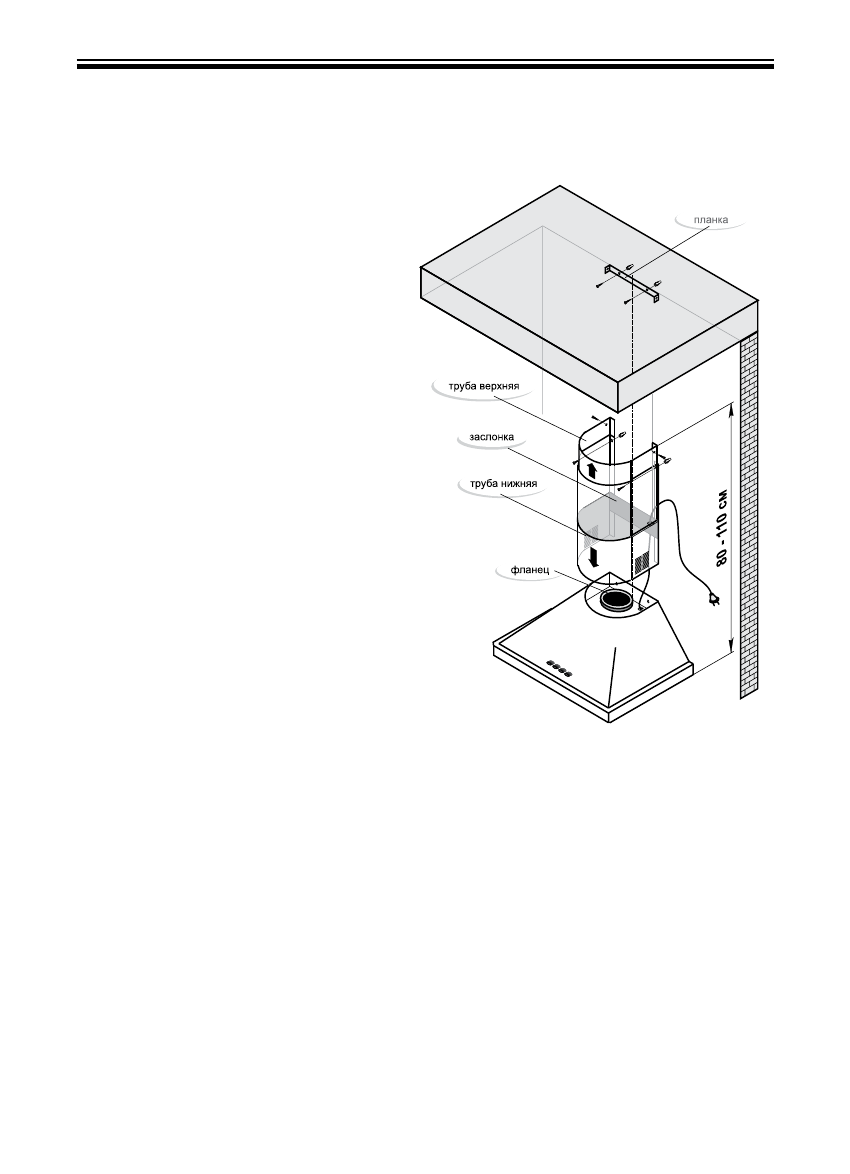

Рис. 5
