ВОК 00.0.000 РЭ - ГР
5
5 УСТРОЙСТВО ИЗДЕЛИЯ
5.1 Внутри короба воздухоочистителя (рис.1) располагаются вентилятор и узел
подсветки. Снизу короб закрывается крышкой с аэрозольным фильтром (или
металлическим фильтром для модификаций К30, К41, К42, К44, К45, К47).
на панели расположены кнопки управления работой воздухоочистителя. В
верхней полости короба воздухоочистителя (рис.4) установлен фланец для отвода
очищенного воздуха.
для работы воздухоочистителя
в циркуляционном режиме
у с т а н о в и т е з а с л о н к у, д л я
ч е го р а з вед и т е в с то р о н ы
боковые плоскости нижней
д е к о р а т и в н о й т р у б ы и
поочередно вставьте проушины
заслонки в пазы на задних
полках (рис.2).
П е Р е д У С Т а н О В К О Й
заСЛОнКи ПРОПУСТиТЬ
Ш н У Р П и Та н и я ч е Р е з
Щ е Л Ь М е ж д У Т Р У Б О Й
д е К О Р а Т и В н О Й и
П Од О Г н У Т Ы М У ГЛ О М
заСЛОнКи.
для работы в вытяжном режиме
соедините фланец воздухо-
очистителя с фланцем решетки
вентиляционного отверстия
гофротрубой диаметром 100 мм.
Рекомендуется приобретать
вентиляционную решетку с
отверстиями для естественной
вентиляции.
5.2 аэрозоли и механические примеси воздуха, отсасываемого воздухоочистителем
из помещения кухни, осаждаются на аэрозольном фильтре или металлическом
фильтре.
5.3 С помощью кассетного угольного фильтра всасываемый воздух дополнительно
очищает ся гранулами активированного угля и уменьшают ся запахи от
приготовления пищи (рекомендуется устанавливать на воздухоочистители,
работающие в циркуляционном режиме). Угольный фильтр не подлежит
регенерации и должен заменяться примерно каждые шесть месяцев (в зависимости
от интенсивности эксплуатации). для установки кассетного угольного фильтра,
оденьте его на фиксирующие элементы в центре вентилятора и поверните по
часовой стрелке до упора (рис. 3). демонтаж фильтра производится в обратном
порядке.

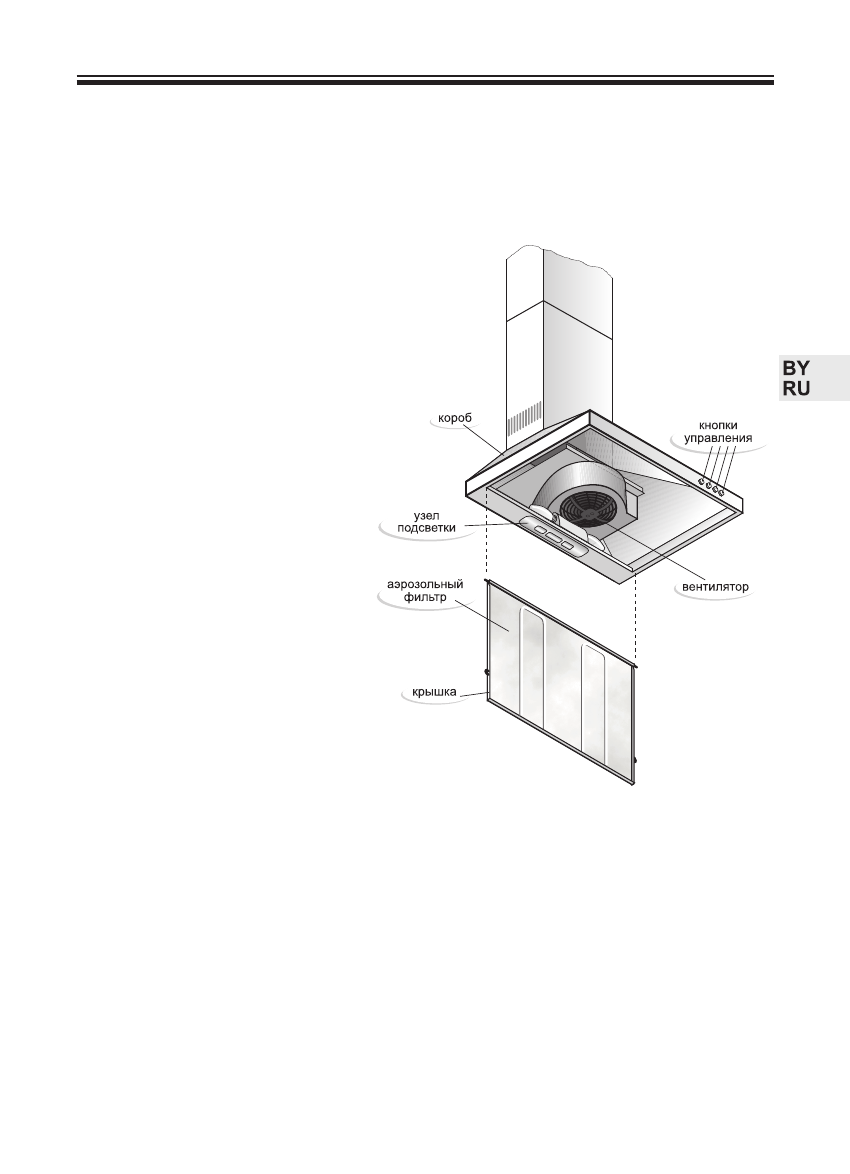

Рис. 1
