5  УСТРОЙСТВО  ИЗДЕЛИЯ

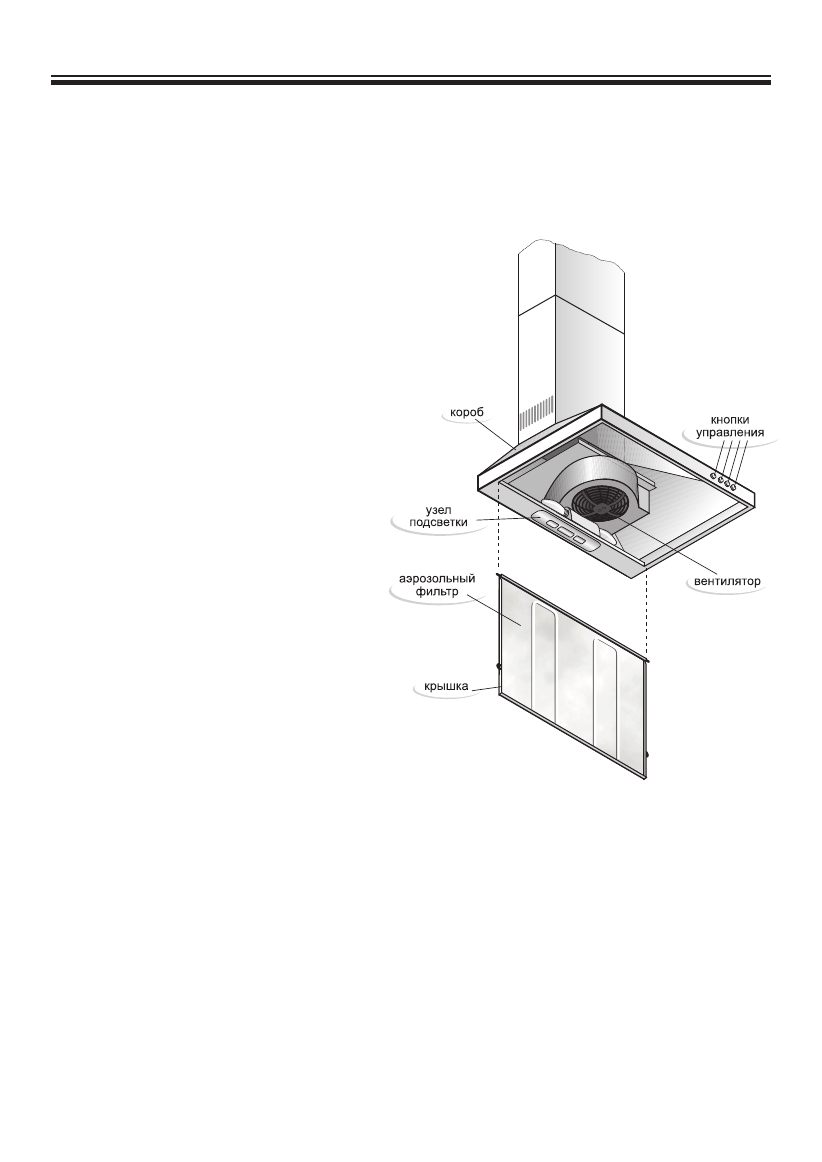

5.1  Внутри короба воздухоочистителя (рис.1) располагаются вентилятор и узел подсветки.

Снизу короб закрывается  крышкой с аэрозольным фильтром (или металлическим

фильтром  для  модификаций  К30,  К31,  К41,  К42,  К43,  К44,  К45,    К47,  К48).  на

панели  расположены  кнопки  управления  работой  воздухоочистителя.  В  верхней

полости короба воздухоочистителя (рис.4) установлен фланец для отвода очищенного

воздуха.

для  работы  воздухоочистителя

в      циркуляционном  режиме

установите  заслонку,  для  чего

разведите  в  стороны  боковые

плоскости нижней декоративной

трубы  и  поочередно  вставьте

проушины  заслонки  в  пазы  на

задних полках (рис.2).

П е Р е д   У С Та н О В КО й   з а -

СЛОнКи  заВедиТе  В  Паз,

РаС П ОЛ Ож е н н ы й   н а   е е

ВеРХней  ПЛОСКОСТи,  за-

щиТнУю  ВТУЛКУ,  наХОдя-

щУюСя  на  шнУРе  ПиТа-

ния.

для работы в вытяжном режиме

с о е д и н и т е   фл а н е ц   в о з д у хо -

очистителя  с  фланцем  решетки

в е н т и л я ц и о н н о го   о т в е р с т и я

го ф р от руб о й   д и а м е т р ом   1 0 0

мм.  Рекомендуется  приобретать

в е н т и л я ц и о н н у ю   р е ш е т к у   с

отверстиями  для  естественной

вентиляции.

5.2  аэрозоли  и  механические  примеси  воздуха,  отсасываемого  воздухоочистителем

из  помещения  кухни,  осаждаются  на  аэрозольном  фильтре  или  металлическом

фильтре.

5.3  С  помощью  кассетного  угольного  фильтра  всасываемый  воздух  дополнительно

очищается гранулами активированного угля и уменьшаются запахи от приготовления

пищи  (рекомендуется  устанавливать  на  воздухоочистители,  работающие  в

циркуляционном  режиме).  Угольный  фильтр  не  подлежит  регенерации  и  должен

заменяться  примерно  каждые  шесть  месяцев  (в  зависимости  от  интенсивности

эксплуатации).  для  установки  кассетного  угольного  фильтра,  оденьте  его  на

фиксирующие элементы в центре вентилятора и поверните по часовой стрелке до

упора (рис. 3). демонтаж фильтра производится в обратном порядке.

5

Рис. 1
