4
1602.00.0.000 РЭ - ГР
5 УСТРОЙСТВО ИЗДЕЛИЯ

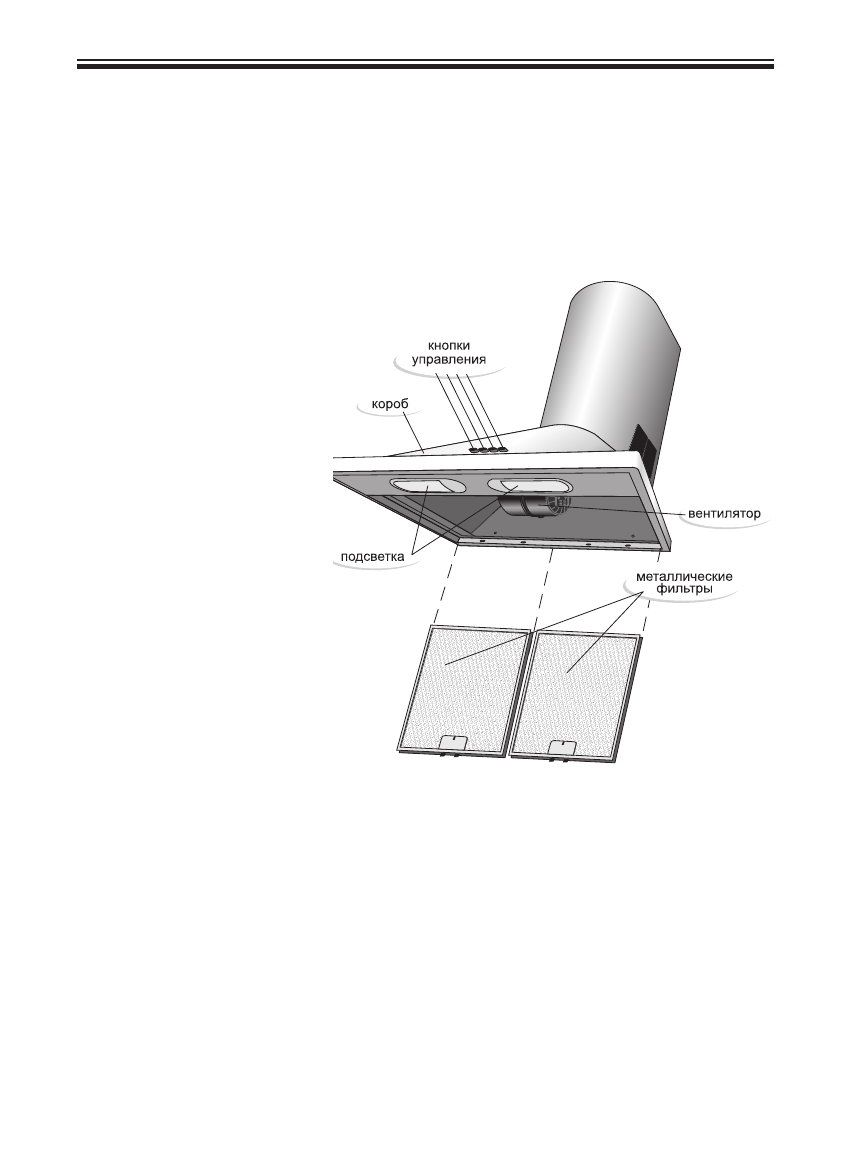

5.1 Внутри короба воздухоочистителя (рис.1) располагаются вентилятор и узел
подсветки. Снизу короб закрывается металлическим фильтром. На передней
поверхности короба расположены кнопки управления работой воздухоочистителя.
В верхней полости короба воздухоочистителя (рис.5) находится фланец для отвода
очищенного воздуха.
для работы воздухоочистителя в циркуляционном режиме установите заслонку,
для чего разведите в стороны боковые плоскости нижней декоративной трубы и
поочередно вставьте проушины заслонки в пазы на задних полках (рис.2).
ПеРед УСТАНОВКОЙ
з А С Л О Н К и
П Р О П У С Т и Т Ь
Ш Н У Р П и Т А Н и я
ч е Р е з Щ е Л Ь
М е ж д У Т Р У Б О Й
д е К О РА Т и В Н О Й
и П О д О Г Н У Т Ы М
У Г О Л К О М
зАСЛОНКи.
для работы в вытяжном
р е ж и м е с о е д и н и т е
гофротрубой диаметром
1 5 0 м м ф л а н е ц
в о з д у х о о ч и с т и т е л я
с фл а н ц е м р е ш е т к и
в е н т и л я ц и о н н о г о
о т в е р с т и я .
Р е к о м е н д у е т с я
приобретать вентиля-
ц и о н н у ю р е ш е т к у
с о т в е р с т и я м и ,
п о з в о л я ю щ и м и
сохранить естественную вентиляцию.
5.2 С помощью угольных фильтров (рекомендуется устанавливать на воздухо-
очистители, работающие в циркуляционном режиме) всасываемый воздух,
дополнительно очищается частицами активированного угля. На воздухоочистителе
могут быть установлены (согласно таблице 3) кассетные угольные фильтры (рис.3),
либо фильтры с угольной пропиткой (рис.4). Угольные фильтры не подлежат
регенерации и должны заменяться примерно каждые шесть месяцев (в зависимости
от интенсивности эксплуатации). для установки кассетного угольного фильтра
оденьте его на фиксирующие элементы в центре вентилятора и поверните по
часовой стрелке до упора (рис. 3). демонтаж фильтра производится в обратном
порядке.
Рис. 1
7) БГ.К 00600,
00609
00578
24,08,2013
