Installation
Proceed as follows:

–

Produce the recess

for the appliance. Proceed

as indicated on the installation sketch and the
dimension table (fig. 9). Important: the angle
between the cut surface and the worktop must
amount to 90°.

–

Install the hob ventilator

as the first appliance.

Only then install Vario appliances in accordance
with the assembly instructions.

– As standard, the blow-out direction is downward.

Proceed as follows to establish a blow-out
opening at the side:

– Undo all 5 screws on the connection piece and

detach the connection piece.

– Undo the screws of the side cover.

– Screw the connection piece onto the side

opening and the cover onto the bottom opening.

–

Mark the centre of the recess

exactly. Secure

the securing rail in the rear recess (fig. 10). Make
sure that the contact face of the securing rail lies
on the worktop and that the centre marking of the
securing rail is precisely flush with the centre
marking on the worktop.

14

3

/

8

"

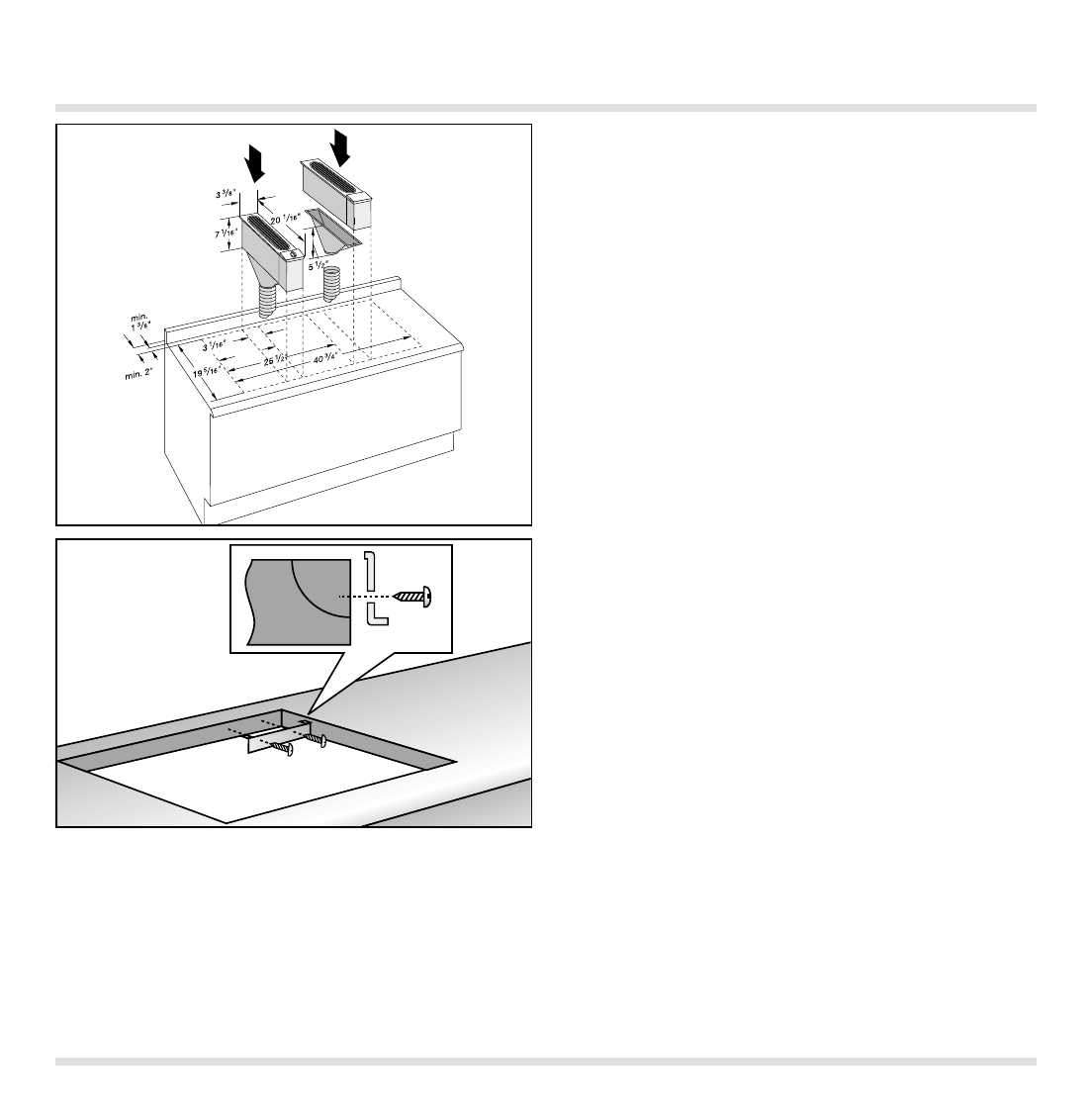

Fig. 9

Fig. 10
