Инструкция по монтажу ru

19

¡

Ширина вытяжки должна быть не меньше ширины

конфорки.

¡

Для оптимального поглощения кухонных испаре-

ний устанавливайте прибор за варочной панелью.

Чтобы работа прибора не приводила к потере

мощности, не монтируйте над прибором навесные

шкафы и соблюдайте следующие расстояния:

¡

не менее 50 см слева и справа от прибора до сте-

ны или до ближайшего навесного шкафа;

¡

не менее 5 см от рамы прибора до стены;

¡

не менее 2 см от зоны всасывания Guided Air до

стенки мебели.

17.6 Указания по отводу воздуха

Производитель прибора не дает гарантии в случае

рекламаций, касающихся участков трубопровода для

отвода воздуха.

¡

Используйте короткую прямую вытяжную трубу,

имеющую по возможности большой диаметр.

¡

Длинные шероховатые вытяжные трубы, большое

количество колен или трубы малого диаметра

уменьшают мощность вытяжки и увеличивают

шум от работы вентилятора.

¡

Используйте вытяжные трубы из невоспламеняю-

щихся материалов.

¡

Чтобы предотвратить возврат конденсата, устано-

вите вытяжную трубу под углом 1° к прибору.

Заметка: Подходящие вытяжные трубы можно при-

брести через нашу сервисную службу, у вашего диле-

ра или на нашем сайте.

Плоские воздуховоды

Используйте плоские воздуховоды, внутреннее сече-

ние которых соответствует диаметру круглых труб:

¡

Диаметр 150 мм соответствует прим. 177 см².

¡

Диаметр 120 мм соответствует прим. 113 см².

¡

При несоответствии диаметров труб используйте

герметизирующую ленту.

¡

Не используйте плоские воздуховоды с резкими

изгибами.

Круглые трубы

Рекомендуемый внутренний диаметр круглых труб —

150 мм, но не менее 120 мм.

17.7 Общие указания

Во время установки следуйте данным общим указа-

ниям.

¡

Во время установки следуйте действующим строи-

тельным нормам и региональным нормам элек-

тро- и газоснабжения.

¡

При отводе воздуха необходимо соблюдать пред-

писания административных органов власти и зако-

нодательные предписания (например, принятые в

стране строительные нормы и правила).

¡

Ширина вытяжки должна быть не меньше ширины

конфорки.

¡

Для оптимального поглощения кухонных испаре-

ний устанавливайте прибор за варочной панелью.

¡

Место установки должно быть легкодоступным,

чтобы в случае сервисного обслуживания к коробу

вентилятора был бы обеспечен беспрепятственный

доступ.

¡

Можно легко повредить поверхности прибора. При

установке избегайте повреждений.

17.8 Монтаж

Проверка мебели

▶

Убедитесь, что мебель для встраивания установле-

на ровно и способна выдержать нагрузку.

Максимальный вес прибора составляет 40 кг.

Подготовка мебели

Примечания

¡

Для бесшовной установки варочной панели и при-

бора вам потребуются специальные принадлежно-

сти, которые не входят в комплект поставки.

Соблюдайте положения прилагаемой инструкции

по установке специальных принадлежностей.

¡

Для встраивания варочной панели и прибора вам

потребуются специальные принадлежности, кото-

рые не входят в комплект поставки. Соблюдайте

положения прилагаемой инструкции по установке

специальных принадлежностей.

Требование: Мебель подходит для встраивания .

1.

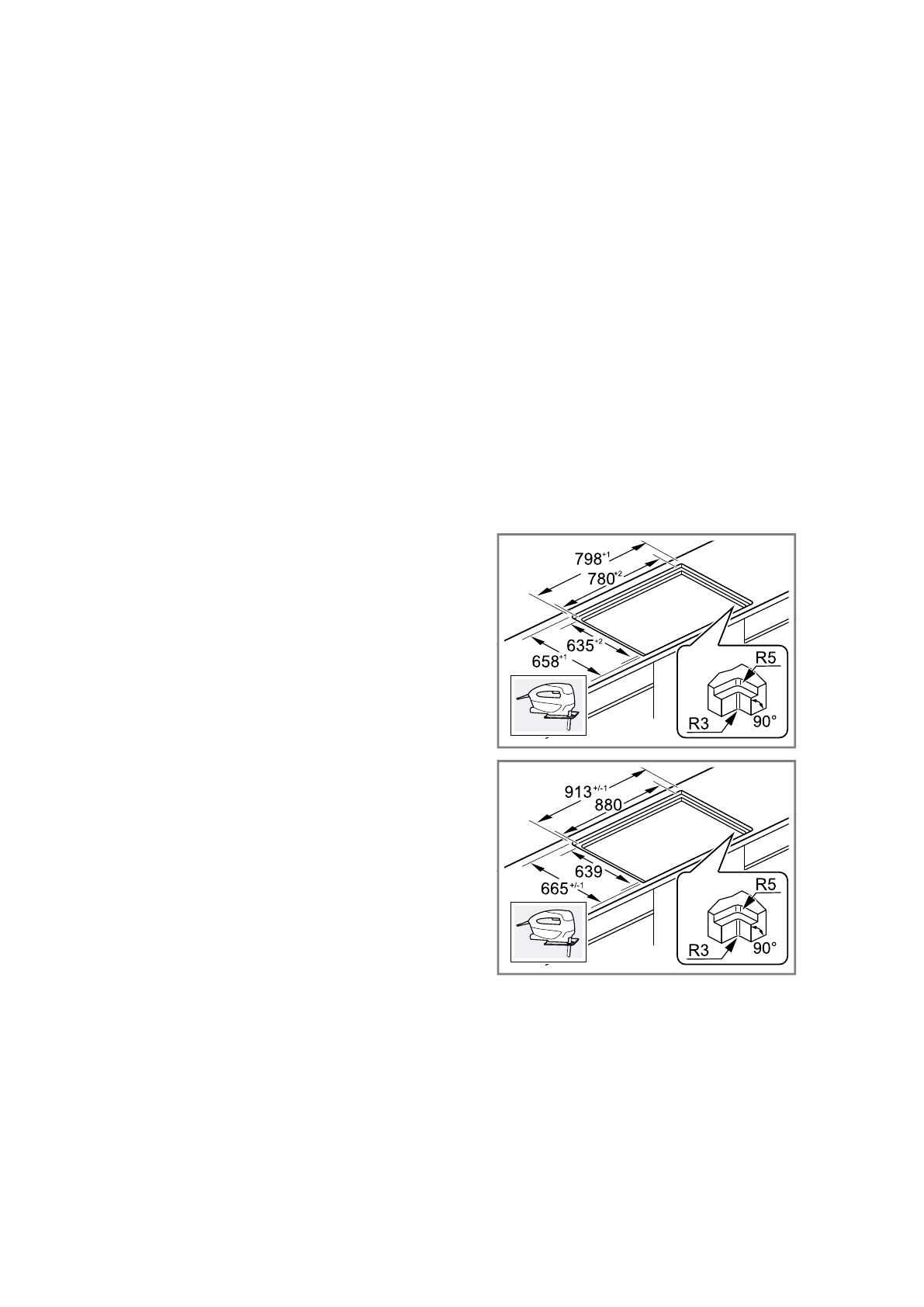

В зависимости от варианта установки сделайте в

столешнице вырез.

Угол между поверхностью среза и столешницей

должен составлять 90°.

2.

Проверьте несущую способность и устойчивость

столешницы.

Используйте жаропрочный и влагостойкий матери-

ал для усиления.

3.

После выполнения выреза, убедитесь, что мебель

для встраивания сохраняет стабильное положе-

ние.

4.

Удалите опилки.

5.

В зависимости от варианта установки снимите зад-

нюю стенку встроенной мебели.
