S-DD2-L FLUSH TOP
48
DE
8.
Die Metallschachtel mit den elektronischen
Bauelementen für eventuelle Wartungseingrif-
fe an einen einfach zugänglichen Ort stellen
(Abb. 9)
. Die drei Steckverbinder anschließen
(9-polige Steckverbinder für die Stellglied- u.
Sicherheitsprüfung, 4-polige Steckverbinder
für die Neon-Einschaltung und Steckverbin-
der für die Schalttafel)
(Abb. 10)
.
9.
Bei externem Motor das entsprechende Ka-
bel an den zugehörigen Stecker am Gehäu-
se der elektronischen Bauteile anschließen.
10.
Das Produkt an das Stromnetz anschließen.
Verwendung
Diese Abzugshaube wurde für das Absaugen von
Rauch, Fett und Dampf während des Kochens
entwickelt. Diese kann weder in der Absaug- als
auch in Filter-Version verwendet werden.
Ausführung mit Ausstoß nach außen
Die Dunstabzugshaube kann mit Abluft nach
draußen installiert werden; in diesem Fall muss
eine Evakuierungsleitung bis nach draußen ge-
legt werden (die Rohre sind nicht mitgeliefert).

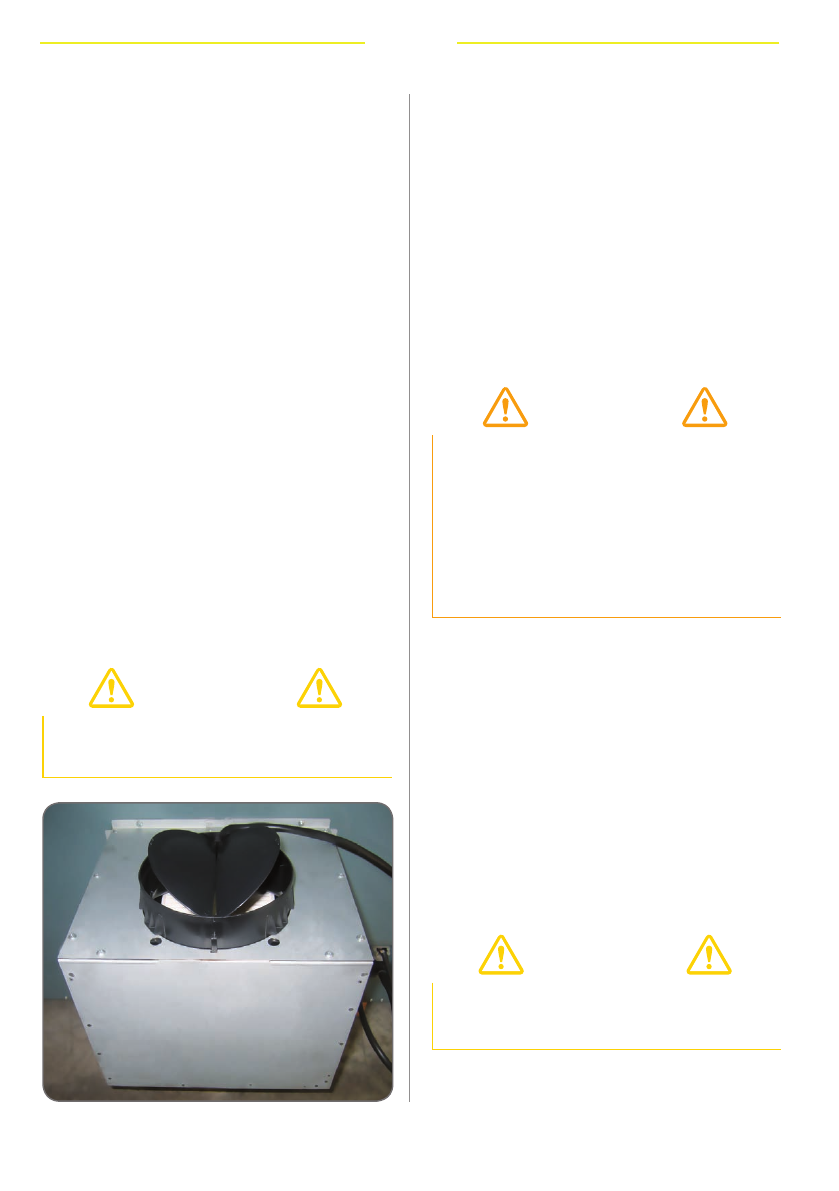

Blockierung des Rückschlagventils
Bei Anlagen mit Abzug nach außen verhindert
das Rückschlagventil das Eindringen von Wind
und den Rückfluss der Abzugsluft.
Filterversion
Im Falle, dass der Rauch- und Dampfablass
nach außen nicht möglich wäre, ist die Dunstab-
zugshaube mit Filter angebrachter.
Hierfür werden Kohlefilter gebraucht.
Die Luft wird durch die Kohlefilter gefiltert und
durch eine Leitung, die die Luft an eine Seite des
Möbelstücks leitet, wieder in die Küche ausge-
blasen
(Abb. 11)
.
ENTFERNUNG DES FETTFILTERS,
MONTAGE DU FILTRE CHARBON
Zum Ein- und Ausbau der Fett- und Kohlefilter
muss die Versenkklappe offen sein. Dazu die
Taste
betätigen. Dann die Frontplatte abneh-
men und gleichzeitig beidseitig auf den vorge-
setzter Teil drücken. Die Frontplatte dreht sich
nach vorn und gibt den Zugang zu den Fettfiltern
(Abb. 6)
frei. Die Fettfilter entfernen, um Zugang
zu den Kohlefiltern
(Abb. 12)
zu bekommen.
Der Wechsel der Fettfilter hängt vom Gebrauch
des Downdrafts ab, auf jedem Fall soll der Wech-
sel mindestens alle sechs Monate erfolgen.
WARNUNG
vor Anschluss des Abluftrohrs sicherstellen,
dass sich die Rückschlagventile frei drehen
können.
ACHTUNG
Die Installation muss entsprechend den
geltenden Vorschriften bezüglich einer aus-
reichenden Belüftung von geschlossenen
Räumen durchgeführt werden. Im Besonde-
ren darf die abzugebende Luft nicht in Luft-
schächte geführt werden, die für den Abzug
von Rauch oder anderen Gas- und Brenn-
stoffgeräten benutzt werden.
WARNUNG
Nach dem Wechsel der Fettfilter, das vor-
dere Stahl-Paneel wieder richtig einsetzen,
sonst schaltet sich der Downdraft nicht ein.
HQWIHUQHQ
S-DD2-L FLUSH TOP
48
DE
8.
Die Metallschachtel mit den elektronischen
Bauelementen für eventuelle Wartungseingrif-
fe an einen einfach zugänglichen Ort stellen
(Abb. 9)
. Die drei Steckverbinder anschließen
(9-polige Steckverbinder für die Stellglied- u.
Sicherheitsprüfung, 4-polige Steckverbinder
für die Neon-Einschaltung und Steckverbin-
der für die Schalttafel)
(Abb. 10)
.
9.
Bei externem Motor das entsprechende Ka-
bel an den zugehörigen Stecker am Gehäu-
se der elektronischen Bauteile anschließen.
10.
Das Produkt an das Stromnetz anschließen.
Verwendung
Diese Abzugshaube wurde für das Absaugen von
Rauch, Fett und Dampf während des Kochens
entwickelt. Diese kann weder in der Absaug- als
auch in Filter-Version verwendet werden.
Ausführung mit Ausstoß nach außen
Die Dunstabzugshaube kann mit Abluft nach
draußen installiert werden; in diesem Fall muss
eine Evakuierungsleitung bis nach draußen ge-
legt werden (die Rohre sind nicht mitgeliefert).
Blockierung des Rückschlagventils
Bei Anlagen mit Abzug nach außen verhindert
das Rückschlagventil das Eindringen von Wind
und den Rückfluss der Abzugsluft.
Filterversion
Im Falle, dass der Rauch- und Dampfablass
nach außen nicht möglich wäre, ist die Dunstab-
zugshaube mit Filter angebrachter.
Hierfür werden Kohlefilter gebraucht.
Die Luft wird durch die Kohlefilter gefiltert und
durch eine Leitung, die die Luft an eine Seite des
Möbelstücks leitet, wieder in die Küche ausge-
blasen
(Abb. 11)
.
ENTFERNUNG DES FETTFILTERS,
MONTAGE DU FILTRE CHARBON
Zum Ein- und Ausbau der Fett- und Kohlefilter
muss die Versenkklappe offen sein. Dazu die
Taste
betätigen. Dann die Frontplatte abneh-
men und gleichzeitig beidseitig auf den vorge-
setzter Teil drücken. Die Frontplatte dreht sich
nach vorn und gibt den Zugang zu den Fettfiltern
(Abb. 6)
frei. Die Fettfilter entfernen, um Zugang
zu den Kohlefiltern
(Abb. 12)
zu bekommen.
Der Wechsel der Fettfilter hängt vom Gebrauch
des Downdrafts ab, auf jedem Fall soll der Wech-
sel mindestens alle sechs Monate erfolgen.
WARNUNG
vor Anschluss des Abluftrohrs sicherstellen,
dass sich die Rückschlagventile frei drehen
können.
ACHTUNG
Die Installation muss entsprechend den
geltenden Vorschriften bezüglich einer aus-
reichenden Belüftung von geschlossenen
Räumen durchgeführt werden. Im Besonde-
ren darf die abzugebende Luft nicht in Luft-
schächte geführt werden, die für den Abzug
von Rauch oder anderen Gas- und Brenn-
stoffgeräten benutzt werden.
WARNUNG
Nach dem Wechsel der Fettfilter, das vor-
dere Stahl-Paneel wieder richtig einsetzen,
sonst schaltet sich der Downdraft nicht ein.
HQWIHUQHQ
%BT,BCFMEFT#PSEPEFS'FSONPUPSTBOEFS
,MFNNFOMFJTUFJOOFSIBMCEFS1MBTUJLTDIBDIUFM
EFS%PXOESBGU7FSLBCFMVOHBOCSJOHFO
"DIUFO4JFBVGEJF'BSCFOEFS,BCFMXÊISFOE
EFO&MFLUSPBOTDIMVTT "CC
9.
51
