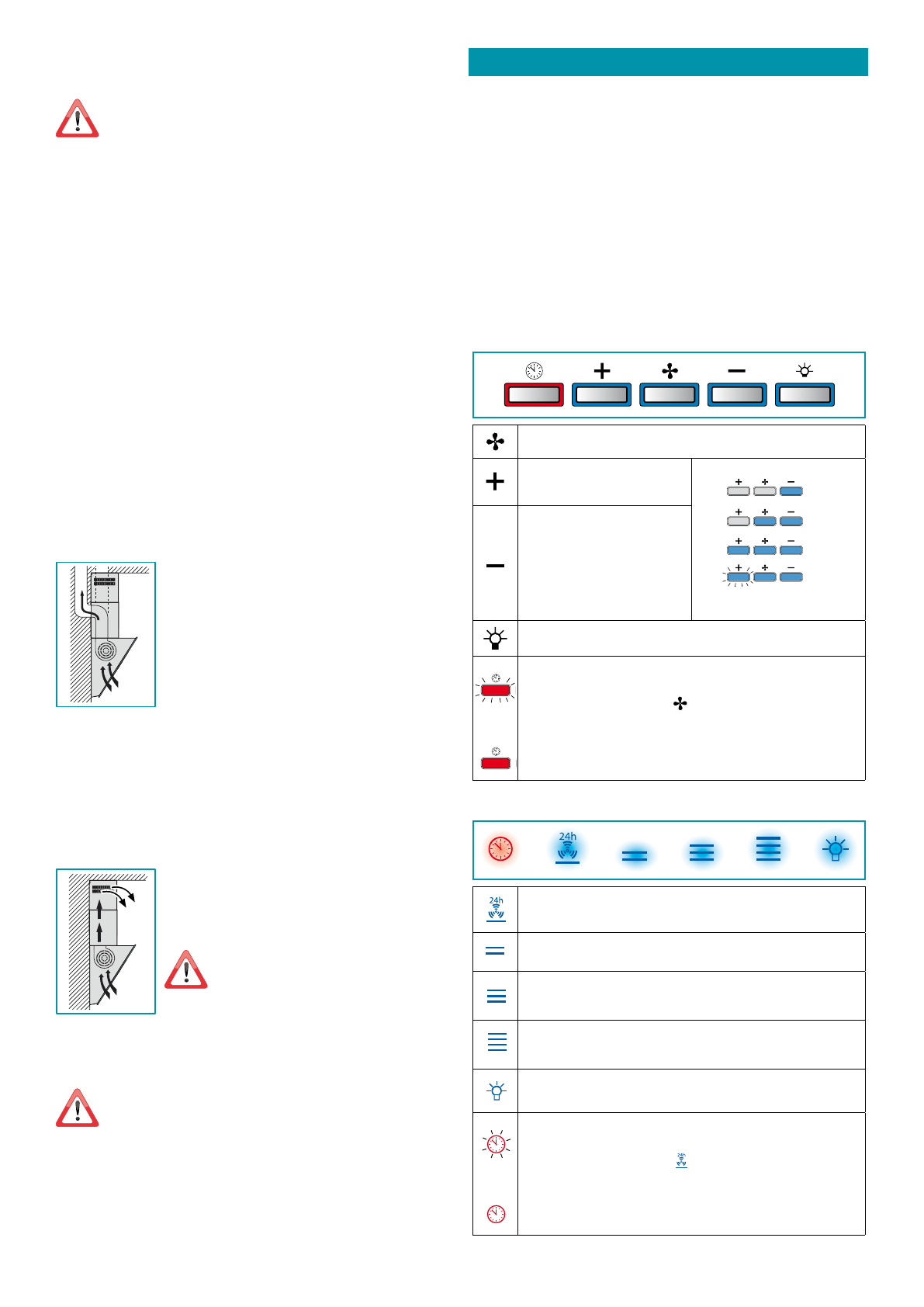

44

SÄHKÖLIITÄNNÄT

(osa tarkoitettu vain liitäntöjen tekemiseen päteville henkilöille)

Ennen kuin teet mitään toimenpiteitä liesituulettimelle, kytke laite irti
sähköverkosta.
Varmista, ettei liesituulettimen sisällä irtoa tai leikkaudu sähköjohtoja;
jos näin tapahtuu ota yhteyttä lähimpään Huoltopalveluun.
Sähköliitäntöjen tekemistä varten, ota yhteyttä asiantuntevaan henkilöstöön.

Liitännät on tehtävä voimassa olevien lakien mukaisesti.

Ennen liesituulettimen yhdistämistä sähköverkkoon, varmista että:

•   sähköverkon jännite vastaa liesituulettimen sisällä sijaitsevassa tietokyltissä annettua ar

-

voa.

•  sähköjärjestelmä  on  määräysten  mukainen  ja  kestää  kuormituksen  (katso  tekniset  omi

-

naisuudet liesituulettimen sisältä);

•  pistoke ja johto eivät saa joutua kosketuksiin yli к0 °ц lämpötilojen kanssaо
•  virransyöttöjärjestelmä  on  varustettu  tehokkaalla  ja  oikein  tehdyllä  maadoituksella  voi

-

massa olevien määräysten mukaan;

•

liitäntäpistoke on helppopääsyisessä paikassa liesituulettimen asennuksen jälkeen.

Tapauksissa joissa:

•   laitteiden johdoissa ei ole pistokettaн käytetyn pistokkeen on oltava tyyppiä ''vakio''в эoh

-

dot on liitettävä seuraavasti: kelta-vihreä maadoitukseen, sininen nollajohtoon ja ruskea
vaihejohtoon. Pistoke on yhdistettävä asianmukaiseen turvapistorasiaan.

•

kiinteä laitteisto, jota ei ole varustettu virtajohdolla ja pistokkeella, tai muulla laitteella, joka
varmistaa erotuksen verkosta, koskettimien avausetäisyydellä mahdollistaen täydellisen
katkaisun III-ylijännitekategorian olosuhteissa.

Näiden virrankatkaisulaitteiden on oltava olemassa sähköverkossa asennusta koskevien
määräysten mukaisesti.

Keltainen/vihreä maajohto ei saa katketa virtakatkaisijan kautta.
Valmistaja ei ota vastuuta turvamääräyksien laiminlyönnistä.

SAVUN POISTO

LIESITUULETIN ULKOISELLA POISTOPUTKELLA (IMU)

Tässä versiossa savut ja höyryt johdetaan ulkotilaan poistoputken
kautta.
Tätä varten liesituulettimen ilmanpoistoliitos on liitettävä putkeen,
jossa on ulkoinen poistoaukko.

Poistoputken ominaisuudet:

•  halkaisija ei pienempi kuin kuvun liitosв

•  pieni kallistuma alaspäin (pudotus) vaakasuorissa osissaа jot

-

ta kondenssi ei valuisi takaisin moottoriin.

•  välttämätön minimimäärä mutkiaв

•  Välttämätön minimipituus tärinän ja liesituulettimen imukyvyn laskun välttämiseksiв

  Putket on eristettävä, jos ne kulkevat kylmien tilojen läpi.
  Ulkoilman palautumisen estämiseksi, tuulettimessa on vastaventtiili, jos käytössä on 800

m

3

/h tai sitä suurempi moottori.

Saksan poikkeus:
kun liesikupua ja muulla kuin sähköllä toimivia laitteita käytetään samanaikaisesti, tilan negatii-
vinen paine ei saa ylittää 4 Pa (4 x 10-5 baaria).

LIESITUULETIN SISÄILMAN KIERROLLA (SUODATTAVA)

Tässä versiossa ilma kiertää aktiivihiilisuodattimien läpi puhdistusta
varten ja takaisin sisäilmaan.

Tarkista että aktiivihiilisuodattimet on asennettu kupuun, jos näin ei
ole asenna ne asennusohjeiden mukaisesti:

Tässä versiossa vastaventtiili ei saa olla asennettuna:

poista venttiili, jos se on asennettuna moottorin ilman-
poistoliitokseen.

ASENNUSOHJEET

osa on tarkoitettu vain pätevälle henkilöstölle

Liesituuletin on mahdollista asentaa eri kokoonpanoilla.
yleiset asennusvaiheet koskevat kaikkia asennuksia; tarkennetuissa koh-
dissa noudata kuitenkin sitä koskevan asennuksen vaiheita.

TOIMINTA

LIESITUULETTIMEN KÄyNNISTÄMINEN

Käynnistä liesituuletin vähintään minuutti ennen kypsentämisen aloittamista savujen ja
höyryjen johtamiseksi kohti imuripintaa.
Kypsentämisen jälkeen jätä t päälle, kunnes kaikki höyryt ja hajut on imetty täysin: ajastin-
toiminnolla liesituulettimen sammutus voidaan ajastaa 15 minuutin päähän.

NOPEUDEN VALINTA

I-nopeus:

 pitää ilman puhtaana matalalla energiankulutuksella.

II-nopeus:

 normaali käyttötila.

III-nopeus:

 voimakkaiden hajujen ja höyryjen tapauksessa.

IV-nopeus:

 hajujen ja höyryjen nopeaan poistamiseen.

SUODATTIMIEN PESU- JA VAIHTOVÄLIT

Metallisuodattimet on pestävä 30 käyttötunnin välein.
Aktiivihiilisuodattimet on vaihdettava 3-4 kuukauden välein, liesituulettimen käytöstä riip-
puen.
Lisätietoja löytyy luvusta

''HUOLTO''.

ELEKTRONINEN NÄPPÄIMISTÖ

( TOP,  TOP A+)

Moottori ON/OFF

Käynnistyksessä nopeus on sama kuin viimeisimmän sammutuksen hetkellä.

Nopeuden lisäys

4-nopeus pysyy päällä joitakin mi-
nuutteja

Nopeus 1

 Nopeus 2

 Nopeus 3

 Nopeus 4

(vilkkuva "+" led-valo)

Nopeuden hidastus

Nopeudet on ilmoitettu näppäimien
led-valojen avulla:

Valon sytytys / sammutus

AJASTIN

 (vilkkuva punainen led-valo)

Automaattinen sammutus 15 min jälkeen.
Toiminto kytkeytyy pois päältä (punainen led-valo sammunut), jos:
- Moottori sammutetaan (näppäin

 ).

SUODATINHÄLyTyS

 (punainen led-valo palaa)

Rasvanpoistosuodattimien huolto noin 30 käyttötunnin jälkeen.
Paina 3 sekuntia laskurin nollaamiseksi.

KOSKETUSNÄPPÄIMET

(QUASAR,  QUASAR A+)

Moottori ON/OFF

Moottorin käynnistys/sammutus ja Nop1
Painamalla yli kolme sekuntia aktivoidaan 24h sykli (1h ON -> 3h OFF -> 1h ON)

Aktivointi Nopeus 2

Aktivointi Nopeus 3

Aktivointi Nopeus 4 vain muutamaksi minuutiksi

Valon sytytys / sammutus

AJASTIN

 (vilkkuva punainen led-valo)

Automaattinen sammutus 15 min jälkeen.
Toiminto kytkeytyy pois päältä (punainen led-valo sammunut), jos:
- Moottori sammutetaan (näppäin

 ).

- Nopeutta muutetaan (näppäimet +/-).

SUODATINHÄLyTyS

 (punainen led-valo palaa)

Rasvanpoistosuodattimien huolto noin 30 käyttötunnin jälkeen.
Paina 3 sekuntia laskurin nollaamiseksi.
