40

En cas d' :
•  appareils équipés d'un câble sans fiche : la fiche à utiliser doit

être du type «normalisé». Les fils doivent être raccordés de la ma-
nière suivante: le fil jaune-vert doit pour la mise à la terre, le fil bleu
pour le neutre et le fil marron pour la phase.

La fiche doit être raccordée à une prise de sécurité adéquate.

•  appareil fixe dépourvu de câble d'alimentation et de fiche ou d'un autre dis-

positif qui assure la déconnexion du réseau, avec une distance d'ouverture
des contacts permettant la déconnexion complète dans les conditions de la
catégorie de surtension III.

Ces dispositifs de déconnexion doivent être prévus dans le réseau d'alimen-
tation conformément aux règles d'installation.

Le câble de terre jaune/vert ne doit pas être interrompu par l'interrupteur.
Le Fabricant décline toute responsabilité si les normes de sécurité ne sont pas
respectées.

ÉVACUATION DES FUMÉES

HOT TE À ÉVACUATION EXTÉRIEURE (ASPIRANTE)

Dans cette version, les fumées et les vapeurs sont envoyées
vers l'extérieur à travers un tuyau d'évacuation.
À cette fin, le raccord de sortie de la hotte doit être raccordé
par un tuyau à une sortie extérieure.

Le tuyau de sortie doit avoir :
•  un diamètre égal ou supérieur à celui du raccord de la hotte.
•  une légère inclinaison vers le bas (chute) dans les tronçons horizontaux pour

éviter que la condensation ne reflue dans le moteur.

•  un nombre de coudes réduit au minimum (pas plus de 3).
•  une longueur de conduit réduite au minimum pour éviter toute vibration et

réduire la capacité aspirante de la hotte.

  Il est nécessaire d'isoler la tuyauterie si elle passe par des endroits non chauf-

fés.

  Pour empêcher les retours d'air de l'extérieur, un clapet de non retour est ins-

tallé en présence des moteurs avec 800 m

3

/h ou supérieurs.

Déviation pour l'Allemagne :
quand la hotte de la cuisine et des appareils alimentés avec une énergie différente
de l'énergie électrique sont en fonction simultanément, la pression négative dans la
pièce ne doit pas dépasser 4 Pa (4 x 10-5 bars).

HOT TE À RECIRCULATION INTÉRIEURE (FILTRANTE)

Dans cette version, l'air passe à travers une unité filtrante op-
tionnelle au plafond pour être purifiée et recyclée dans l'envi-
ronnement.

Dans cette version, le clapet de non retour ne doit pas être monté : le
retirer s'il est présent sur le raccord de sortie de d'air du moteur.

INSTRUCTIONS DE MONTAGE

partie réservée uniquement à un personnel qualifié

La hotte peut être installée selon diverses configurations.
Les phases de montage génériques valent pour toutes les installa-
tions ; par contre, là où il est spécifié, suivre les phases correspon-
dant à la configuration désirée.

FONCTIONNEMENT

QUAND FAUT-IL ALLUMER LA HOT TE ?

Allumer la hotte au moins une minute avant de commencer à cuisiner pour
canaliser les fumées et les vapeurs vers la surface d'aspiration.
Au terme de la cuisson, laisser la hotte en fonction jusqu'à l’aspiration complète
de toutes les vapeurs et odeurs : grâce à la fonction Timer, il est possible de
programmer l'arrêt automatique de la hotte au bout de 15 minutes de fonc-
tionnement.

QUELLE VITESSE  CHOISIR ?

I vitesse:

maintient l'air pur avec de faibles consommations d'électricité.

II vitesse:

conditions normales d'utilisation.

III vitesse:

 présence de fortes odeurs et vapeurs.

IV vitesse:

élimination rapide des odeurs et vapeurs.

QUAND LAVER OU CHANGER LES FILTRES ?

Les filtres métalliques doivent être lavés après 30 heures d'utilisation.
Pour toute information supplémentaire, voir le chap.

 « ENTRETIEN »

.

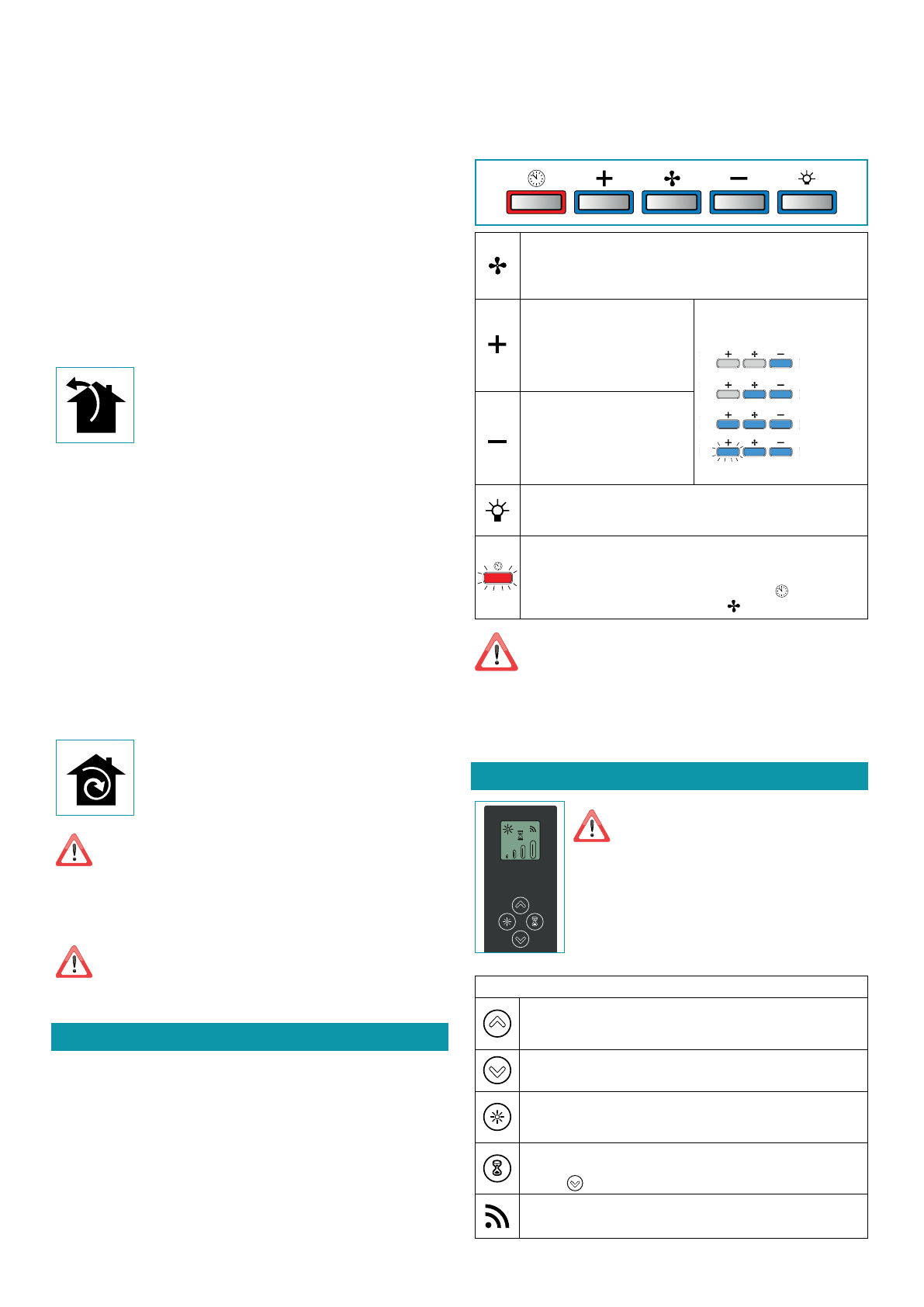

COMMANDE ÉLECTRONIQUE

Moteur ON/OFF

Moteur OFF
Pression longue :

 changement couleur de lumière de 2700 K à 5600 K

Augmentation de la vitesse de
1 à 4

La vitesse 4 n'est activée que
pendant quelques minutes, puis
la vitesse 3 s'active.

Les vitesses sont signalées par
les lampes LED présentes sur les
touches :

 Vitesse 1

 Vitesse 2

 Vitesse 3

 Vitesse 4

(LED « + » clignotante)

Diminution de la vitesse de 4 à 1

Allumage / extinction lumière
Pression brève :

allume et éteint la lumière

Pression longue :

régler l’intensité

TIMER

(LED rouge clignotante)

Arrêt automatique après 15 min.
La fonction se désactive (LED rouge éteinte) si :
- Vous appuyez une autre fois sur la touche TIMER (

).

- Si vous appuyez sur la touche ON/OFF (

).

Si le boîtier de commande est totalement inactif, avant de
contacter le service d’Assistance technique, couper momentané-
ment (environ 5”) l’alimentation électrique de l’appareil électro-

ménager, de préférence au moyen de l’interrupteur général, pour rétablir
le fonctionnement normal.
Si cette opération ne s’avère pas efficace, contacter le service d’Assistance
technique.

 UTILISATION DE LA RADIOCOMMANDE

MISES EN GARDE :
Placer la hotte loin de toute source d'ondes
électromagnétiques (ex. fours à micro-ondes)

susceptible d'interférer avec la radiocommande et avec
l'électronique de la hotte. La distance maximum de
fonctionnement est de 5 mètres, qui peut varier par dé-
faut en présence d'interférences électromagnétiques.
Radiocommande fonctionnant à 433,92 MHz.
La radiocommande est composée de deux parties :
- le récepteur intégré à la hotte ;

- l'émetteur représenté ici sur la figure.

DESCRIPTION DES COMMANDES ÉMETTEUR

UP

Démarrage du moteur et augmentation de la vitesse de 1 à 4 La
vitesse 4 n'est activée que pendant quelques minutes.

DOWN

Diminution de la vitesse et arrêt du moteur.

Allumage / extinction lumière
Pression brève :

 allume et éteint la lumière

Pression longue :

 régler l’intensité

TIMER ON :

Arrêt automatique du moteur après 15 minutes.

La fonction se désactive automatiquement si le moteur est arrêté
(touche

).

Transmission commande activée
