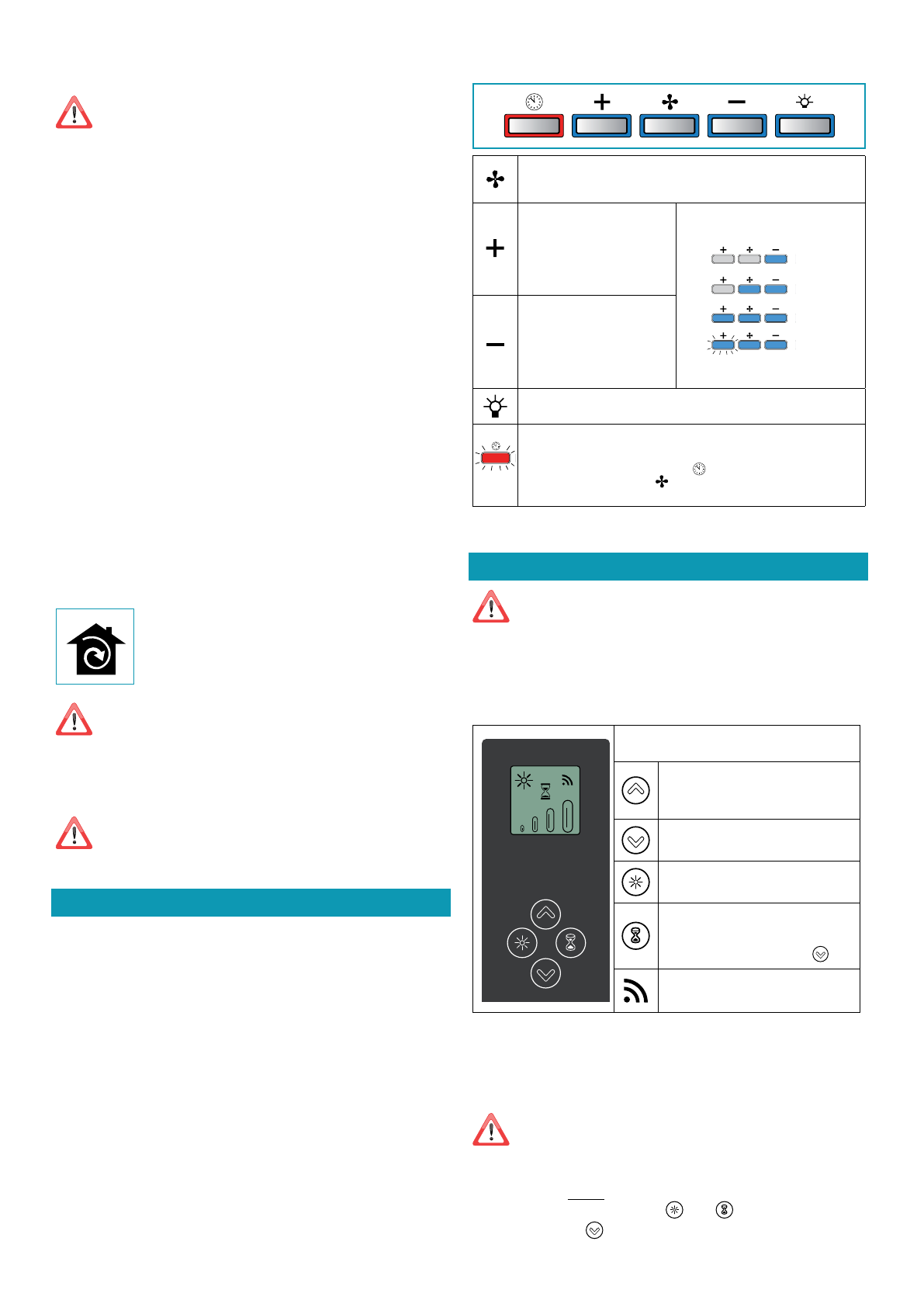

30

PODŁĄCZENIE ELEKTRYCZNE

(część zastrzeżona wyłącznie dla wykwalifikowanych pracowników)

Przed wykonaniem wszelkiej czynności na okapie należy odłączyć urządze-
nie od sieci elektrycznej.
Upewnić się, że nie istnieje ryzyko odłączenia lub przecięcia przewodów
elektrycznych wewnątrz okapu:

w przeciwnym razie skontaktować się z najbliższym centrum obsługi technicznej.
Zwrócić się do wykwalifikowanego personelu, aby podłączył kable elektryczne.
Podłączenie należy wykonać zgodnie z obowiązującymi przepisami.

Przed podłączeniem okapu do sieci elektrycznej należy sprawdzić, czy:
•

napięcie sieciowe jest zgodne z danymi na tabliczce wewnątrz okapu;

•  instalacja elektryczna jest zgodna z normą i może wytrzymać obciążenie (patrz dane

techniczne wewnątrz okapu);

•

wtyczka i przewód zasilający nie są narażone na kontakt z temperaturami przekraczający-
mi 70°C;

•

instalacja zasilająca posiada sprawne i prawidłowe uziemienie zgodnie z obowiązującymi
przepisami;

•  gniazdko wykorzystywane do podłączenia jest łatwo dostępne po zamontowaniu oka-

pu.

W przypadku:
•

urządzenia wyposażonego w przewód bez wtyczki: należy używać wtyczki typu znorma-
lizowanego. Przewody powinny być podłączone w następujący sposób: żółto-zielony do
uziemienia, niebieski do zacisku neutralnego i brązowy do fazy. Wtyczka powinna być
podłączona do odpowiedniego gniazda bezpieczeństwa.

•  urządzenia stałego nieposiadającego przewodu zasilającego i wtyczki lub innego przy-

rządu zapewniającego odłączenie od sieci i posiadającego odległość rozwarcia styków,
która umożliwia całkowite odłączenie w warunkach nadnapięcia kategorii III.

Tego typu urządzenia odłączające powinny zostać przewidziane w sieci zasilania, zgod-
nie z zasadami instalacji.

Przewód uziemiający żółto-zielony nie może być przedzielony wyłącznikiem.
Producent uchyla się od wszelkiej odpowiedzialności w razie braku zastosowania się do za-
sad dotyczących bezpieczeństwa.

ODPROWADZANIE DYMU

OKAP Z RECYRKULACJĄ WEWNĘTRZNĄ (FILTRUJĄCY)

W tej wersji powietrze przechodzi przez filtr

węglowo-zeolitowy

 w

celu oczyszczenia i ponownego wypuszczenia do otoczenia.

Sprawdzić, czy filtry

węglowo-zeolitowe

 są zainstalowane na okapie.

Jeśli tak nie jest, założyć je zgodnie z instrukcją montażu.

W tej wersji zawór zwrotny nie powinien zostać zamontowany: wymontować go,

jeśli występuje na złączu wylotowym powietrza z silnika.

INSTRUKCJA MONTAŻU

część zastrzeżona wyłącznie dla personelu wykwalifikowanego

Okap może być instalowany w różnych konfiguracjach.
Podstawowe fazy montażu wyglądają podobnie dla wszystkich typów insta-
lacji, natomiast dla każdego rodzaju podkreślono specjalne operacje, jakie
należy wykonać.

FUNKCJONOWANIE

KIEDY WŁĄCZYĆ  OKAP?

Okap należy włączyć co najmniej jedną minutę przed rozpoczęciem gotowania, aby prze-
transportować dym i opary w kierunku powierzchni zasysania.
Po zakończeniu gotowania pozostawić okap do momentu, gdy wszystkie opary i zapachy
zostaną całkowicie zassane. Za pomocą funkcji timera można ustawić automatyczne wyłą-
czenie okapu po 15 minutach pracy.

JAKĄ PRĘDKOŚĆ WYBRAĆ?

I prędkość:

 zapewnia oczyszczone powietrze przy niskim poborze energii elektrycznej.

II prędkość:

 normalne warunki użytkowania.

III prędkość:

 w przypadku obecności silnych zapachów i oparów.

IV prędkość:

 szybkie usuwanie zapachów i oparów.

KIEDY OCZYŚCIĆ LUB WYMIENIĆ FILTRY?

Filtry metalowe powinny być myte co 30 godzin użytkowania.
Filtry węglowo-zeolitowe należy uruchamiać co 18 miesięcy i wymieniać co 3 lata.
W celu zapoznania się z innymi szczegółami patrz rozdział

„KONSERWACJA”.

ZESTAW PRZYCISKÓW ELEKTRONICZNYCH

Silnik ON/OFF

Przy uruchomieniu urządzenie pracuje z prędkością zapamiętaną w chwili
wyłączenia.

Zwiększenie prędkości od 1
do 4

Prędkość 4 jest aktywna tylko
przez kilka minut, po czym uru-
chomiona zostaje prędkość 3.

Prędkości sygnalizowane są przez kon-
trolki LED znajdujące się na przyciskach:

Prędkość 1

 Prędkość 2

 Prędkość 3

 Prędkość 4

(LED „+”  miga)

Zmniejszenie prędkości od 4
do 1

Włączenie/wyłączenie światła

TIMER

 (czerwona kontrolka LED miga)

Automatyczne wyłączenie po 15 minutach.
Funkcja ulega dezaktywacji (wyłączona czerwona kontrolka LED), jeśli:
- ponownie wciśnie się przycisk TIMER (

),

- wciśnie się przycisk ON/OFF (

).

KORZYSTANIE Z SYSTEMU ZDALNEGO STEROWANIA

OSTRZEŻENIA!:
Umieścić okap z dala od źródeł fal magnetycznych (np. kuchenek mikrofalowych),
które mogą zakłócić działanie pilota i układu elektronicznego okapu.

Maksymalna odległość działania systemu wynosi 5 metrów i ewentualnie może być mniejsza w
przypadku obecności zakłóceń elektromagnetycznych.
System zdalnego sterowania pracuje z częstotliwością 433,92MHz.
System zdalnego sterowania składa się z dwóch części:
- odbiornika wbudowanego w okap;
- nadajnika (pilota) pokazanego na rysunku.

OPIS PRZYCISKÓW STERUJĄCYCH NADAJNI-
KA (PILOTA)

UP

Włączenie silnika i zwiększenie prędkości od
1 do 4. Czwarta prędkość jest włączona tylko
przez kilka minut.

DOWN

Zmniejszenie prędkości i wyłączenie silnika

Oświetlenie ON-OFF

TIMER ON:

Automatyczne wyłączenie silni-

ka po 15 minutach.
Funkcja wyłącza się automatycznie w przy-

padku wyłączenia silnika (przycisk

)

Włączona transmisja polecenia sterują-
cego

ZMIANA KODU PILOTA

W przypadku tylko jednego pilota przejść bezpośrednio do punktu 2.
W przypadku obecności wielu pilotów w tym samym pomieszczeniu można wygenerować nowy kod
za pomocą następującej procedury.

Przed wykonaniem procedury odciąć zasilanie w okapie.

1) - GENEROWANIE NOWEGO KODU

Procedurę wykonuje się w pilocie.

•

  Nacisnąć jednocześnie przyciski OŚWIETLENIE

 i TIMER

, aż zacznie migać wyświetlacz.

•

 Nacisnąć

przycisk

DOWN

 w pilocie: zapisanie w pamięci nowego kodu zostaje potwierdzone
