PAIGALDAMINE

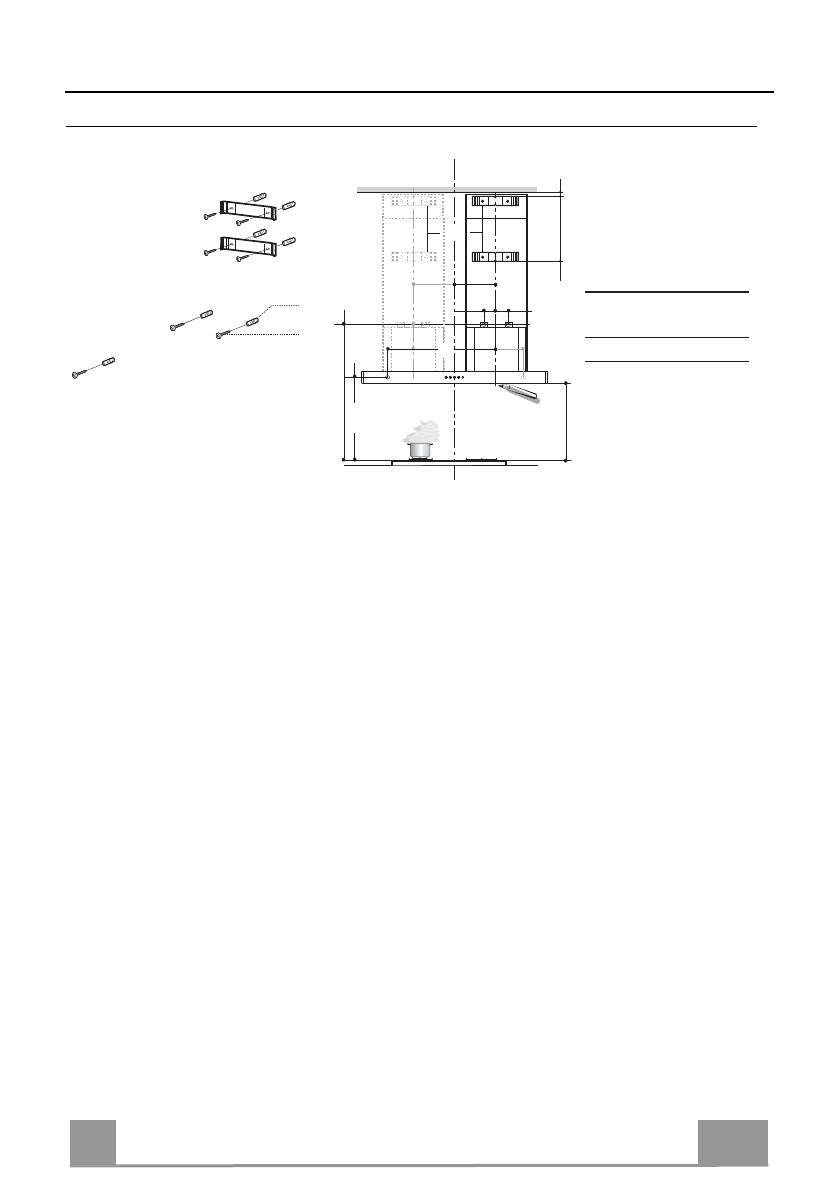

Seina puurimine ja klambri kinnitamine
• Tõmmake pliidi keskkohta viitepunktiks võttes seinale vertikaalne joon sellest 200 mm (90
cm pliidikummi versioon) või 350 mm (120 cm pliidikummi versioon) kaugusele, sõltuvalt
pliidikummi mudelist paremale või vasakule. Alustage joont laest või ülemisest piirist ja
lõpetage see 650 mm kaugusel pliidist. See joon on vajalik klambrite joondamisel.
• Asetage klamber
7.2.1
nagu näidatud 1-2 mm kaugusele laest või ülemisest piirist,
joondades selle keskpunkti vertikaalse viitejoonega.
• Märgistage klambri aukude keskpunktid.
• Asetage klamber
7.2.1
nagu näidatud X mm esimesest klambrist allapoole (X = korstna
ülemise osa kõrgus), joondades selle keskpunkti vertikaalse viitejoonega.
• Märgistage klambri aukude keskpunktid.
• Märgistage näidatud viitepunkt 116 mm vertikaalsest viitepunktist ja 970 mm kõrgusele
pliidist.
• Korrake sama protseduuri vastasküljel.
• Märgistage näidatud viitepunkt Z mm (Z = vt tabelit) vertikaalsest viitepunktist ja 690 mm
kõrgusele pliidist.
• Puurige ø 8 mm augud märgistatud punktidesse.
• Sisestage tüüblid
11
aukudesse.
• Kinnitage klambrid pliidikummiga kaasas olevate
12a
kruvidega (4,2 x 44,4).
• Kruvige pliidikummiga kaasas olevad
12a
kruvid (4,2 x 44,4) pliidikummi korpuse
kinnitusaukudesse. Seina ja kruvipeade vahele tuleb jätta 5-6 mm suurune vahemaa.
Cappa
Y
Z
90 cm
200
565
120 cm
350
830
7.2.1
970
X
1÷2
Y
116
650 min.
116
Y
11
12a
690
Z
