IT

1

11

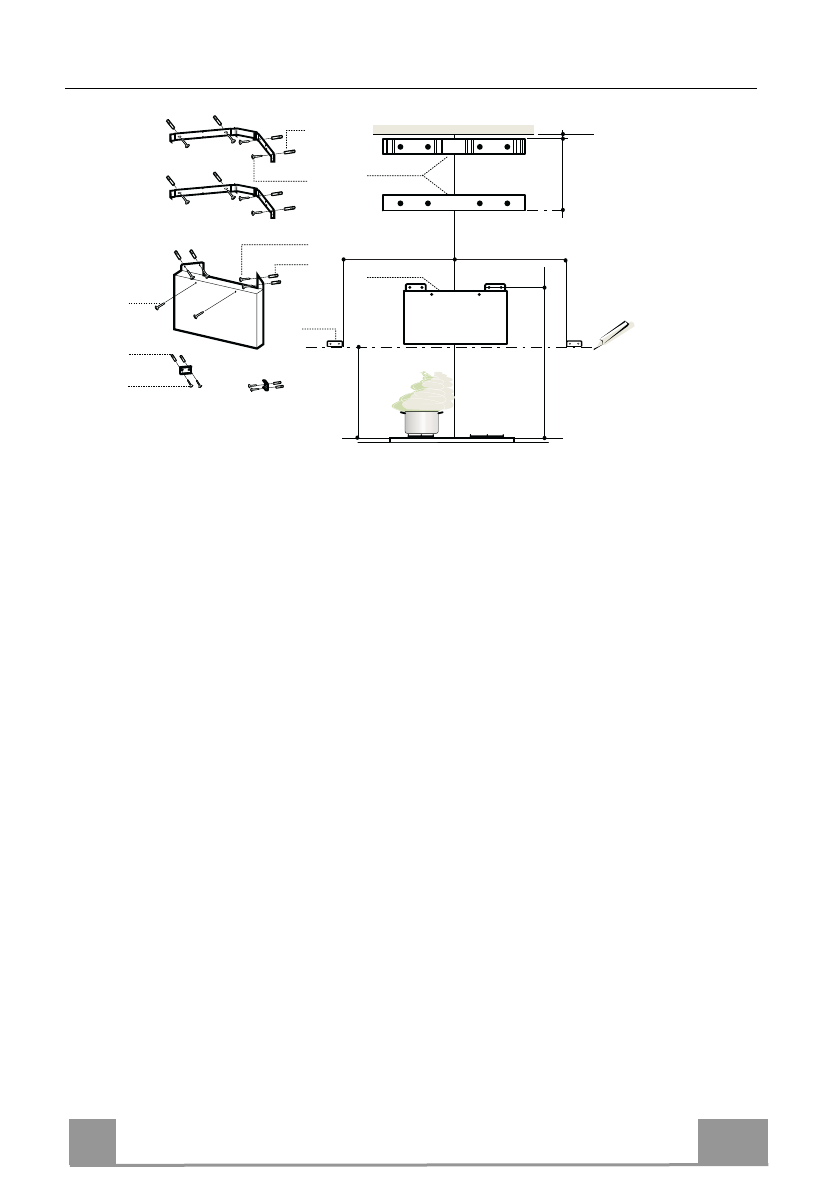

Foratura Parete e Fissaggio Staffe

Tracciare sulla Parete:
•  Appoggiare come indicato la Staffa

7.2.1

 a 1-2 mm dal soffitto o dal limite superiore.

•  Segnare i centri dei Fori della Staffa.
•  Appoggiare come indicato la Staffa

7.2.1

 a X mm sotto la prima staffa (X = altezza Camino

Superiore in dotazione).

•  Segnare i centri dei Fori della Staffa.
• Appoggiare come indicato il Supporto Attacco Cappa

7.1

 a 1004 mm sopra il Piano di Cot-

tura, controllando l’equidistanza dei fori per il fissaggio dall’angolo della parete.

•  Segnare i centri dei Fori del Supporto.
•  Forare ø 8 mm i punti segnati.
•  Inserire i tasselli

11

 nei fori.

•  Tracciare sulla Parete una linea Orizzontale a: 668 mm sopra il Piano di Cottura.
•  Appoggiare come indicato le Staffe di Sicurezza

7.5

 sulla linea Orizzontale di riferimento a

908 mm dall’angolo della parete controllando il livellamento.

•  Segnare i centri dei Fori delle Staffe di Sicurezza.
•  Forare ø 8 mm i punti segnati.
•  Inserire i tasselli

11

 nei fori.

•  Fissare le Staffe e il Supporto, utilizzando le Viti

12a

 (4,2 x 44,4) in dotazione.

•  Avvitare 2 Viti

12r

 (4,2 x 12,7) in dotazione nei fori per il fissaggio del Corpo Cappa, posi-

zionati sulla piastra frontale del Supporto Attacco Cappa, lasciando uno spazio di 5-6 mm
fra il supporto e la testa della vite.

1004

X

1÷2

7.2.1

7.1

668

12a

11

11

12a

12r

908

908

7.5

12a

11
