FR
1
19

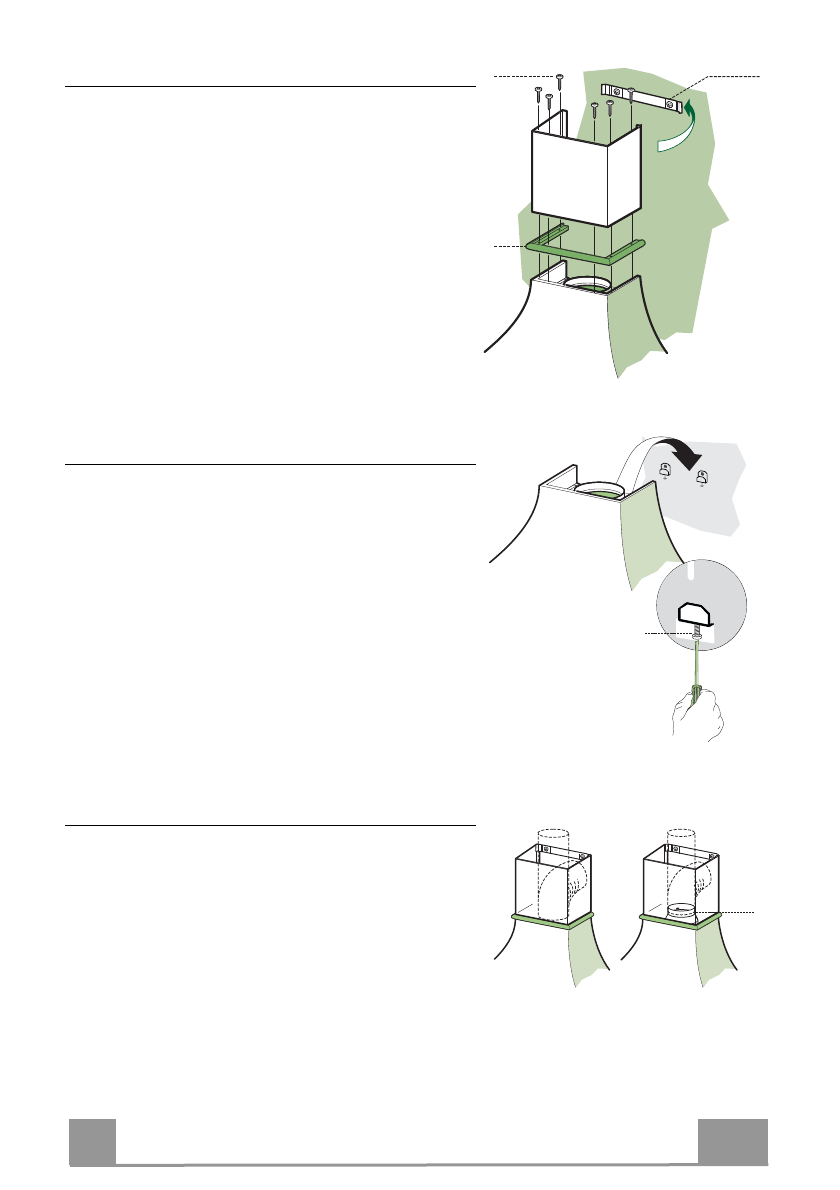

Montage Cheminée
• Elargir légèrement les deux bords latériaux, et les accrocher
derrières la bride
7.2
; refermer jusqu’à la butée.
• Insérer le Profilé en bois
20
entre le Corps de la Hotte et la
Cheminée.
• Fixer depuis le haut la partie inférieure de la Cheminée et la
Baguette au Corps de la Hotte, au moyen de 6 Vis
12m
(2,9
x 18) fournies avec l’appareil.
7.2
12m
20
Montage Corps Hotte
• Régler les deux vis
Vr
, des brides
11a
, en début de course.
• Accrocher le corps de la hotte aux 2 brides
11a
.
• Enlever les filtres Anti-graisse, en intervenant sur les poi-
gnées spécialement prévues.
• Depuis l’intérieur du corps de la hotte, intervenir sur les Vis
Vr
pour niveler le Corps de la Hotte.
Vr
Branchements
SORTIE AIR VERSION ASPIRANTE
Pour l’installation en version aspirante, relier la hotte au tube
de sortie au moyen d’un tube rigide ou flexible de ø 150 ou
120 mm dont le choix est laissé à l’installateur.
• Pour la liaison avec le tube ø120 mm, insérer la buse de
réduction
9
sur la sortie du corps de la hotte.
• Fixer le tube avec des colliers serre-tube appropriés. Le
matériel nécessaire n’est pas fourni.
• Retirer les filtres anti-odeur à charbon actif éventuels.
9
ø 120
ø 150
