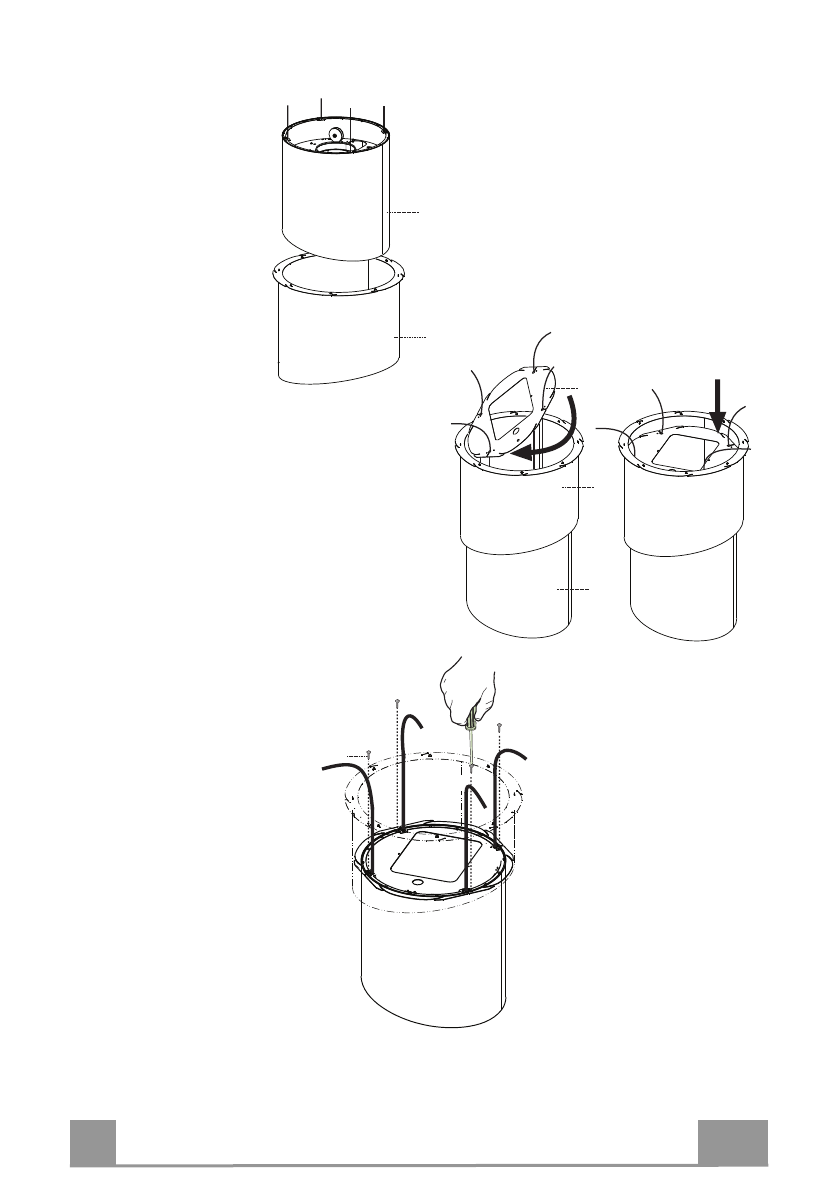

FIXATION (CORPS DE HOTTE + CORPS DE HOTTE INTERMEDIAIRE)

• Insérer le corps de hotte

1 dans le corps de hotte
intermédiaire 2.

• Prendre le panneau supérieur du corps de hotte 5

et l’insérer de la manière indiquée dans la figure.

Attention
pour introduire le panneau supérieur du corps de
hotte 5, insérer d’abord un côté puis l’autre en
exploitant les bords biseautés et en faisant
attention de ne pas endommager les câbles qui
doivent passer dans les trous prévus à cet effet.

• Baisser le panneau jusqu’à ce

qu’il s’appuie sur le corps de
hotte 1 et le visser ensuite
avec les 4 vis 12c fournies.

1

2

12c

a

b

1

2

5
