FR

2

26

INSTALLATION

Branchements

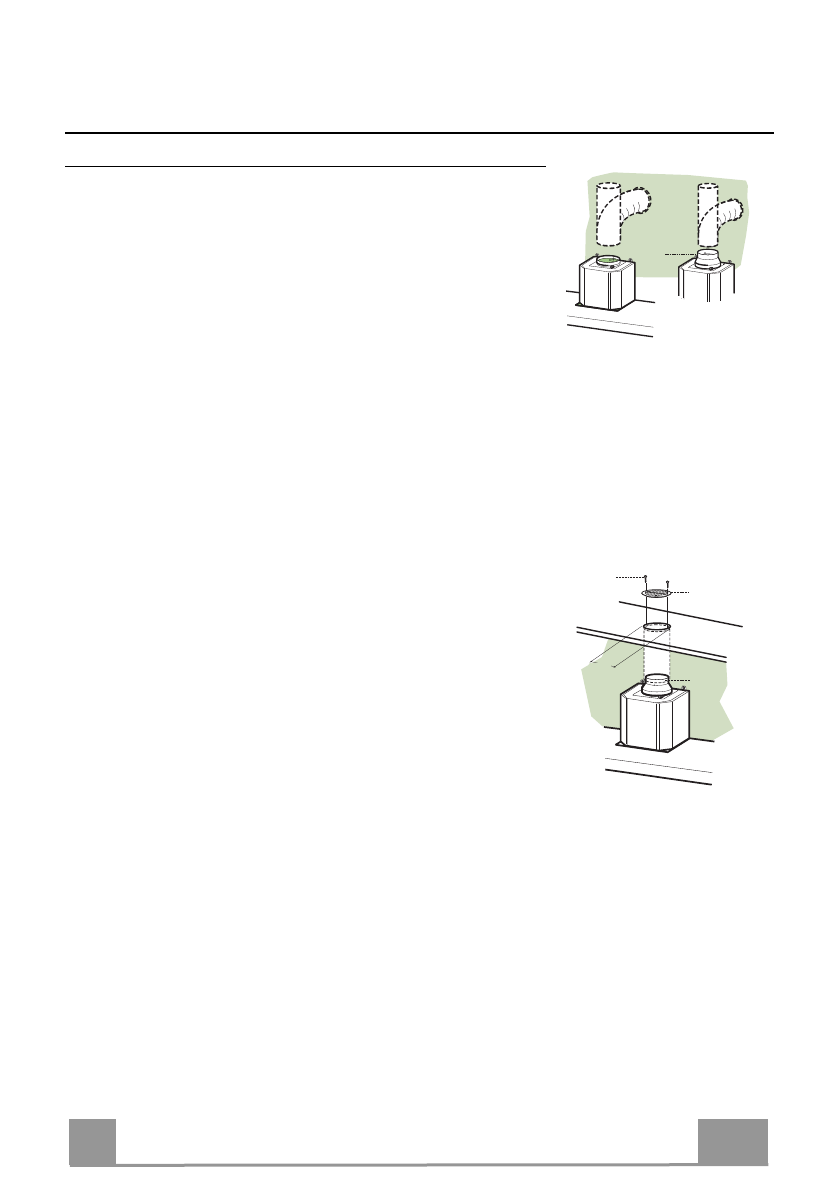

SORTIE AIR VERSION ASPIRANTE

Pour l’installation en version aspirante, relier la hotte au tube de
sortie au moyen d’un tube rigide ou flexible de ø 150 ou 120 mm
dont le choix est laissé à l’installateur.
•  Pour la liaison avec le tube ø120 mm, insérer la buse de réduc-

tion

9

 sur la sortie du corps de la hotte.

• Fixer le tube avec des colliers serre-tube appropriés. Le

matériel nécessaire n’est pas fourni.

•  Retirer les filtres anti-odeur à charbon actif éventuels.

9

ø 120

ø 150

SORTIE AIR VERSION FILTRANTE

•  Percer un trou de ø 125 mm. sur l’éventuelle Tablette qui se

trouve au-dessus de la Hotte.

•  Insérer le flasque de réduction

9

 sur la sortie du corps de la

hotte.

•  Connecter la Flasque au trou de sortie sur la Tablette qui se

trouve au-dessus de la Hotte, au moyen d’un tuyau rigide ou
flexible de ø120 mm.

•  Fixer le tube par des colliers appropriés. Le matériau néces-

saire n’est pas fourni.

•  Fixer la Grille orientée

8

 sur la sortie de l’air recyclé à l’aide

de 2 Vis

12e

 (2,9 x 9,5) fournies avec l’appareil.

•  S’assurer de la présence des filtres anti-odeur au charbon actif.

9

ø 125

8

12e

BRANCHEMENT ELECTRIQUE

•  Brancher la hotte sur le secteur en interposant un interrupteur

bipolaire avec ouverture des contacts d’au moins 3 mm.
