29
RU
УСТАНОВКА

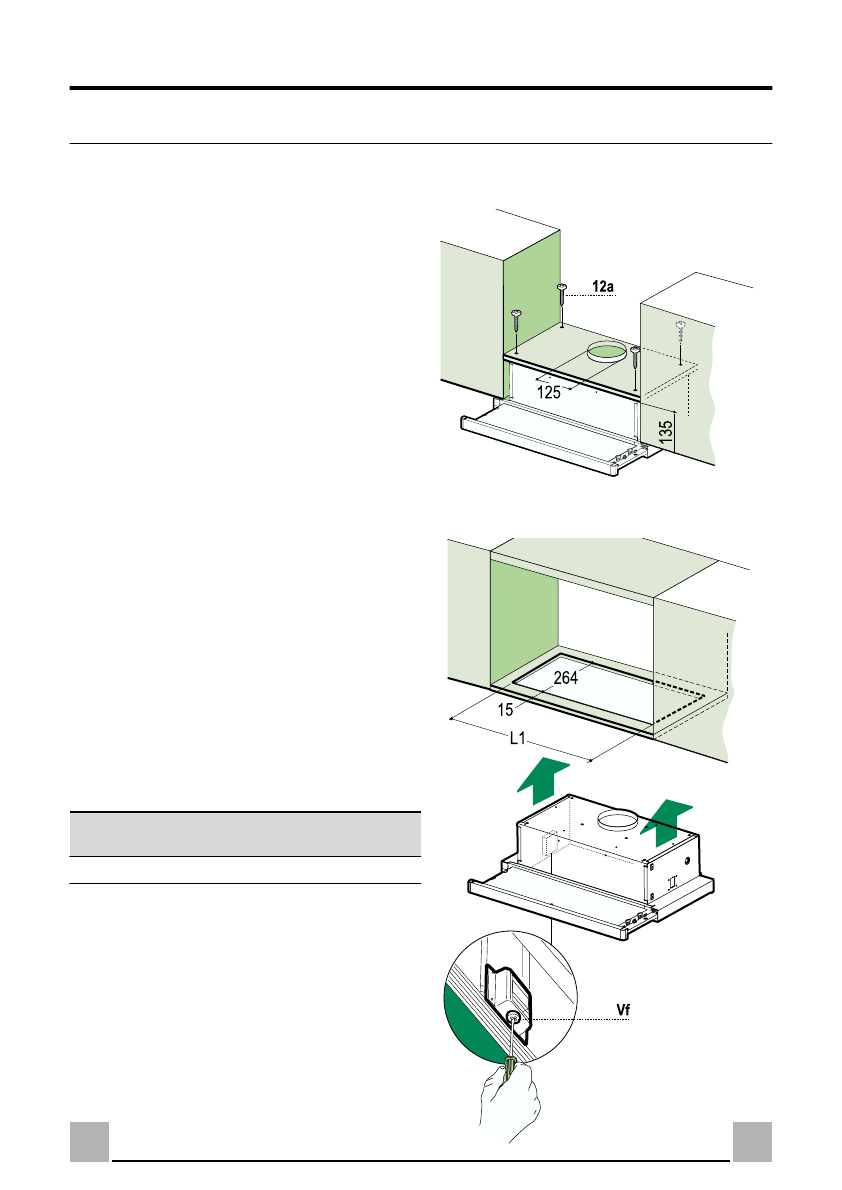

Отверстия опорной плиты и крепление вытяжки
КРЕПЛЕНИЕ НА ВИНТАХ
КРЕПЛЕНИЕ БАЙОНЕТНЫМ СОЕДИНЕНИЕМ
• Опорная плита вытяжки должна
находиться на расстоянии 135 мм от нижней
плоскости подвесных полок.
• Высверлить на опорной плите
ø
4,5 мм,
используя при этом прилагаемый шаблон.
• Сделать на опорной плите отверстие
ø
125
мм, используя при этом прилагаемый
шаблон.
• Закрепить входящими в комплект 4
винтами
12a
(4,2 x 44,4).
• Вставить нажимные закрывающие
боковины
30
в специальные отверстия.
• Можно закрепить вытяжку
непосредственно к нижней плоскости
подвесных полок (мин. 650 мм от плиты)
при помощи боковых кронштейнов с
байонетным соединеним.
• Подготовить, как показано на рисунке,
нижнюю плоскость подвесной полки для
крепления вытяжки.
• Повесить вытяжку и закрепить байонетные
соединения кронштейнов.
• Фиксировать соединения винтами
Vf
под
вытяжкой.
Тип
вытяжки
45
50
55
60
70
80
90
L1
352
402
452
502
602
702
802
